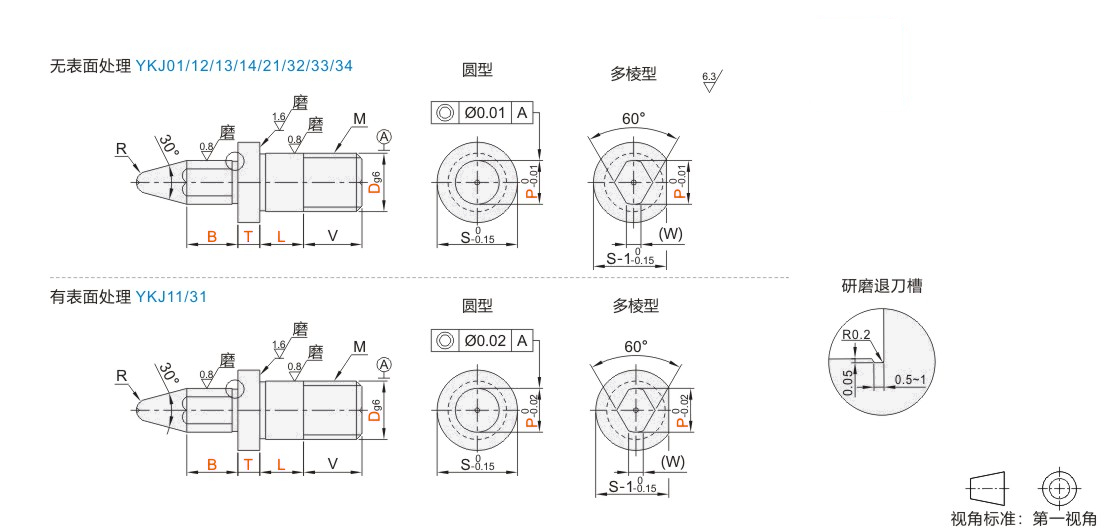

R型锥角定位销

图片仅供参考

R型锥角定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-ROLSD	圆型	SCM435	淬火硬度33～38HRC	—	带肩型 ● 螺帽固定型
JT-ROLUD	多棱型	SCM435	淬火硬度33～38HRC	—	带肩型 ● 螺帽固定型
JT-ROLDD	圆型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	带肩型 ● 螺帽固定型
JT-ROLQD	多棱型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	带肩型 ● 螺帽固定型
JT-ROLDU	圆型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2), 螺纹部防渗处理	—	带肩型 ● 螺帽固定型
JT-ROLQU	多棱型	SCM420	渗碳淬火硬度56HRC~(深度0.8~1.2), 螺纹部防渗处理	—	带肩型 ● 螺帽固定型
JT-ROLDQ	圆型	SUS440C	淬火硬度48～53HRC	—	带肩型 ● 螺帽固定型
JT-ROLQQ	多棱型	SUS440C	淬火硬度48～53HRC	—	带肩型 ● 螺帽固定型
JT-ROLDF	圆型	SUS304	—	—	带肩型 ● 螺帽固定型
JT-ROLQF	多棱型	SUS304	—	—	带肩型 ● 螺帽固定型

工艺孔加工条件：D·P·B≥4且R≥3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0.1		最小单位1	最小单位0.1	V	S	R	M	W
代码	Dg6		P	B	L	T	V	S	R	M	W
圆型多棱型 JT-ROLSD JT-ROLUD JT-ROLDD JT-ROLQD JT-ROLDU JT-ROLQU JT-ROLDQ JT-ROLQQ JT-ROLDF JT-ROLQF	3	-0.002 -0.008	3.0~4.0	2.0~16.0	5~12	2.0~10.0	5	6	1	M3	1(2)
	4	-0.004 -0.012	3.0~5.0	2.0~20.0			6	7		M4
	5		3.0~6.0	2.0~24.0				8		M5
	6		3.0~7.0	2.0~28.0				9		M6
	8	-0.005 -0.014	3.0~9.0	2.0~35.0			10	11	1.5	M8
	10	-0.005 -0.014	5.0~12.0	3.0~35.0	8~17		12	13	2	M10	2(3)
	12	-0.006 -0.017	7.0~13.0	3.0~35.0	10~20		15	15	3	M12	4
	16	-0.006 -0.017	13.0~16.0	5.0~35.0	12~22		18	19	4	M16	5
	20	-0.007 -0.020	16.0~20.0	5.0~35.0	15~22		22	23	4	M20	5

带( )W尺寸D3~8：P>5.0时，W=2；D10：P>7时，W=3。

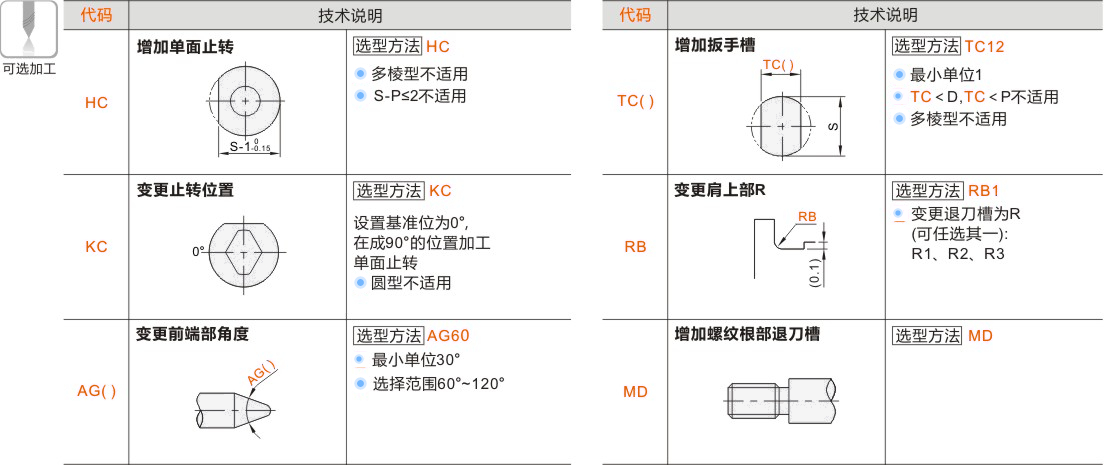

可选加工参数

产品名称

暂未上传文档资料
