轴身加工

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

螺纹长度B(mm) *

2~155/1

台阶长度E(mm) *

2~150/1

台阶直径P(mm) *

实心导向轴一端外螺纹型 f8公差

图片仅供参考

实心导向轴一端外螺纹型 f8公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	精度等级	D公差	材质	硬度	表面处理
JT-CVNDD	标准型	普通级	f8	S45C	—	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~
JT-CVVDD	同径型	普通级	f8	S45C	—	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~
JT-CVNDF	标准型	普通级	f8	SUS304	—	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~
JT-CVVDF	同径型	普通级	f8	SUS304	—	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~

注意：B=0时无外螺纹

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

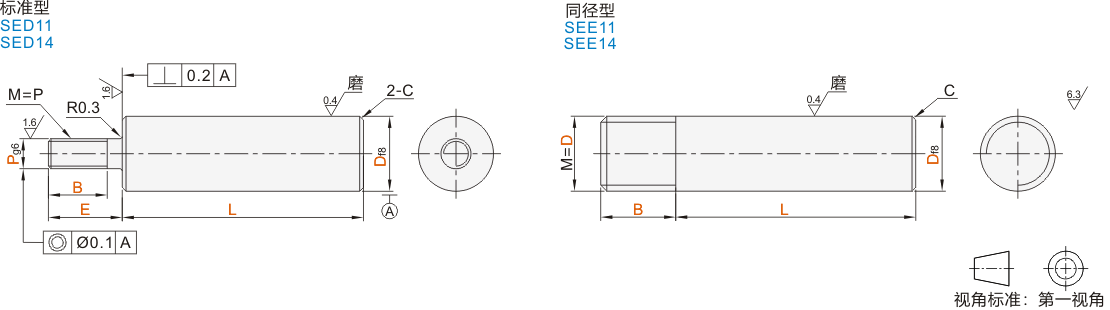

选型参数

标准型

型号			最小单位1			P 选择	C
代码	Df8		L	E	B	P 选择	C
(D公差f8) JT-CVNDD JT-CVNDF	6	-0.010 -0.028	20~600	E=2~P×5	根据使用要求指定 B尺寸 B=0时，无外螺纹	3 4 5 6	0.5以下
	8	-0.013 -0.035	20~800			4 5 6 8
	10	-0.013 -0.035	20~800			5 6 8 10
	12	-0.016 -0.043	20~1000			5 6 8 10 12
	13					5 6 8 10 12
	15					5 6 8 10 12
	16		20~1200			5 6 8 10 12
	18*					6 8 10 12 16
	20	-0.020 -0.053				8 10 12 16	1.0以下
	25					8 10 12 16 20 24
	30		20~1500			8 10 12 16 20 24
	35*	-0.025 -0.064				10 12 16 20 24
	40*					12 16 20 24 30
	50*					16 20 24 30

带*规格不适用于JT-CVNDF。

同径型

型号			最小单位1		M	C
代码	Df8		L	B	M	C
(D公差f8) JT-CVVDD JT-CVVDF	6	-0.010 -0.028	20~600	5~35	6	0.5以下
	8	-0.013 -0.035	20~800	7~45	8
	10	-0.013 -0.035	20~800	8~55	10
	12	-0.016 -0.043	20~1000	9~65	12
	16	-0.016 -0.043	20~1200	10~85	16
	20	-0.020 -0.053	20~1200	13~105	20	1.0以下
	30	-0.020 -0.053	20~1500	18~155	30	1.0以下

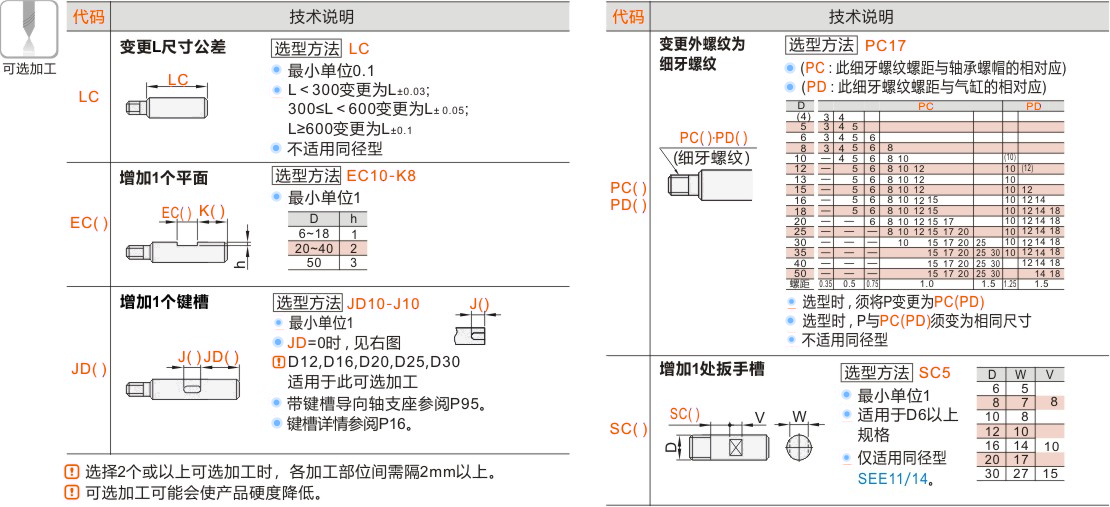

可选加工参数
