锥角R型内螺纹支撑销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

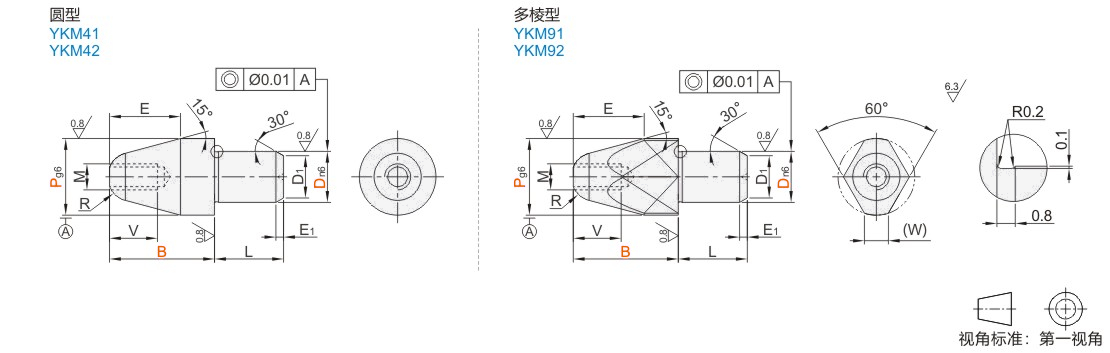

D1=D-E1*tan30°*2
工艺孔加工条件： D≠P 且(D ·P ·L ·B)≥4。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			Pg6		B	L	E	E1	R	(W)	M	V
代码	Dn6		Pg6		B	L	E	E1	R	仅JT-ROGGD/JT-ROGGU	M	V
圆型 JT-ROGFD JT-ROGFU 多棱型 JT-ROGGD JT-ROGGU	3*	+0.010 +0.004	5	-0.004 -0.012	8 10	3	5	0.5	1.5	一	一	一
	4*	+0.016 +0.008	6	-0.004 -0.012	10 12	4	6	0.5	1.8	一	一	一
	6	+0.016 +0.008	8	-0.005 -0.014	11.4 17.4	6	7.4	1	2.5	2.5	M2.5	5
	7	+0.019 +0.010	10	-0.005 -0.014	13.7 21.7	7	9.7	1	3	3	M2.5	5
	8	+0.019 +0.010	12	-0.006 -0.017	16 24	8	12	1.5	3.5	3.5	M3	6
	12	+0.023 +0.012	16	-0.006 -0.017	20 29	12	15	2	5	5	M4	8
	14	+0.023 +0.012	20	-0.007 -0.020	25.5 35.5	14	19.5	2.5	6	6	M5	10

带*规格不适用JT-ROGGD/JT-ROGGU,带*的规格无内螺纹。
