球头杆端关节轴承直杆型

图片仅供参考

球头杆端关节轴承直杆型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	球头座 / 材质	球头座 / 材质	伸出杆 / 热处理	密封圈 / 材质	类型
JT-XZVOD	锌合金	碳钢	淬火	橡胶	正常系列 ● 球头型 ● 直杆型

选型参数

选型表

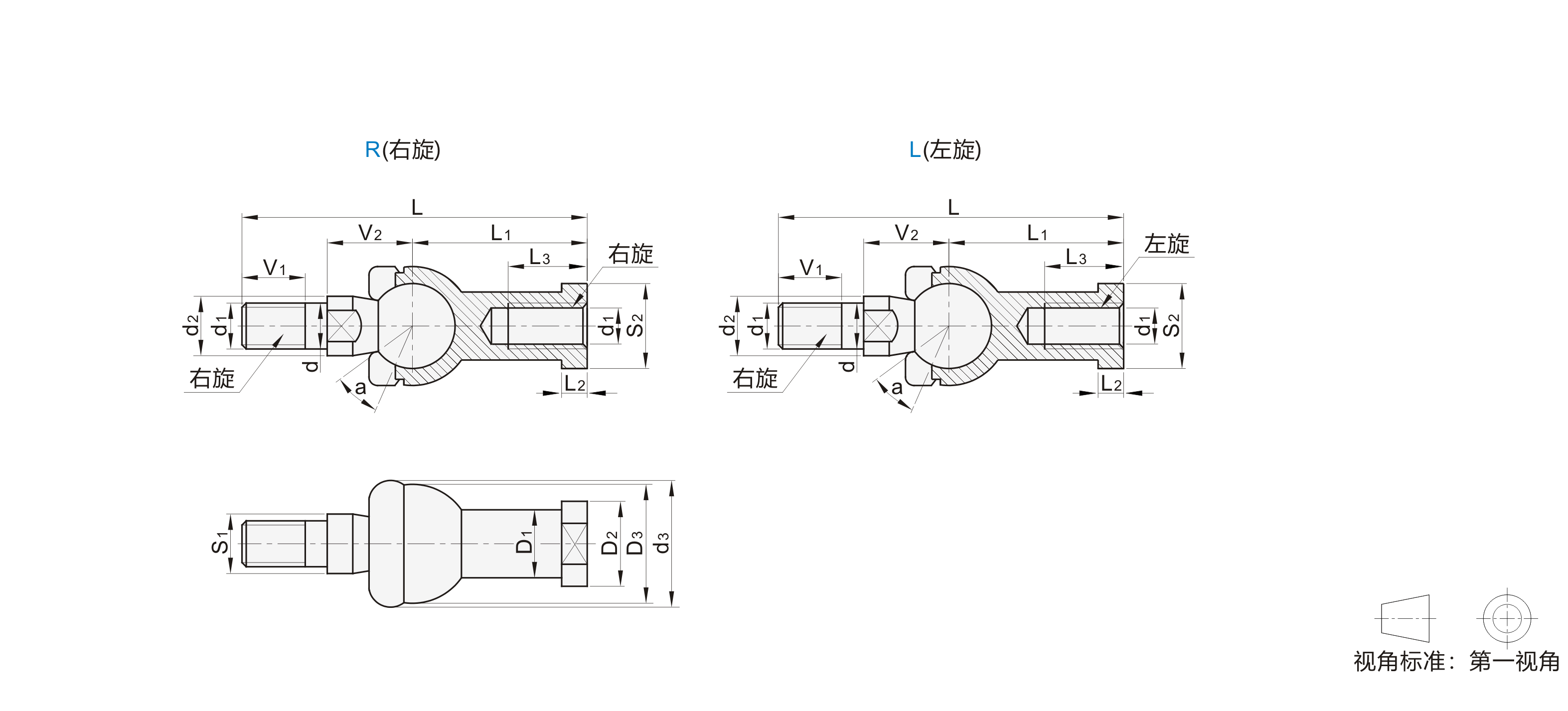

型号		螺纹旋向	d	d1	d2 (min)	d3 (max)	V1 (min)	V2	S1	S2	L (max)	L1	L2 (max)	L3 (max)	D1 (max)	D2 (max)	D3 (max)	a°≈	负荷 (KN)	重量 (kg)
代码	轴承规格	螺纹旋向	d	d1	d2 (min)	d3 (max)	V1 (min)	V2	S1	S2	L (max)	L1	L2 (max)	L3 (max)	D1 (max)	D2 (max)	D3 (max)	a°≈	负荷 (KN)	重量 (kg)
JT-XZVOD	SQZ5-RS	R (右旋) L (左旋)	5	M5	9	20	8	11	7	9	46	24	4.5	12	9	11.5	17	15	2.8	0.025
	SQZ6-RS		6	M6	10	22	11	12.2	8	11	55.2	28	5	15	10	13	20		3.7	0.041
	SQZ8-RS		8	M8	12	25	12	16	10	14	63.5	32	5	16	12.5	16	24		5.8	0.075
	SQZ10-RS		10	M10×1.25	14	30	15	19.5	11	17	74.5	35	6.5	18	15	19	28.5		8.4	0.12
	SQZ12-RS		12	M12×1.25	17	34	17	21	15	19	85	40	6.5	20	17.5	22	32.5		11	0.18
	SQZ14-RS		14	M14×1.5	19	38	22	23.5	17	22	103	45	8	25	20	25	37		15	0.27
	SQZ16-RS		16	M16×1.5	22	44	23	23.5	19	22	116	50	8	27	22	27.5	40.5	11	15	0.36
	SQZ18-RS		18	M18×1.5	23	45	25	31	20	27	133	58	10	32	25	31	45	11	19	0.54
	SQZ20-RS		20	M20×1.5	27	50	25	29	24	30	136	63	10	38	27.5	34	45	7.5	19	0.57
	SQZ22-RS		22	M22×1.5	27	52	26	33	24	32	145.5	70	12	43	30	37	50	7.5	23	0.76
