平行开闭三爪气动夹爪

图片仅供参考

平行开闭三爪气动夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USRSU	双作用	平行开闭型 ● 滑动导轨型

选型参数

选型表

型号					手指行程				磁性开关数量				接管口径			夹持力(N) (每个手指夹持力的有效值)					使用流体			使用压力范围 MPa					环境流体温度 (℃)						重复精度				最高使用频率 (c.p.m)						润滑
型号																夹持力(N) (每个手指夹持力的有效值)																														代码			缸径		外径夹持力	内径夹持力
JT-USRSU			16													4				0 2																										M3			14	16				空气			0.2~0.6					-10～60						±0.01				120						不需要
			20		4				M5			25	28
			25		6							42	47
			32		8							74	82				0.1~0.6							60
			40		8							118	130
			50		12							187	204
			63		16							335	359
			80		20				Rc1/8			500	525											30

缸径16~25配套磁性开关WHS13-L2-2，缸径32~80配套磁性开关WHS23-L2-2。

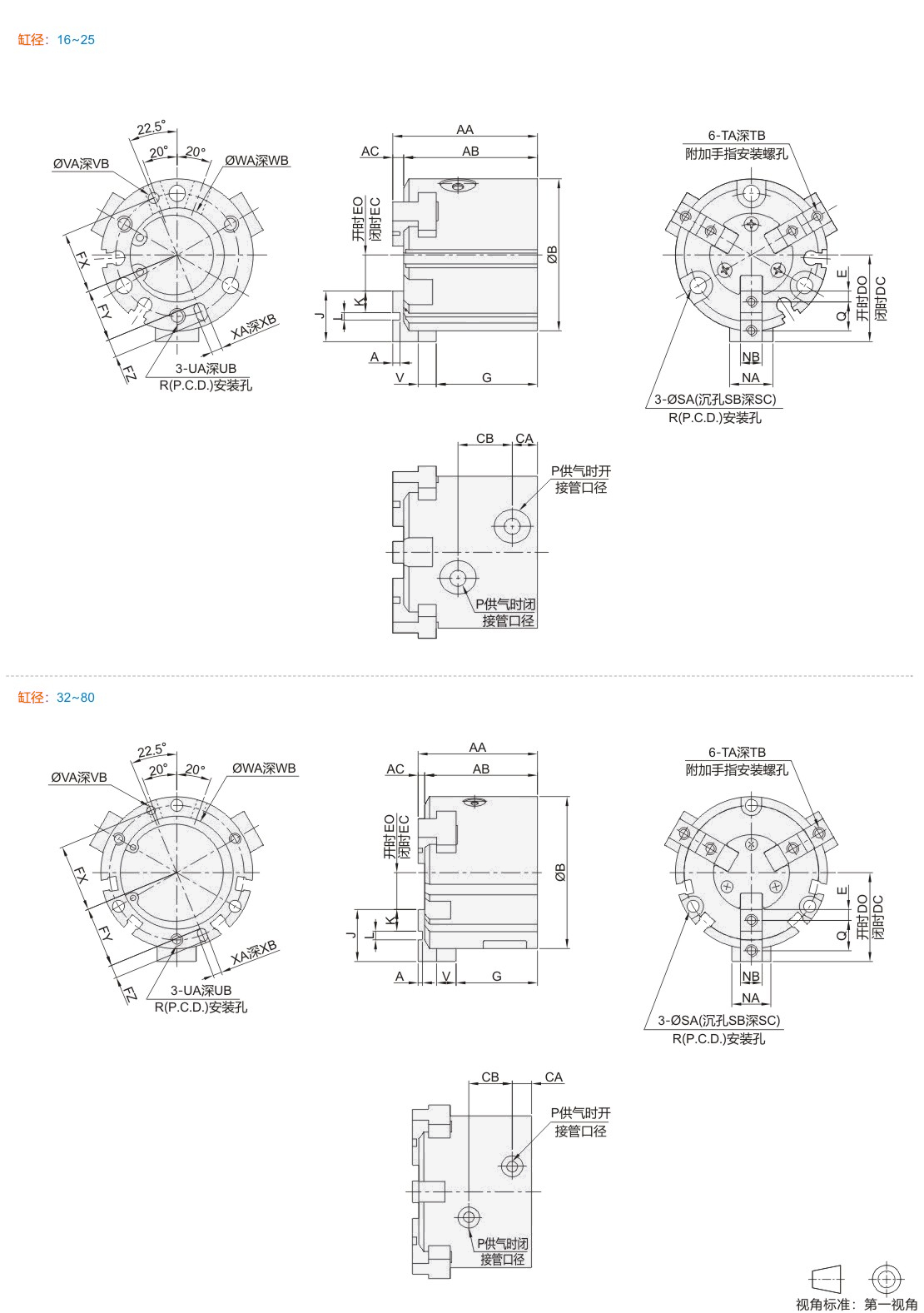

尺寸表

缸径		AA		AB		AC	B		CA				CB	DC		DO		EC				EO		FX			FY		FZ		G		V			J	K		L						A		NA		NB
16		35		32		3	30		7				11	15		17		5				7		12.5			11		3		25		4			10	4		2	+0.025 0					2		8		5				0 -0.03
20		38		35			36						13	18		20		6				8		14.5			13		3		27		5			12	5										10		6				0 -0.03
25		40		37			42						15	21		24		7				10		17			14.5		5		28		5			14	6										12		6				0 -0.03
32		44		41			52		8				16	28		32		8				12		22			19.5		5		30.5		6			20	9										14		8				0 -0.036
40		47		44			62		9				17	31		35		10				14		26.5			23.5		6		32		7			21	9		3	+0.025 0							16		8				0 -0.036
50		55		52			70		9				20	35		41		11				17		31			28		6		37.5		9			24	10		4	+0.030 0							18		10				0 -0.036
63		66		62		4	86		12				22	43		51		15				23		38			34.5		7		44		11			28	11		6	+0.030 0					3		24		12				0 -0.043
80		82		77		5	106		13.5				27	53.5		63.5		21.5				31.5		47.5			43.5		8		56		12			32	12		8	+0.036 0					4		28		14				0 -0.043

缸径		E		P			Q		R			SA				SB			SC			TA		TB			UA		UB			VA				VB				WA				WB				XA					XB
16		2		M3			6		25			3.4				6.5			8			M3		5			M3		4.5			2			+0.025 0	2				17			+0.043 0	1.5				2				+0.025 0	2
20		2.5		M5			7		29			3.4				6.5			9.5					6			M3		6			2			+0.025 0	2				21			+0.052 0					2				+0.025 0	2
25		3					8		34			4.5				8			10					6			M4					3			+0.025 0	3				26			+0.052 0					3				+0.025 0	3
32		4.5					11		44			4.5				8			9			M4		8			M4					3			+0.025 0	3				34			+0.062 0	2				3				+0.025 0	3
40		4.5					12		53			5.5				9.5			9			M4		8			M5		7.5			4			+0.030 0	4				42			+0.062 0					4				+0.030 0	4
50		5					14		62			5.5				9.5			12			M5		10			M5		10			4			+0.030 0	4				52			+0.074 0					4				+0.030 0	4
63		5.5					17		76			6.6				11			14			M5		10			M6		9			5			+0.030 0	5				65			+0.074 0	2.5				5				+0.030 0	5
80		6		Rc1/8			20		95			6.6				11			19			M6		12			M6		12			6			+0.030 0	6				82			+0.087 0	3				6				+0.030 0	6
