选型参数

螺帽大径直径d(mm) *

梯形丝杠螺母直杆标准型

图片仅供参考

梯形丝杠螺母直杆标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	配合形式	螺纹旋向	材质	颜色	类型
JT-ILIOD	标准型	左旋	黄铜	—	直杆型
JT-ILIOU	标准型	右旋	黄铜	—	直杆型
JT-ILIOQ	通型	左旋	黄铜	—	直杆型
JT-ILIOF	通型	右旋	黄铜	—	直杆型
JT-ILISD	通型	左旋	QT400 (球墨铸铁)	褐色	直杆型
JT-ILISU	通型	右旋	QT400 (球墨铸铁)	褐色	直杆型
JT-ILISQ	通型	左旋	POM (聚甲醛树脂)	白色	直杆型
JT-ILISF	通型	右旋	POM (聚甲醛树脂)	白色	直杆型
JT-ILISO	通型	左旋	PPS (聚醚类塑料)	象牙白	直杆型
JT-ILISX	通型	右旋	PPS (聚醚类塑料)	象牙白	直杆型
JT-ILISL	通型	左旋	工程塑料	白色	直杆型
JT-ILISM	通型	右旋	工程塑料	白色	直杆型

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

选型参数

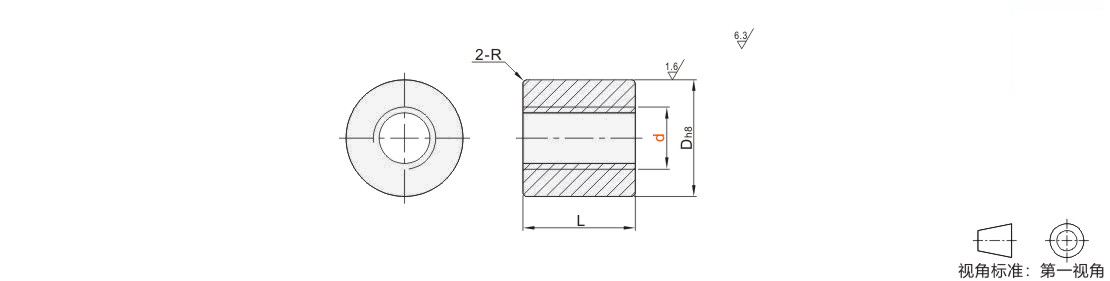

型号		螺距 P	D	L	R	动态容许推力(KN)	重量 (g)
代码	d	螺距 P	D	L	R	动态容许推力(KN)	重量 (g)
(黄铜) JT-ILIOD JT-ILIOU JT-ILIOQ JT-ILIOF	(8)	1.5	20	20	1	1.4	22
	10	2	20	20		2.03	38
	12	2	22	22		2.81	48
	14	3	22	22		3.62	48
	16	3	28	26		4.86	98
	18	4	32	31		6.84	157
	20	4	32	31		7.62	146
	22	5	36	40		9.87	235
	25		36	40		11.38	206
	28		44	45	1.5	11.4	388
	32	6	44	45		17.03	319
	36		52	49		21.15	526
	40		58	57		27.44	717
	(50)	8	68	67		40	1120

（）内的规格仅适用JT-ILIOD/JT-ILIOU。

型号		螺距 P	D	L	R	动态容许推力(KN)			重量(g)
代码	d	螺距 P	D	L	R	JT-ILISD JT-ILISU	JT-ILISQ/JT-ILISF JT-ILISO/JT-ILISX	JT-ILISL JT-ILISM	JT-ILISD JT-ILISU	JT-ILISQ JT-ILISF	JT-ILISO JT-ILISX	JT-ILISL JT-ILISM
(QT400) (PPS) JT-ILISD JT-ILISO JT-ILISU JT-ILISX (POM) (工程塑料) JT-ILISQ JT-ILISL JT-ILISF JT-ILISM	(10)	2	20	20	1	1.4	0.253	0.253	35	7	6	7
	(10)		20	20		1.4	0.253	0.253	35	7	6	7	(12)	22	22	2.03	0.39	0.39	43	8	8	8
	(14)		3	3.81		0.489	0.489	37	7	7	7			22	22
	(16)	28	3	26		3.62	0.626	0.626	79	15	15	15
	18	4	32	31		4.86	0.873	—	125	24	23	—
	20	4	32	31		6.84	0.979		144	27	27
	22	5	36	40		7.62	1.415		187	36	35
	25	5	36	40		9.87	2.045		155	30	29
	28*	5	44	45		1.5	11.38		—	299	—		—
	32*	6	44	45	11.4	1.5	236		—		—		—

带*规格仅适用JT-ILISD/JT-ILISU；JT-ILISL/08仅适用（）内规格。
