回转电动位移台 θ轴滚柱丝杠式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	传动方式	材质	表面处理	类型
JT-VQNMX	θ轴	滚珠丝杠	铝合金	黑色阳极氧化	滚珠轴承引导式

导程：1mm，如需其他导程，请另行咨询。

选型参数

选型表

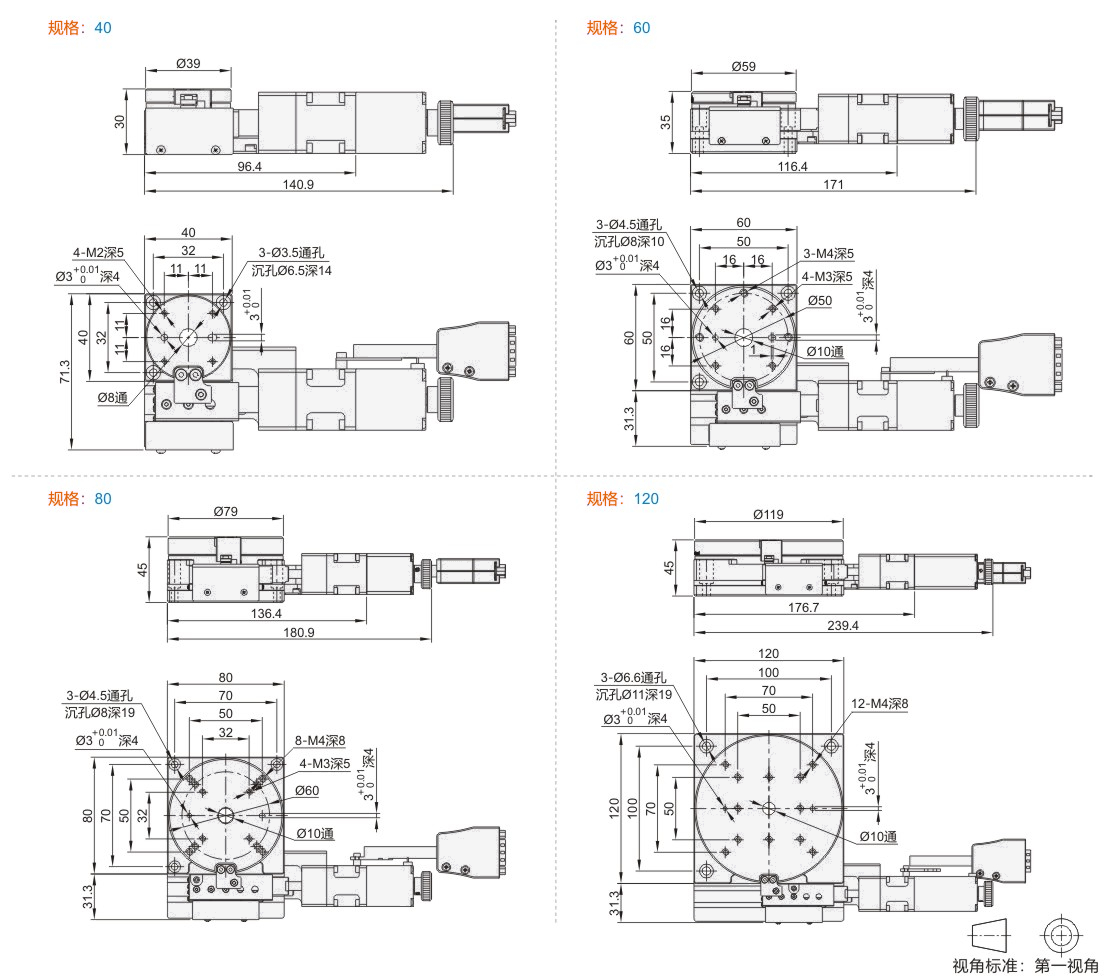

型号		驱动器选择	线缆选择	台面尺寸 (mm)	行程 (°)	电机
							代码	规格
							JT-VQNMX	40	无指定(无驱动器) A(怡合达驱动器) B(鸣志驱动器) 驱动器详细参数见下表。	无指定(无线缆) 2(2m长线缆) 4(4m长线缆) 接头类型： HRS-15P接头	40×40	±17.3	二相步进	D-SUB-15P	2.385944	22	0.03	±0.005	0.03	0.03	5	0.5
60	60×60							±12.4			1.684684	16			10	0.7
80	80×80	±18.8	1.301953	12	15	1.5
120	120×120	±13	0.895174	8	20	2.8

传感器：限位+原点，NPN开路输出。需接地线，避免静电干扰。位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。

驱动器参数表

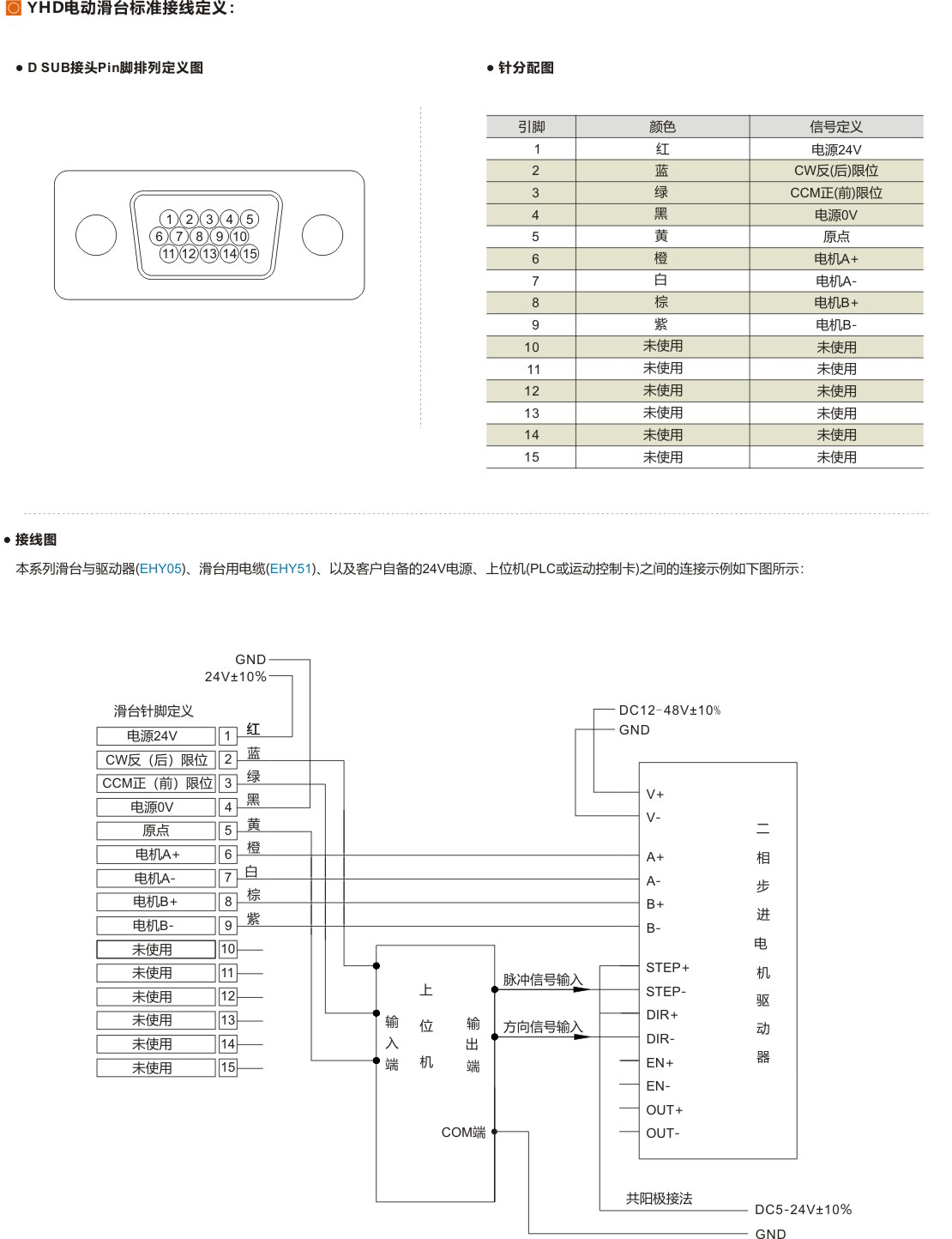

接线图

暂未上传文档资料

回转电动位移台 θ轴 滚柱丝杠式
