规格 *

蝶形铰链平型锥孔型

图片仅供参考

蝶形铰链平型锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理/颜色	类型
JT-QAISD	普通型	SUS304	镜面抛光	锥孔型
JT-QAISQ	普通型	SUS304	电解抛光	锥孔型
JT-QAISO	普通型	SUS304	拉丝	锥孔型
JT-QAIFD	普通型	SUS304	研磨抛光	锥孔型

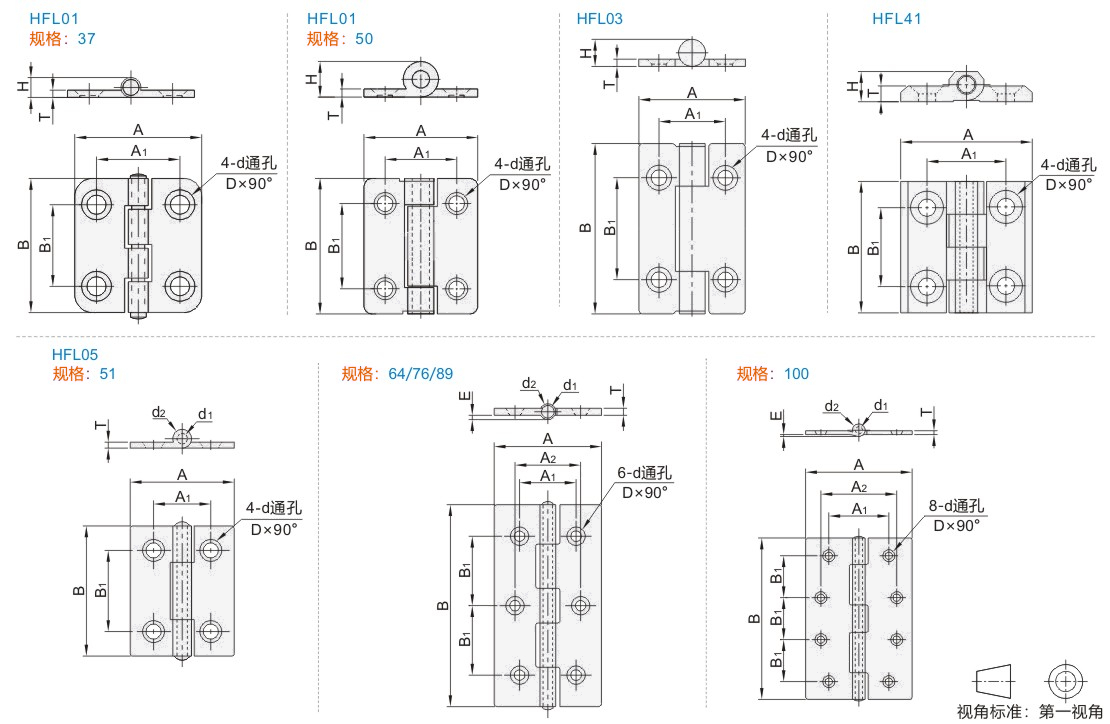

选型参数

JT-QAISD

型号				A		B		A1		B1	T		D		d			H	负载 (kg)			参考重量 (kg/pcs)
型号																									代码		规格
JT-QAISD		37																							35		37		23		22.5	2		8.2		5.2			9	7			0.03
JT-QAISD		50		32		50.8		20		30	7.5		4.5			6																2							9				0.03

容许负载为使用2个时的数值。

JT-QAISQ

型号						A		B		A1		B1		H	T		D		d		参考重量 (kg/pcs)
代码			规格			A		B		A1		B1		H	T		D		d		参考重量 (kg/pcs)
JT-QAISQ			50			32		50.8		20		30		8	2		7.5		4.5		0.05

JT-QAISO

型号							A		B			A1		A2				B1				T		E			段数				d1			d2			d		D			负载 (Kg)		参考重量 (Kg/pcs)
代码				规格			A		B			A1		A2				B1				T		E			段数				d1			d2			d		D			负载 (Kg)		参考重量 (Kg/pcs)
JT-QAISO				51			32		51			20		—				35.8				0.8		—			3				3			4.8			3.4		5.2			5.3		0.02
				64			34		64			17.9		20.8				22				0.9		—			5				3			5			3.9		5.8			7.7		0.03
				76			47		76			24.6		32.6				26				1.2		1							3.5			6.2			4.9		6.5			14		0.05
				89			52		89			30		38				30				1.2		1.7							4.5			7.1			4.9		6.5			18		0.JT-VMPSLCSFZMPNZFZ
				100			66		100			37.2		47				26				1.5		1.7							4.5			7.8			5.4		7.4			23		0.1

容许负载为使用2个时的数值。

JT-QAIFD

型号							A					B				A1						B1				H					T					D				d				参考重量 (kg/pcs)
代码				规格			A					B				A1						B1				H					T					D				d				参考重量 (kg/pcs)
JT-QAIFD				50			50					50				30						30				11.5					6					12.4				6.3				0.10
JT-QAIFD				60			60					60				36						36				15					8					16.5				8.4				0.20

容许负载为使用2个时的数值。
