桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-RCBXUU	21	内径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用
JT-RCBXUF	21	外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。

本系列拖链不包含分隔片，分隔片需单独购买。

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
Y-SAE22	21系列拖链用	有	工程塑料	黑色	-20℃~100℃	UL94-HB

分割片

代码	类型		材质	颜色	允许温度	阻燃等级
Y-SAG01	一般用型拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB
							Y-SAH01	横隔片

横隔片搭配竖隔片一起使用。

选型参数

拖链

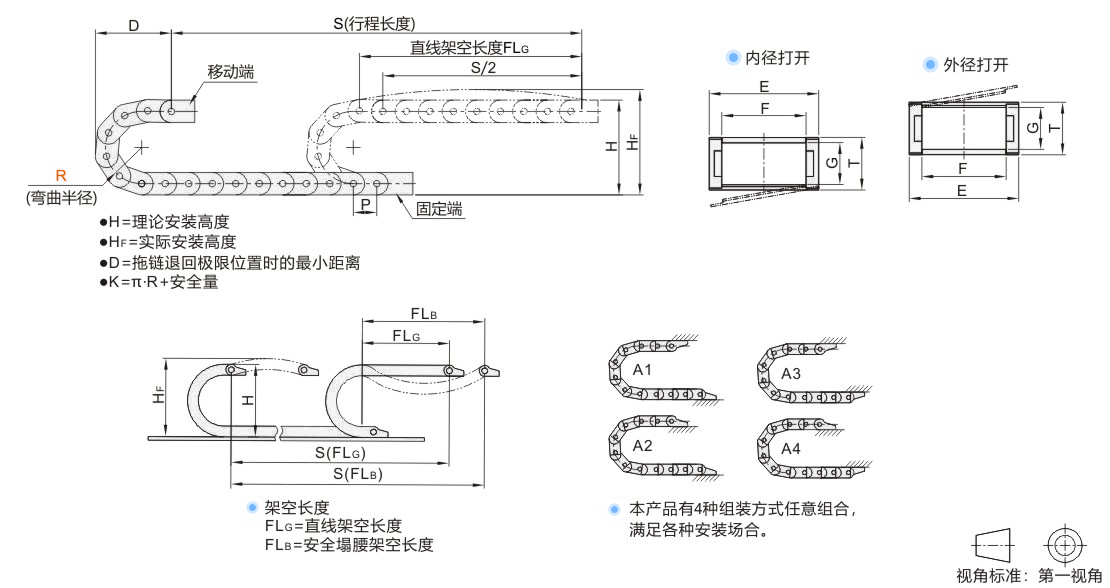

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度 HF	最大电缆直径	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度 HF	最大电缆直径	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
JT-RCBXUU JT-RCBXUF	2115	28*	1~	(带梳状板) Y-SAE22	21	28	15	28.7	33.3	84	109	222	109	18	0.8	1.2	≈0.44
		38								104	119	253	129
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2125	28*					25	38.7		84	109	222	109				≈0.45
		38								104	119	253	129
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2138	28*					38	51.7		84	109	222	109				≈0.50
		38								104	119	253	129
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2150	28*					50	63.7		84	109	222	109				≈0.53
		38								104	119	253	129
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2168	38					68	82		104	119	253	129				≈0.66
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	2180	38					80	94		104	119	253	129				≈0.72
		48								124	129	284	149
		55								138	136	306	163
		75								178	156	369	203
	21100	48					100	114		124	129	284	149				≈0.78
		55								138	136	306	163
		75								178	156	369	203
		100								228	181	447	253

带*号的弯曲半径仅适用于JT-RCBXUF。

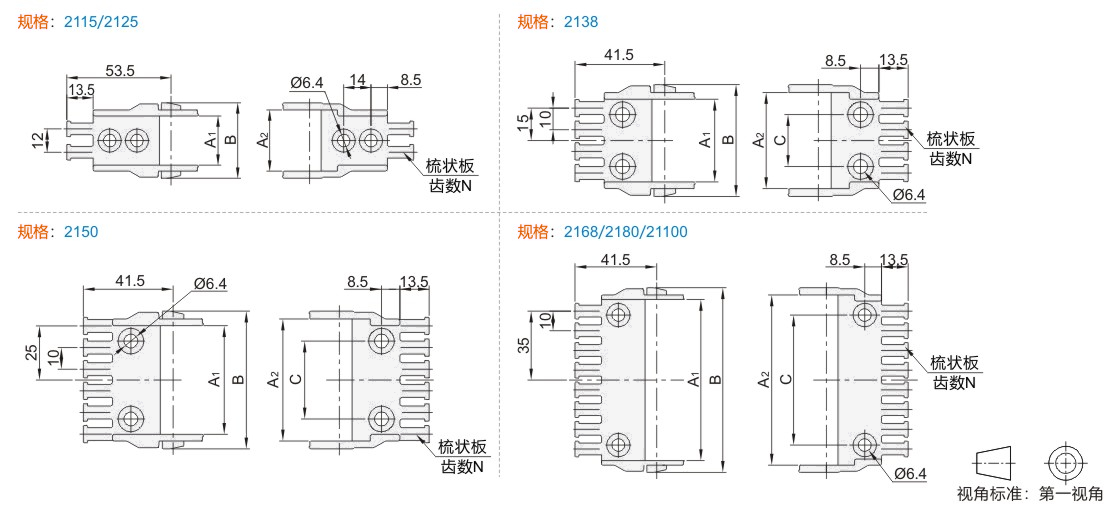

接头

型号		内宽	A1	A2	B	C	梳状板齿数N	适用拖链规格
代码	规格	内宽	A1	A2	B	C	梳状板齿数N	适用拖链规格
Y-SAE22	2115	15	15.2	21.8	28.7	—	2	JT-RCBXUU-2115/JT-RCBXUF-2115
	2125	25	25.2	31.4	38.7	—	2	JT-RCBXUU-2125/JT-RCBXUF-2125
	2138	38	38.2	44.4	51.7	24	4	JT-RCBXUU-2138/JT-RCBXUF-2138
	2150	50	50.2	56.4	63.7	36	6	JT-RCBXUU-2150/JT-RCBXUF-2150
	2168	68	68.2	74.4	81.7	54	7	JT-RCBXUU-2168/JT-RCBXUF-2168
	2180	80	80.2	86.4	93.7	66	8	JT-RCBXUU-2180/JT-RCBXUF-2180
	21100	100	100.2	106.4	113.7	86	10	JT-RCBXUU-21100/JT-RCBXUF-21100

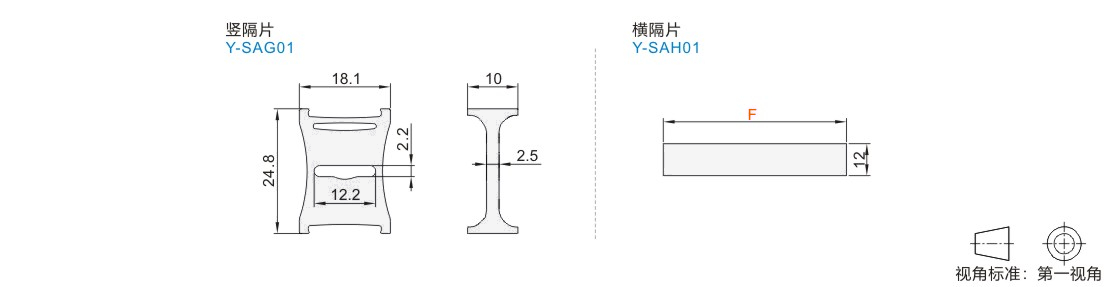

竖隔片

型号													适用拖链代码
代码					适用拖链内高 G
代码					适用拖链内高 G																Y-SAG01					21								JT-RCBXUU/JT-RCBXUF

横隔片

型号		适用拖链规格
代码	适用拖链内宽F	适用拖链规格
Y-SAH01	38	JT-RCBXUU-2138/JT-RCBXUF-2138
	50	JT-RCBXUU-2150/JT-RCBXUF-2150
	68	JT-RCBXUU-2168/JT-RCBXUF-2168
	80	JT-RCBXUU-2180/JT-RCBXUF-2180
	100	JT-RCBXUU-21100/JT-RCBXUF-21100
