直杆型带挡圈槽转轴
图片仅供参考
收藏 分享

直杆型带挡圈槽转轴

产品属性： 类型 直杆型 种类 转轴 轴端形状 轴端不加工 形状图片名称 直杆型
产品型号： 请点击左侧选项进行选型

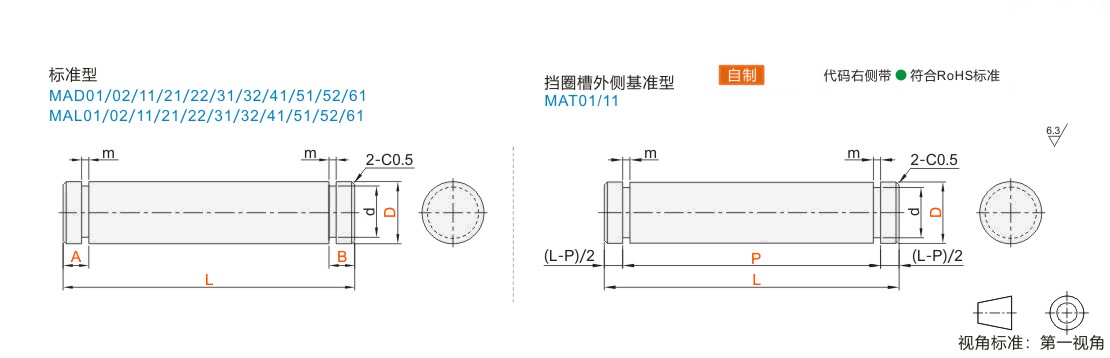

代码代码分类D公差材质
表面处理类型
JT-GBNSD●代码
/ 附件带挡圈 / 带挡圈		g6S45C发黑带挡圈槽型
JT-GBISD代码
/ 附件不带挡圈 / 不带挡圈		g6S45C发黑带挡圈槽型
JT-GBYSD代码
/ 挡圈槽外侧基准型 / 附件带挡圈		g6S45C发黑带挡圈槽型
JT-GBNSU●代码
/ 附件带挡圈 / 带挡圈		g6S45C无电解镀镍带挡圈槽型
JT-GBISU代码
/ 附件不带挡圈 / 不带挡圈		g6S45C无电解镀镍带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		g6S45C无电解镀镍带挡圈槽型
JT-GBNDD●代码
/ 附件带挡圈 / 带挡圈		g6SUS304—带挡圈槽型
JT-GBIDD代码
/ 附件不带挡圈 / 不带挡圈		g6SUS304—带挡圈槽型
JT-GBYDD代码
/ 挡圈槽外侧基准型 / 附件带挡圈		g6SUS304—带挡圈槽型
JT-GBNUD代码
/ 附件带挡圈 / 带挡圈		g6SCM435
硬度28~33HRC		发黑带挡圈槽型
JT-GBIUD代码
/ 附件不带挡圈 / 不带挡圈		g6SCM435
硬度28~33HRC		发黑带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		g6SCM435
硬度28~33HRC		发黑带挡圈槽型
JT-GBNUU代码
/ 附件带挡圈 / 带挡圈		g6SCM435
硬度28~33HRC		无电解镀镍带挡圈槽型
JT-GBIUU代码
/ 附件不带挡圈 / 不带挡圈		g6SCM435
硬度28~33HRC		无电解镀镍带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		g6SCM435
硬度28~33HRC		无电解镀镍带挡圈槽型
JT-GBNQD●代码
/ 附件带挡圈 / 带挡圈		h7S45C发黑带挡圈槽型
JT-GBIQD代码
/ 附件不带挡圈 / 不带挡圈		h7S45C发黑带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		h7S45C发黑带挡圈槽型
JT-GBNQU●代码
/ 附件带挡圈 / 带挡圈		h7S45C无电解镀镍带挡圈槽型
JT-GBIQU代码
/ 附件不带挡圈 / 不带挡圈		h7S45C无电解镀镍带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		h7S45C无电解镀镍带挡圈槽型
JT-GBNFD●代码
/ 附件带挡圈 / 带挡圈		h7SUS304—带挡圈槽型
JT-GBIFD代码
/ 附件不带挡圈 / 不带挡圈		h7SUS304—带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		h7SUS304—带挡圈槽型
JT-GBNOD●代码
/ 附件带挡圈 / 带挡圈		h9S45C发黑带挡圈槽型
JT-GBIOD代码
/ 附件不带挡圈 / 不带挡圈		h9S45C发黑带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		h9S45C发黑带挡圈槽型
JT-GBNOU●代码
/ 附件带挡圈 / 带挡圈		h9S45C无电解镀镍带挡圈槽型
JT-GBIOU代码
/ 附件不带挡圈 / 不带挡圈		h9S45C无电解镀镍带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		h9S45C无电解镀镍带挡圈槽型
JT-GBNXD●代码
/ 附件带挡圈 / 带挡圈		h9SUS304—带挡圈槽型
JT-GBIXD代码
/ 附件不带挡圈 / 不带挡圈		h9SUS304—带挡圈槽型
—代码
/ 挡圈槽外侧基准型 / 附件带挡圈		h9SUS304—带挡圈槽型

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。
挡圈槽m详细尺寸，请参阅转轴产品简介。

选型参数

g6

型号最小单位0.1
L		最小单位1
A·B		仅附件带挡圈
型号(2个）
代码Dg6
附件带挡圈
JT-GBNSD
JT-GBNSU
JT-GBNDD
JT-GBNUD
JT-GBNUU

附件不带挡圈
JT-GBISD
JT-GBISU
JT-GBIDD
JT-GBIUD
JT-GBIUU

挡圈槽外侧基准型
(附件带挡圈)
JT-GBYSD
JT-GBYDD
2-0.002
-0.008		18.0~50.03≤A<L/2
3≤B<L/2		E型1.2
2.5E型1.5
318.0~150.0E型2
4-0.004
-0.012		18.0~200.0E型3
518.0~250.0E型4
618.0~300.0E型5
8-0.005
-0.014		18.0~400.04≤A<L/2
4≤B<L/2		E型7
1020.0~500.0C型10
12-0.006
-0.017		35.0~600.05≤A<L/2
5≤B<L/2		C型12
13C型13
1545.0~700.0C型15
1645.0~800.0C型16
1765.0~800.0C型17
18C型18
20-0.007
-0.020		C型20
22C型22
2575.0~800.06≤A<L/2
6≤B<L/2		C型25
30C型30
35-0.009
-0.025		C型35
40C型40
5095.0~800.0C型50

h7

型号最小单位0.1
L		最小单位1
A·B		仅附件带挡圈
型号(2个）
代码Dh7
附件带挡圈
JT-GBNQD
JT-GBNQU
JT-GBNFD

附件不带挡圈
JT-GBIQD
JT-GBIQU
JT-GBIFD		60
-0.012		18.0~300.03≤A<L/2 3≤B<L/2E型5
80
-0.015		18.0~400.04≤A<L/2
4≤B<L/2		E型7
1020.0~500.0C型10
120
-0.018		35.0~600.05≤A<L/2
5≤B<L/2		C型12
1545.0~700.0C型15
200
-0.021		65.0~800.0C型20
2575.0~800.06≤A<L/2
6≤B<L/2		C型25
30C型30
350
-0.025		C型35
40C型40
5095.0~800.0C型50

h9

型号最小单位0.1
L		最小单位1
A·B		仅附件带挡圈
型号(2个）
代码Dh9
附件带挡圈
JT-GBNOD
JT-GBNOU
JT-GBNXD

附件不带挡圈
JT-GBIOD
JT-GBIOU
JT-GBIXD		30
-0.025		18.0~150.03≤A<L/2
3≤B<L/2		E型2
40
-0.030		18.0~200.0E型3
518.0~250.0E型4
618.0~300.0E型5
80
-0.036		18.0~400.04≤A<L/2
4≤B<L/2		E型7
1020.0~500.0C型10
120
-0.043		35.0~600.05≤A<L/2
5≤B<L/2		C型12
1545.0~700.0C型15
200
-0.052		65.0~800.0C型20
2575.0~800.06≤A<L/2
6≤B<L/2		C型25
30C型30
350
-0.062		C型35
40C型40
5095.0~800.0C型50

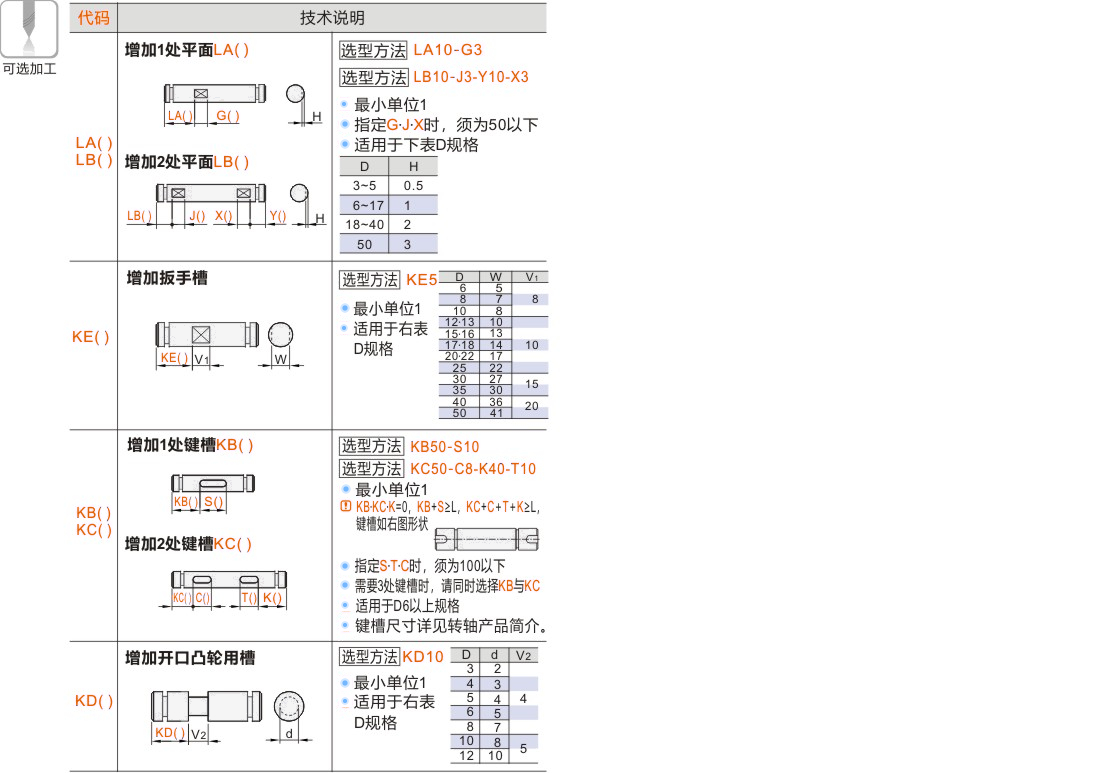

可选加工参数
