选择代码

代码参数

安装部形状

材质

选型参数

外径D(mm) *

长度L(mm) *

19~100/1

导入部锥角长度E(mm) *

5~120/0.5

导入部倒角角度°A(mm) *

1~45/1

导正销内螺纹安装球头锥型

图片仅供参考

导正销内螺纹安装球头锥型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

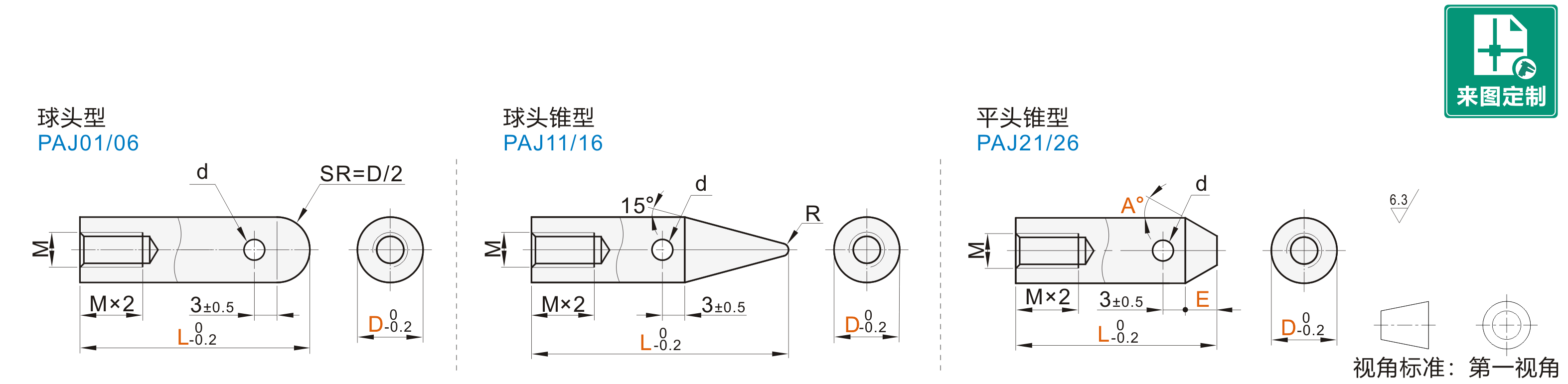

代码	代码分类	材质	表面处理
JT-FBLSD	球头型	S45C	无电解镀镍
JT-FBLDD	球头锥型	S45C	无电解镀镍
JT-FBLUD	平头锥型	S45C	无电解镀镍
JT-FBLSX	球头型	SUS304	一
JT-FBLDX	球头锥型	SUS304	一
JT-FBLUX	平头锥型	SUS304	一

选型参数

型号		L 最小单位1	M	R	d
代码	D	L 最小单位1	M	R	d
球头型 JT-FBLSD JT-FBLSX 球头锥型 JT-FBLDD JT-FBLDX	6	19~100	3	1	2
	8	19(24)~100	4	1.5	2.5
	10	19(26)~100	4	2
	12	21(32)~100	5
	15	25(40)~100	6
	20	28(47)~100		3	5
	25	31(57)~100		3	5

型号		L 最小单位1	E 最小单位0.5	A 最小单位1°	M	d
代码	D	L 最小单位1	E 最小单位0.5	A 最小单位1°	M	d
平头锥型 JT-FBLUD JT-FBLUX	6	19~100	5.0≤E E≤L-M×3	1~45	3	2
	8				4	2
	10				4	2.5
	12				5
	15	25~100			6
	20					5
	25					5
