圆形可折叠外装拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	适用半导体行业	类型
JT-TBVXX	S45C	镀铬	—	可折叠型 ● 通孔型
JT-TBVXG	S45C	喷粉（红色）	—	可折叠型 ● 通孔型
JT-TBVXL	SUS304	镜面抛光	是	可折叠型 ● 通孔型
JT-TBZSD	SUS304	镜面抛光	是	可折叠型 ● 锥孔型

特点(JT-TBVXL JT-TBZSD)：
● 折叠式结构，外部凸出设备部分较少；
● SUS304材质耐腐蚀：
● 把手方便抓握。
用途(JT-TBVXL JT-TBZSD)：半导体设备，医疗设备，测量设备，手提箱。
JT-TBVXG 型号产品在折叠过程中，因主体结构与滚珠存在接触，可能导致喷粉涂层局部磨损脱落，此现象不影响产品的正常使用功能。

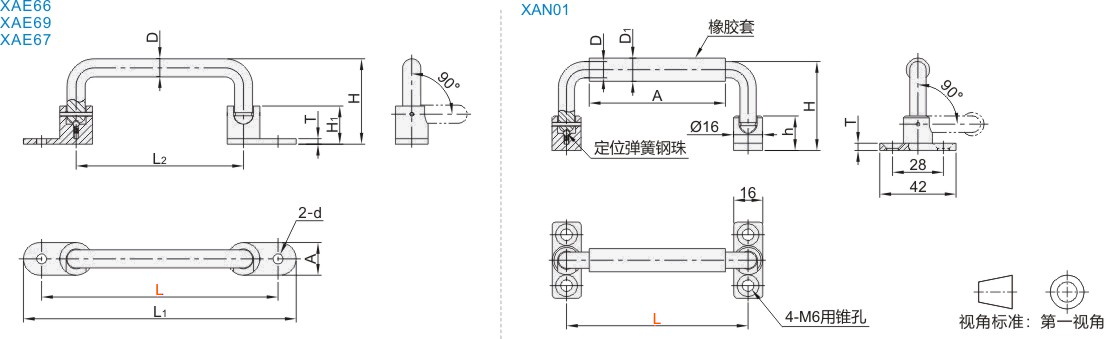

选型参数

通孔型

型号		L1	L2	D	H	H1	T	A	d	参考重量(kg/pcs)
代码	L	L1	L2	D	H	H1	T	A	d	JT-TBVXX/JT-TBVXG	JT-TBVXL
JT-TBVXX JT-TBVXG JT-TBVXL	(138)	158	100	10	46	21	3	18	5.5	0.15	0.16
	(138)	158	100							0.15	0.16	158	178	120	0.16	0.18
	180	200	142							0.18	0.20
	218	238	180							0.20	0.22

JT-TBVXG仅适用于带( )规格。

锥孔型

型号				D			D1			H				h		A		T				参考重量 (kg/pcs)
代码		L		D			D1			H				h		A		T				参考重量 (kg/pcs)
JT-TBZSD		100		9			12.8			49				19		77		4				0.14
