实心导向轴一端台阶一端台阶内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-CQBSD	一端台阶型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CQXSD	一端台阶内螺纹型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CQXQD	一端台阶内螺纹型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CQBSU	一端台阶型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQXSU	一端台阶内螺纹型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQXQU	一端台阶内螺纹型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQBSQ	一端台阶型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
JT-CQXSQ	一端台阶内螺纹型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
—	一端台阶内螺纹型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
JT-CQBSX	一端台阶型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CQXSX	一端台阶内螺纹型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CQXQX	一端台阶内螺纹型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CQBSL	一端台阶型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQXSL	一端台阶内螺纹型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQXQL	一端台阶内螺纹型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的台阶部带有研磨退刀槽（最宽1mm，最深0.1mm）。

选型参数

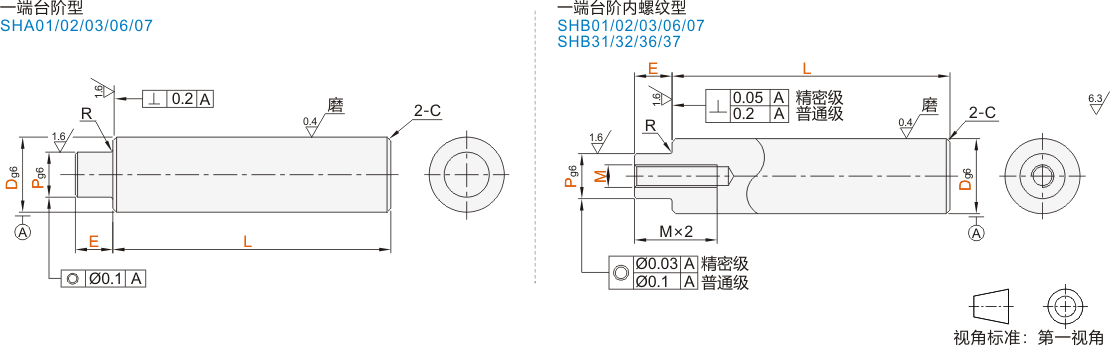

一端台阶型(普通级)

型号			最小单位1			R	C
代码	Dg6		L	E	P	R	C
JT-CQBSD JT-CQBSU JT-CQBSQ JT-CQBSX JT-CQBSL	8	-0.005 -0.014	20~800	E=2~P×4	6	0.3	0.5 以下
	10	-0.005 -0.014	20~800		6~8
	12	-0.006 -0.017	20~1000		6~10
	13				6~11
	15				6~13
	16		20~1200		6~14
	18				8~16
	20	-0.007 -0.020			8~17		1.0 以下
	25				8~22
	30		20~1500		9~27
	35	-0.009 -0.025			9~32	0.5
	40				11~37
	50				11~47

JT-CQBSQ仅适用于D≤30且L≤500。

一端台阶内螺纹型(普通级)

型号			最小单位1			M 选择	R	C
代码	Dg6		L	E	P	M 选择	R	C
JT-CQXSD JT-CQXSU JT-CQXSQ JT-CQXSX JT-CQXSL	8	-0.005 -0.014	20~800	E=2~P×4	6	3	0.3	0.5 以下
	10	-0.005 -0.014	20~800		6~8	3 4 5
	12	-0.006 -0.017	20~1000		6~10	3 4 5 6
	13				6~11	3 4 5 6 8
	15				6~13	3 4 5 6 8 10
	16		20~1200		6~14	3 4 5 6 8 10
	18				8~16	4 5 6 8 10 12
	20	-0.007 -0.020			8~17	4 5 6 8 10 12		1.0 以下
	25				8~22	4 5 6 8 10 12 16
	30		20~1500		9~27	5 6 8 10 12 16 20 24
	35	-0.009 -0.025			9~32	5 6 8 10 12 16 20 24	0.5
	40				11~37	6 8 10 12 16 20 24 30
	50				11~47	6 8 10 12 16 20 24 30

JT-CQXSQ仅适用于D≤30且L≤500。

一端台阶内螺纹型(精密级)

型号			最小单位1			M 选择	R	C
代码	Dg6		L	E	P	M 选择	R	C
JT-CQXQD JT-CQXQU JT-CQXQX JT-CQXQL	8	-0.005 -0.014	20~300	E=2~P×4	6	3	0.3	0.2 以下
	10	-0.005 -0.014	20~350		6~8	3 4 5
	12	-0.006 -0 017			6~10	3 4 5 6
	13				6~11	3 4 5 6 8
	15				6~13	3 4 5 6 8 10
	16				6~14	3 4 5 6 8 10
	18				8~16	4 5 6 8 10 12
	20	-0.007 -0.020	20~450		8~17	4 5 6 8 10 12
	25				8~22	4 5 6 8 10 12 16
	30				9~27	5 6 8 10 12 16 20 24

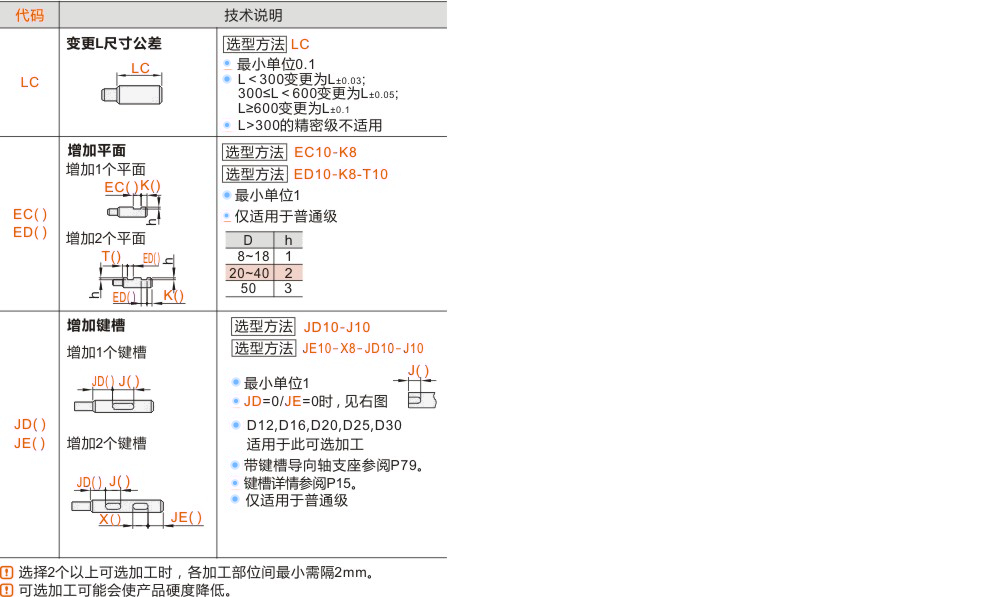

可选加工参数
