可调限位螺钉

组件类型

螺纹类型

表面处理

限位孔

选型参数

适用导轨规格 *

直线导轨用直型限位块

图片仅供参考

直线导轨用直型限位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	限位孔	螺纹	主体 / 材质	主体 / 表面处理	螺栓/螺钉代码	类型
JT-HMFSD	无孔	—	S45C	镀硬铬	—	单件 ● 直型限位块
JT-HMFSF	螺纹孔	粗牙	S45C	镀硬铬	—	单件 ● 直型限位块
JT-HMFSX	螺纹孔	粗牙	S45C	发黑	—	单件 ● 直型限位块
JT-HMFSO	螺纹孔	细牙	S45C	镀硬铬	—	单件 ● 直型限位块
JT-HMFSL	螺纹孔	细牙	S45C	发黑	—	单件 ● 直型限位块
JT-HMFDD	螺纹孔	粗牙	S45C	镀硬铬	PBE32	组件 ● 直型限位块+定位螺栓
JT-HMFDU	螺纹孔	粗牙	S45C	发黑	PBE32	组件 ● 直型限位块+定位螺栓
JT-HMFDO	螺纹孔	粗牙	S45C	镀硬铬	TDC61	组件 ● 直型限位块+聚氨酯螺钉
JT-HMFDX	螺纹孔	粗牙	S45C	发黑	TDC61	组件 ● 直型限位块+聚氨酯螺钉

特点：直接安装在导轨底板侧面，运动方向结构紧凑。

选型参数

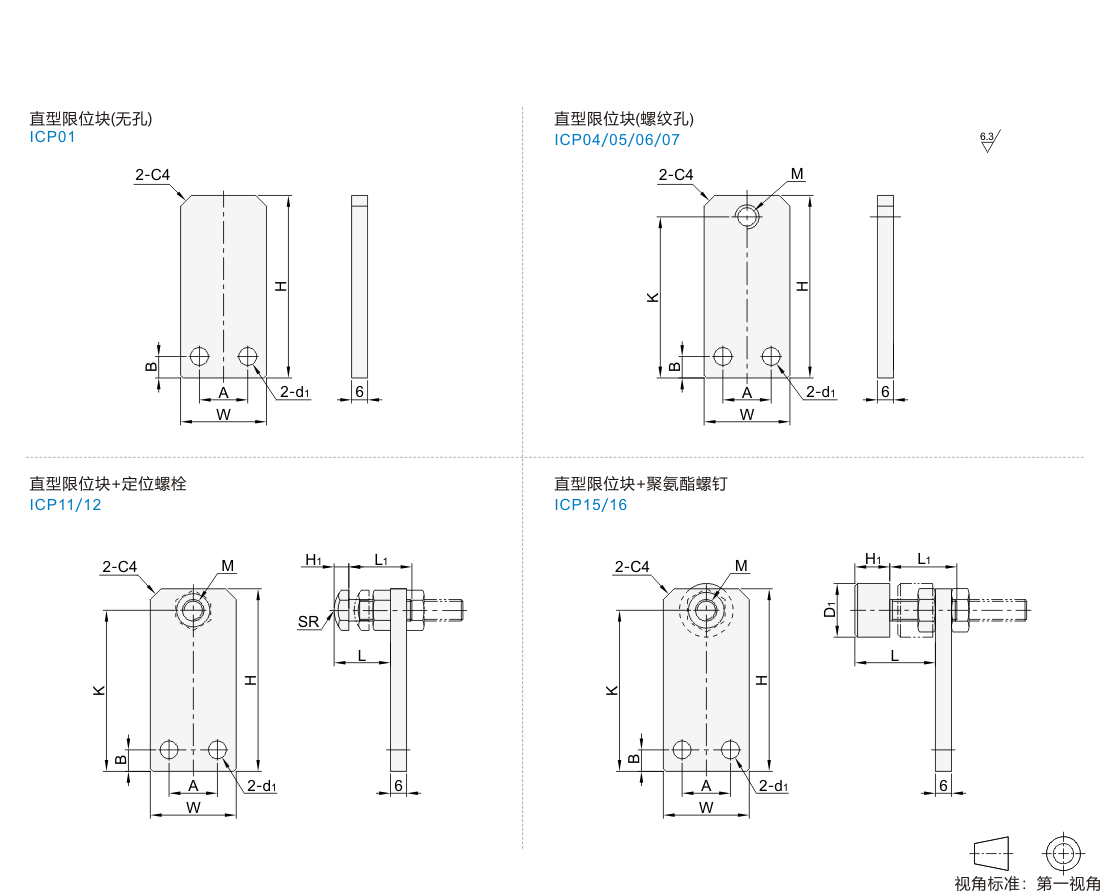

选型表

型号		W	H	A	B	M		K	d1	L		L1		H1		SR	D1	适用导轨宽度系列	适用怡合达导轨型号
代码	适用导轨规格	W	H	A	B	粗牙	细牙	K	d1	JT-HMFDD/JT-HMFDU	JT-HMFDO/JT-HMFDX	JT-HMFDD/JT-HMFDU	JT-HMFDO/JT-HMFDX	JT-HMFDD/JT-HMFDU	JT-HMFDO/JT-HMFDX	SR	D1	适用导轨宽度系列	适用怡合达导轨型号
单件 JT-HMFSD JT-HMFSF JT-HMFSO JT-HMFSX JT-HMFSL 组件 JT-HMFDD JT-HMFDO JT-HMFDU JT-HMFDX	15A	25	37	13	5	M6×1.0	M6×0.75	30	5.5	7~25	11~26	30	25	4	10	4	15	微型15系列	IAC/ IAF-H16 IAJ/ IAM-H16
	15B	25	48	13	5	M6×1.0	M6×0.75	41	5.5	7~25	11~26	30	25	4	10	4	15	重载15系列	IBJ-H24 IBC-H28
	20A	32	47	18	6	M8×1.25	M8×1.0	39	6.6	10~32	14~34	35	30	5.5	13	5	20	微型20系列	—
	20B	32	57	18	6	M8×1.25	M8×1.0	49	6.6	10~32	14~34	35	30	5.5	13	5	20	重载20系列	IBJ/ IBP-H30 IBC/ IBF-H30
	25A	32	52	18	6	M8×1.25	M8×1.0	44	6.6	10~32	14~34	35	30	5.5	13	5	20	微型25系列	—
	25B	32	63	18	6	M8×1.25	M8×1.0	56	6.6	10~32	14~34	35	30	5.5	13	5	20	重载25系列	IBJ/ IBP-H36 IBC/ IBF-H40
	30B	38	76	22	8	M10×1.5	M10×1.0	67	9.0	12~43	16~46	45	40	7	15	5	25	重载30系列	IBJ/ IBP-H42 IBC/ IBF-H45
	35B	45	86	25	8	M10×1.5	M10×1.0	77	9.0	12~43	16~46	45	40	7	15	5	25	重载35系列	—

暂未上传文档资料
