还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

选型参数

轴径D(mm) *

长度L(mm) *

15~1500/1

内螺纹M(mm) *

内螺纹N(mm) *

图片仅供参考

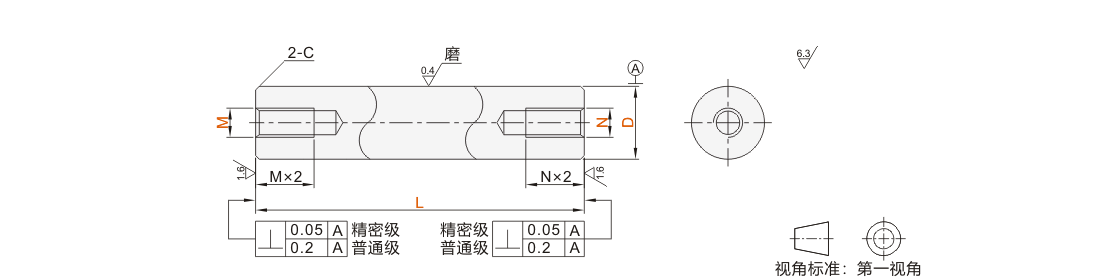

导向轴两端内螺纹型 g6公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-RAMVSU	代码 / 普通级	g6	SUJ2	高频淬火有效硬化层深度P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-RAMVOU	代码 / 精密级	g6	SUJ2	高频淬火有效硬化层深度P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-RAMVSX	代码 / 普通级	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-RAMVOX	代码 / 精密级	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-RAMVSL	代码 / 普通级	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-RAMVOL	代码 / 精密级	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-RAMVUU	代码 / 普通级	g6	S45C	高频淬火有效硬化层深度P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
—	代码 / 精密级	g6	S45C	高频淬火有效硬化层深度P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。

选型参数

普通级

型号			L 最小单位1	M·N 选择	C
代码	Dg6		L 最小单位1	M·N 选择	C
JT-RAMVSU JT-RAMVSX JT-RAMVSL JT-RAMVUU	4	-0.004 -0.012	15~300	2	0.2
	5		15~400	2.6 3	0.2
	6		15~600	3	0.5
	8	-0.005 -0.014	15~800	3 4 5
	10	-0.005 -0.014	15~800	3 4 5 6
	12	-0.006 -0.017	15~ 1000	4 5 6 8
	13		15~ 1000	4 5 6 8
	15		20~ 1000	4 5 6 8 10
	16		20~ 1200	4 5 6 8 10
	18		25~ 1200	4 5 6 8 10 12
	20	-0.007 -0.020		4 5 6 8 10 12	1.0
	25			4 5 6 8 10 12 16
	30		30~ 1500	4 5 6 8 10 12 16 20
	35	-0.009 -0.025		4 5 6 8 10 12 16 20 24
	40			4 5 6 8 10 12 16 20 24 30
	50			4 5 6 8 10 12 16 20 24 30

精密级

型号			L 最小单位1	M·N 选择	C
代码	Dg6		L 最小单位1	M·N 选择	C
JT-RAMVOU JT-RAMVOX JT-RAMVOL	4	-0.004 -0.012	20~200	2	0.2
	5		20~200	2.6 3
	6		20~300	3
	8	-0.005 -0.014	20~300	3 4 5
	10	-0.005 -0.014	20~350	3 4 5 6
	12	-0.006 -0.017		4 5 6 8
	13			4 5 6 8
	15			4 5 6 8 10
	16			4 5 6 8 10
	18			4 5 6 8 10 12
	20	-0.007 -0.020	25~450	4 5 6 8 10 12
	25			4 5 6 8 10 12 16
	30			4 5 6 8 10 12 16 20
