直杆型定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销售方式	类型	公差	材质	硬度
JT-XIASD	PCS	标准型	+0.010 +0.005	SUJ2	56HRC~
JT-FBMOXIASD	袋(100pcs/袋)	标准型	+0.010 +0.005	SUJ2	56HRC~
JT-XIKSU	PCS	标准型	+0.010 +0.005	SUS304	—
—	袋(100pcs/袋)	标准型	+0.010 +0.005	SUS304	—
JT-XIAQD	PCS	标准型	+0.010 +0.005	SUS440C	58HRC~
—	袋(100pcs/袋)	标准型	+0.010 +0.005	SUS440C	58HRC~
JT-XIAQO	PCS	一端R型一端锥角型	+0.010 +0.005	SUJ2	56HRC~
JT-FBMOXIAQO	袋(100pcs/袋)	一端R型一端锥角型	+0.010 +0.005	SUJ2	56HRC~
JT-XIAQX	PCS	一端R型一端锥角型	+0.010 +0.005	SUS304	—
—	袋(100pcs/袋)	一端R型一端锥角型	+0.010 +0.005	SUS304	—
JT-XIAQL	PCS	一端R型一端锥角型	+0.010 +0.005	SUS440C	56HRC~
—	袋(100pcs/袋)	一端R型一端锥角型	+0.010 +0.005	SUS440C	56HRC~
JT-XIASQ	PCS	经济型	+0.010 +0.005	S45C	35~45HRC
JT-FBMOXIASQ	袋(100pcs/袋)	经济型	+0.010 +0.005	S45C	35~45HRC
JT-XIADD	PCS	倒角C型	+0.010 +0.005	SUJ2	56HRC~
JT-FBMOXIADD	袋(100pcs/袋)	倒角C型	+0.010 +0.005	SUJ2	56HRC~
JT-XIKUU	PCS	倒角C型	+0.010 +0.005	SUS304	—
—	袋(100pcs/袋)	倒角C型	+0.010 +0.005	SUS304	—
JT-XIAQM	PCS	倒角C型	+0.010 +0.005	SUS440C	56HRC~
—	袋(100pcs/袋)	倒角C型	+0.010 +0.005	SUS440C	56HRC~
JT-XIAUD	PCS	高精度型	+0.002 0	SUJ2	56HRC~
—	袋(100pcs/袋)	高精度型	+0.002 0	SUJ2	56HRC~

由于产品批次不同，倒角尺寸大小存在偏差，不影响功能。

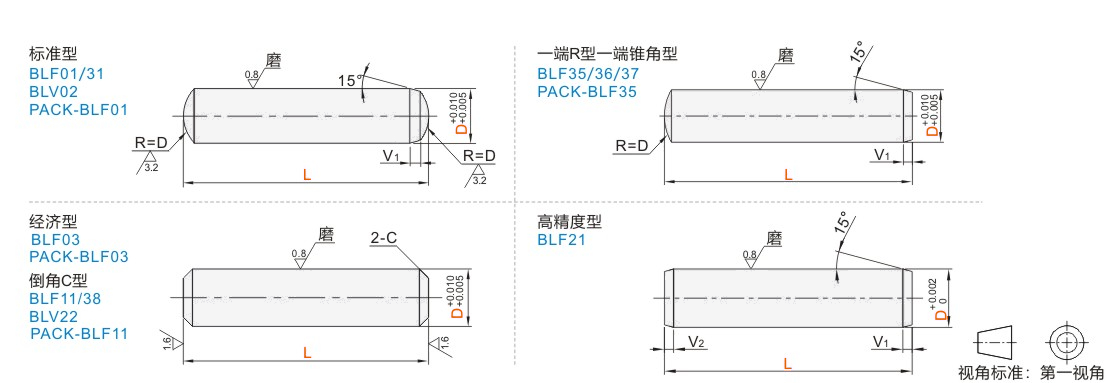

选型参数

选型表

型号		L	V1
代码	D	L	V1
标准型(SUJ2) JT-XIASD （PCS） JT-FBMOXIASD （100pcs/袋）	1	5 6 8 10	0.5
	1.5	6 8 10	0.5
	2	6 8 10 12 15 20 25 30 35 40	1
	2.5	6 8 10 12 15 20 25 30 35 40
	3	6 8 10 12 15 20 25 30 35 40 45 50
	4	6 8 10 12 15 20 25 30 35 40 45 50 55 60	1.5
	5	6 8 10 12 15 20 25 30 35 40 45 50 55 60	1.5
	6	8 10 12 15 20 25 30 35 40 45 50 55 60 65 70 80	2
	8	10 12 15 20 25 30 35 40 45 50 55 60 65 70 80 100	2.5
	10	12 15 20 25 30 35 40 45 50 55 60 65 70 80 100 120	3
	12	20 25 30 35 40 45 50 55 60 65 70 80 100 120	3.5
	13	30 35 40 45 50 55 60 65 70 80	3.5
	16	35 40 45 50 60 70 80 100 120	4
	20	40 45 50 60 70 80 100 120	4.5
	25	50 60 70 80 100 120	4.5
标准型(SUS440C) JT-XIAQD	2	5 6 8 10 12 15 20	1.0
	2.5	6 8 10 12 15 20
	3	6 8 10 12 15 20 25 30 35 40
	4	8 10 12 15 20 25 30 35 40 50	1.5
	5	8 10 12 15 20 25 30 35 40 50	1.5
	6	8 10 12 15 20 25 30 35 40 50 60	2.0
	8	10 12 15 20 25 30 35 40 50 60	2.5
	10	10 15 20 25 30 35 40 50 60	3.0
	12	30 35 40 50 60	3.5
标准型(SUS304) JT-XIKSU	2	6 8 10 12 15 20	1
	3	8 10 12 15 20	1
	4	8 10 12 15 20 25	1.5
	5	8 10 12 15 20 25 30	1.5
	6	8 10 12 15 20 25 30	2
一端R型一端锥角型(SUJ2) JT-XIAQO （PCS） JT-FBMOXIAQO （100pcs/袋）	1	5 6 8 10	0.4
	1.5	5 6 8 10 15	0.6
	2	5 6 8 10 12 15 20	1
	2.5	5 6 8 10 12 15 20 25 30
	3	6 8 10 12 15 20 25 30 35 40
	4	6 8 10 12 15 20 25 30 35 40 45 50	1.5
	5	6 8 10 12 15 20 25 30 35 40 45 50 60	1.5
	6	8 10 12 15 20 25 30 35 40 45 50 55 60	2
	8	10 12 15 20 25 30 35 40 45 50 55 60 65 70 80	2.5
	10	12 15 20 25 30 35 40 45 50 55 60 65 70 80 100 120	3
	12	20 25 30 35 40 45 50 55 60 70 80 100 120	3.5
	13	30 40 50 60 70 80 100 120	3.5
	16	30 35 40 45 50 60 70 80 100 120	4
	20	40 45 50 60 70 80 100 120	4.5
	25	50 60 70 80 100 120	4.5
一端R型一端锥角型(SUS304) JT-XIAQX	1	5 6 8 10	0.4
	1.5	5 6 8 10	0.6
	2	5 6 8 10 12 15 20	1
	2.5	6 8 10 12 15
	3	6 8 10 12 15 20
	4	8 10 12 15 20 25	1.5
	5	8 10 12 15 20 25 30	1.5
	6	8 10 12 15 20 25 30 35 40 45 50 55 60 65 70 80	2
	8	10 12 15 20 25 30 35 40 45 50 55 60 65 70 80	2.5
	10	12 15 20 25 30 35 40 45 50 55 60 65 70 80	3
	12	20 25 30 35 40 45 50 55 60 65 70 80	3.5
	13	30 35 40 45 50 55 60 65 70 80	3.5
	16	35 40 45 50 60 70 80	4
	20	45 50 60 70 80	4.5
一端R型一端锥角型(SUS440C) JT-XIAQL	1	5 6 8 10 12	0.4
	1.5	5 6 8 10	0.6
	2	5 6 8 10 12 15 20	1
	2.5	6 8 10 12 15 20
	3	6 8 10 12 15 20 25 30 35 40
	4	8 10 12 15 20 25 30 35 40 50	1.5
	5	8 10 12 15 20 25 30 35 40 50	1.5
	6	8 10 12 15 20 25 30 35 40 50 60	2
	8	10 15 20 25 30 35 40 50 60	2.5
	10	10 15 20 25 30 35 40 50 60	3
	12	30 35 40 50 60 70 80	3.5
	13	30 40 50 60 70 80	3.5
	16	30 40 45 50 60 70 80	4
	20	45 50 60 70 80	4.5

型号		L	C
代码	D	L	C
(经济型) JT-XIASQ （PCS） JT-FBMOXIASQ （100pcs/袋）	2	6 8 10 15 20	0.3
	3	6 8 10 15 20 25 30
	4	8 10 15 20 25 30 35
	5	8 10 15 20 25 30 35 40	0.5
	6	8 10 15 20 25 30 35 40 45	0.5
	8	10 15 20 25 30 35 40 45 50	1.0
	10	15 20 25 30 35 40 45 50 60 80	1.0
(倒角C型) JT-XIADD JT-XIKUU JT-XIAQM JT-FBMOXIADD （100pcs/袋）	2	6 8 10 12 15 20	0.3
	3	8 10 12 15 20
	4	8 10 12 15 20 25
	5	8 10 12 15 20 25 30	0.5
	6	8 10 12 15 20 25 30	0.5

高精度型

型号		L	V1	V2
代码	D	L	V1	V2
JT-XIAUD	2	6 8 10	1.0	0.2
	3	8 10 15 20 25 30	1.0	0.5
	4	10 15 20 25 28 30	1.5
	5	10 15 20 25 30	1.5
	6	10 15 20 25 30 35 40	2.0
	8	20 25 30 35 40 50 60 70	2.5
	10	30 40 45 50 60 70	3.0
	12	30 40 50 60	3.5
