H型免键梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
Y-EAC05	H075	19.1	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAC05	H100	25.4	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAC05	H150	38.1	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAC05	H200	50.8	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

选型表

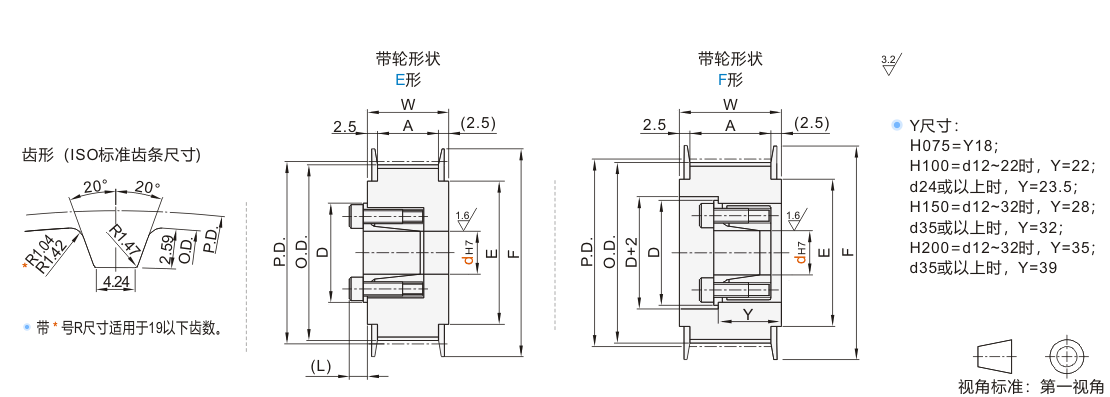

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	带轮公称宽度
代码	齿数		H075		H100		H150		H200						带轮公称宽度
代码	齿数		E形	F形	E形	F形	E形	F形	E形	F形					A	W
JT-RVBMSO-H075 JT-RVBMSO-H100 JT-RVBMSO-H150 JT-RVBMSO-H200	14	E F	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16	56.60	55.22	61	45	H075 A:21 W:26 H100 A:27 W:32 H150 A:40 W:45 H200 A:54 W:59
	15		14~19	14~19	14~19	14~19	14~19	14~19	14~19	14~19	60.64	59.27	67	50
	16		14~20		14~20	14~19	14~20	14~20	14~20	14~20	64.68	63.31	70	56
	17		14~22		14~22	14~22	14~22	14~22	14~22	14~22	68.72	67.35	80	60
	18		14~22		14~22	14~22	14~22	14~22	14~22	14~22	72.77	71.39	80	60
	19		14~28		14~28	14~28	14~28	14~28	14~28	14~28	76.81	75.44	87	67
	20		14~28		14~28	14~28	14~28	14~28	14~28	14~28	80.85	79.48	87	67
	21		14~32		14~32	14~30	14~32	14~32	14~32	14~32	84.89	83.52	95	75
	22		14~32		14~32	14~30	14~32	14~32	14~32	14~32	88.94	87.56	95	75
	24		19~32	19	19~32	19~30	19~32	19~32	19~32	19~32	97.02	95.65	104	84
	25		19~32	19	19~35	19~30	19~35	19~35	19~35	19~35	101.06	99.69	111	90
	26		20~32		20~35	20~30	20~35	20~35	20~35	20~35	105.11	103.73	111	90
	28				20~40		20~40	20~40	20~40	20~40	113.19	111.82	123	102
	30				20~45		20~45	20~45	20~45	20~45	121.28	119.90	127	105
	32				20~50		20~50	20~50	20~50	20~50	129.36	127.99	135	115
	34										137.45	136.JT-VMPSLCSFZMPNZFZ	144	125
	36										145.53	144.16	152	130
	38										153.62	152.24	165	140
	40										161.70	160.33	170	150
	42										169.79	168.41	180	155
	44										177.87	176.50	190	170
	48										194.04	192.67	205	180
	50										202.13	200.76	210	185

胀套孔径尺寸表

dH7	容许最大扭矩N·m	D	(L)
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
16	83.3	33.0
17	92.2	33.5
18	95.1	34.5
19	98.1	35.5
20	216.0	42.0	8
22	255.0	44.0
24	363.0	46.0
25	392.0	47.0
28	441.0	50.0	8.5
30	500.0	52.0
32	530.0	54.0
35	883.0	62.0	10
40	1079.0	67.0
45	1285.0	72.0
50	1706.0	77.0	10.5
