输送机滚轮安装座轴承型圆头卡槽型

图片仅供参考

输送机滚轮安装座轴承型圆头卡槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装孔方向	材质 / 本体	材质 / 轴承	表面处理	类型
JT-OKBOS	外侧	A6061	钢	本色阳极氧化	轴承型
JT-OKBOD	外侧	A6061	钢	黑色阳极氧化	轴承型
JT-OKBOU	外侧	S45C	钢	无电解镀镍	轴承型
JT-OKBOQ	内侧	A6061	钢	本色阳极氧化	轴承型
JT-OKBOF	内侧	A6061	钢	黑色阳极氧化	轴承型
JT-OKBOO	内侧	S45C	钢	无电解镀镍	轴承型

轴承精度：GB/T 307.1 0级
相当于：JIS B 1514 0级

选型参数

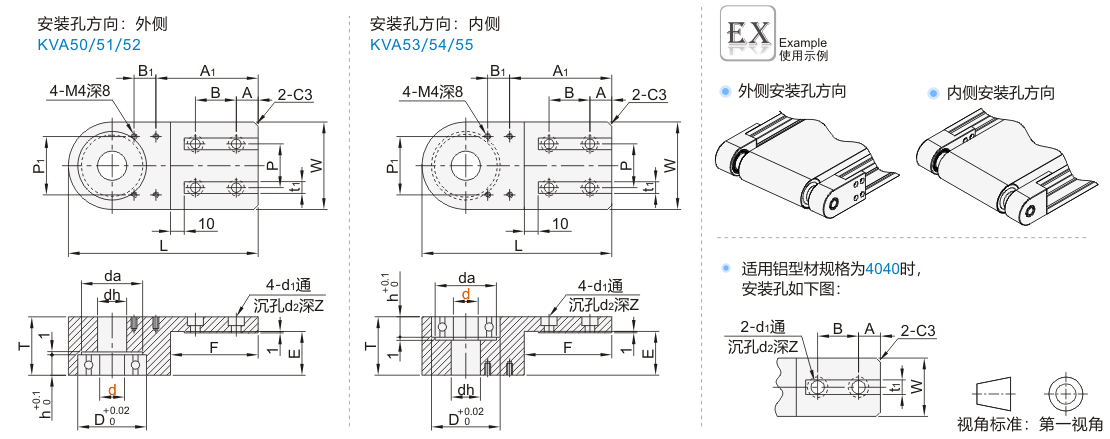

选型表

型号		d	L	T	W	E	F	A	A1	B	B1	P	P1	d1	d2	Z	t1
代码	适用铝型材规格	d	L	T	W	E	F	A	A1	B	B1	P	P1	d1	d2	Z	t1
JT-OKBOS JT-OKBOQ JT-OKBOD JT-OKBOF JT-OKBOU JT-OKBOO	2040	10 12 15	100	30	40	20	50	12	60	26	15	20	25	5.5	9	5.5	6
	4040	10 12 15	110	52	40	40	60	15	70	28		—	25	9	14	9	8
	3060	15 17 20	130	40	60	30	60	15	70	28		30	40	6.5	11	6.5
	4080	15 17 20	150	52	80	40	70	18	80	34		40	50	9	14	9

适用轴承尺寸

d	使用轴承型号	D	da	h	dh
10	BAY6200ZZ	30	26	9	12
12	BAY6201ZZ	32	28	10	15
15	BAY6002ZZ	32	28	9	18
17	BAY6303ZZ	47	42	14	20
17	BAY6303ZZ				20	20	BAY6204ZZ	23

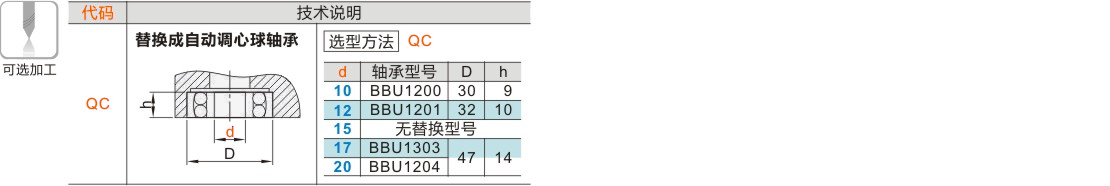

可选加工参数
