钢球型独立导柱组件

图片仅供参考

钢球型独立导柱组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / ①导柱 ②导套	材质 / ③导柱座 ④导座	材质 / ⑤钢球	材质 / ⑥钢球保持架	硬度 / ①导柱	硬度 / ②导套	硬度 / ⑤钢球	类型
JT-JAQFD	标准型	SUJ2	FC250	SUJ2	A5056	58 HRC~ 高频淬火	58HRC ~	62~67HRC	可动挡块 ● 无定位孔型
JT-JAQLD	高刚性	SUJ2	FC250	SUJ2	A5056	58 HRC~ 高频淬火	58HRC ~	62~67HRC	可动挡块 ● 无定位孔型
JT-JAQFU	标准型	SUJ2	FC250	SUJ2	聚缩醛	58 HRC~ 高频淬火	58HRC ~	62~67HRC	可动挡块 ● 无定位孔型
JT-JAQLU	高刚性	SUJ2	FC250	SUJ2	聚缩醛	58 HRC~ 高频淬火	58HRC ~	62~67HRC	可动挡块 ● 无定位孔型
JT-JAQQD	标准型	SUJ2	FC250	SUJ2	A5056	58 HRC~ 高频淬火	58HRC ~	62~67HRC	可动挡块 ● 定位孔型
JT-JAQFQ	高刚性	SUJ2	FC250	SUJ2	A5056	58 HRC~ 高频淬火	58HRC ~	62~67HRC	可动挡块 ● 定位孔型
JT-JAQQU	标准型	SUJ2	FC250	SUJ2	聚缩醛	58 HRC~ 高频淬火	58HRC ~	62~67HRC	可动挡块 ● 定位孔型
JT-JAQFF	高刚性	SUJ2	FC250	SUJ2	聚缩醛	58 HRC~ 高频淬火	58HRC ~	62~67HRC	可动挡块 ● 定位孔型

高刚性钢球导柱组件(使用的高刚性钢球衬套OFQ01/OFQ02)的钢球数约为标准型钢球导柱组件的1.6倍，以低成本实现了接近于滑动导柱的刚性。

钢球衬套详细尺寸见P1312。

导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。

选型参数

选型表

型号		L
代码	D	L
标准型高刚性 JT-JAQFD JT-JAQLD JT-JAQFU JT-JAQLU JT-JAQQD JT-JAQFQ JT-JAQQU JT-JAQFF	20	90 100 110 120 130 140 150 160
	25	90 100 110 120 130 140 150 160 170 180 200
	32	110 120 130 140 150 160 170 180 200 220 240 260
	38	130 140 150 160 170 180 200 220 240 260 300
	50	170 180 200 220 240 260 300 350

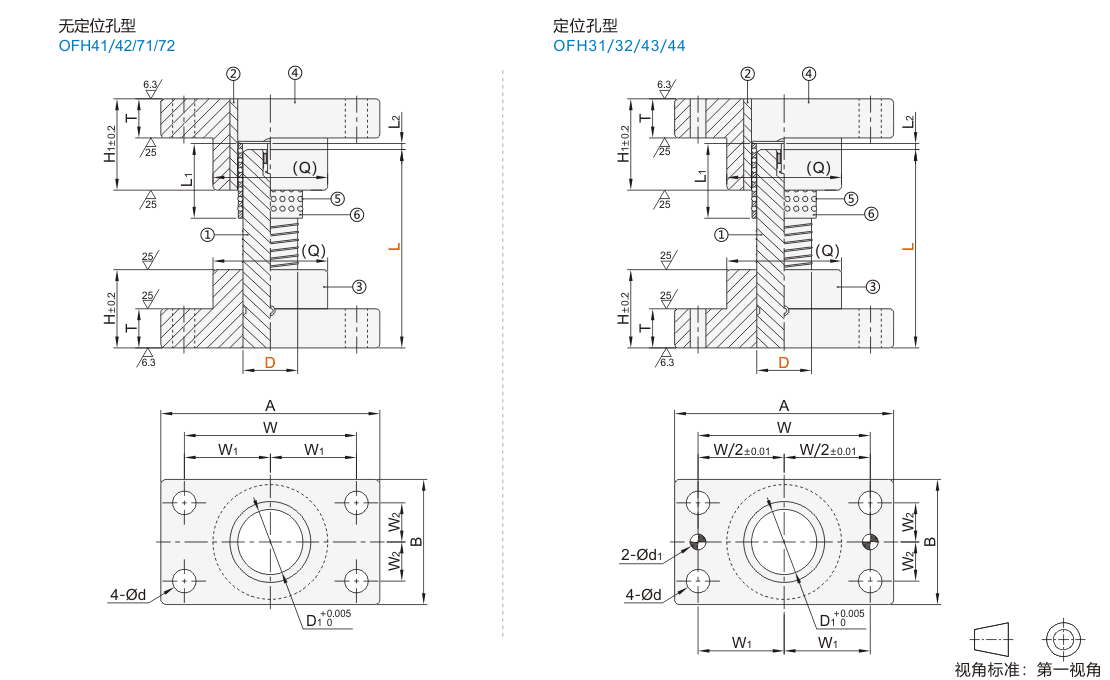

D	D1	A	B	d	H	H1	T	Q (参考)	L1	L2 (挡块可动量)	W	W1	W2	d1H7		附件螺钉	附件定位销 (仅定位孔型)
D	D1	A	B	d	H	H1	T	Q (参考)	L1	L2 (挡块可动量)	W	W1	W2	d1H7		附件螺钉	附件定位销 (仅定位孔型)	20	26	74	44	6.6	30	50	15	42	50	0 ~20	56	28	15	6	+0.012 0	TAC01-M6-L30	JT-XIKXD-M6-D6-L20
25	31	84	48	9	20	46	66	33	8	+0.015 0	TAC01-M8-L35	JT-XIKXD-M6-D8-L30											30	50			50	0 ~20			15
32	40	100	58	11	20	40	60	56	8		60	JT-XIKXD-M6-D8-L30	0 ~25	76	38	18	TAC01-M10-L40
38	48	130	75	11	50	70	25	73	70		0 ~29	100	50	22	10	TAC01-M10-L45	JT-XIKXD-M6-D10-L40
50	60	155	90	14	65	90	25	87	90		0 ~42	125	62.5	30	10	TAC01-M12-L50	JT-XIKXD-M6-D10-L40
