规格 *

标准型扁嘴搭扣

图片仅供参考

标准型扁嘴搭扣

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAESD	SPCC	镀铬	轻载型 ● 扁嘴型
JT-QAEUX	SPCC	镀镍	轻载型 ● 扁嘴型
JT-QAEDD	SUS304	—	轻载型 ● 扁嘴型
JT-QAEUQ	SUS304	滚筒研磨	轻载型 ● 扁嘴型
JT-QAEUF	C2801P	镀铬	轻载型 ● 扁嘴型

选型参数

型号		最大承载(kgf)		参考重量(kg/pcs)
代码	规格	JT-QAESD	JT-QAEDD	JT-QAESD	JT-QAEDD
JT-QAESD JT-QAEDD	22	7	8	0.01	0.01
	23	9	10	0.01	0.01
	37	20	23		0.02

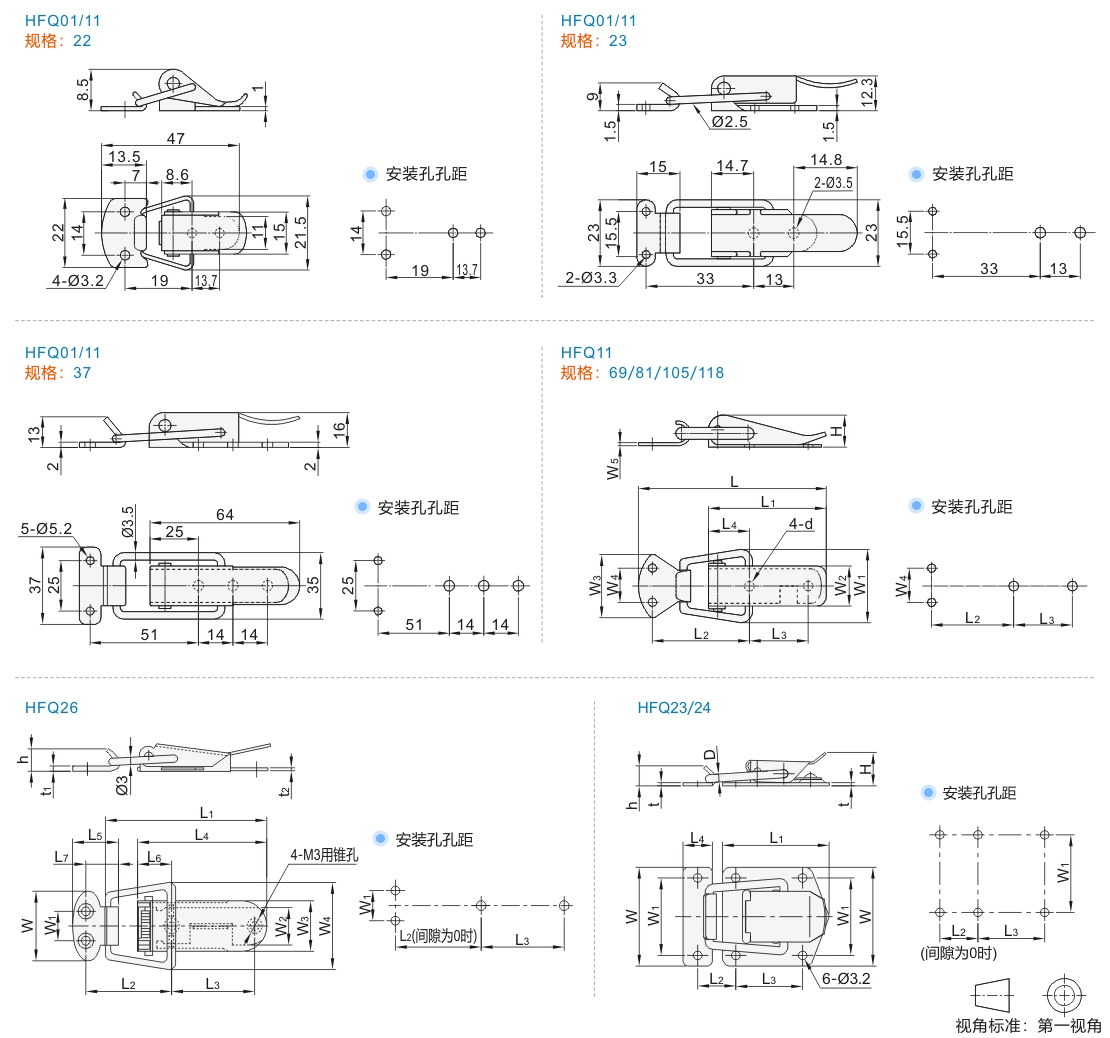

型号		L	L1	L2	L3	L4	W1	W2	W3	W4	W5	d	H	最大承载 (kgf)	参考重量 (kg/pcs)
代码	规格	L	L1	L2	L3	L4	W1	W2	W3	W4	W5	d	H	最大承载 (kgf)	参考重量 (kg/pcs)
JT-QAEDD	69	69	40	30	23	10.5	22	16	25.5	10	1.2	4	11.5	15	0.03
	81	81	53	35	34	12	31.5	21	28	12	1.5	4	12.5	20	0.04
	105	105	64	50	41	13	38	24	35	18	1.8	5	15	25	0.06
	118	118	73	53	34	16	40	26	40	21	2	5	17	30	0.JT-VMPSLCSFZMPNZFZ

JT-QAEUX

型号		L1	L2	L3	L4	L5	L6	L7	W	W1	W2	W3	W4	h	t1	t2	最大承载 (kgf)	参考重量 (kg/pcs)
代码	规格	L1	L2	L3	L4	L5	L6	L7	W	W1	W2	W3	W4	h	t1	t2	最大承载 (kgf)	参考重量 (kg/pcs)
JT-QAEUX	24	52	30	23	39	17.5	10	11.5	24	9.5	12.5	16	26	7	1.2	0.8	6	0.02
JT-QAEUX	28	64	33	34	51	18.5	12	12.5	28	12	15	21	32.5	9	1.5	1.4	20	0.04

型号		L1	L2	L3	L4	W	W1	H	h	D	t	拉伸承重 (kgf)	参考重量 (kg/pcs)
代码	规格	L1	L2	L3	L4	W	W1	H	h	D	t	拉伸承重 (kgf)	参考重量 (kg/pcs)
JT-QAEUQ JT-QAEUF	30	30	10	20	8	30	24	9.5	5.5	2.5	0.8	10	0.015
JT-QAEUQ JT-QAEUF	40	40	14	25	11	37	29	12.5	7.5	3	1.2	10	0.03

暂未上传文档资料
