平皮带输送机 中间驱动 鼓形轮防跑偏 双槽型材

产品属性: 主体 双槽型材 皮带类型 鼓形轮防跑偏型 轮直径 30 驱动 中间驱动 种类筛选 平皮带输送机
产品型号: 请点击左侧选项进行选型 重新选型
代码材质 / 型材材质 / 马达轴承盖1材质 / 马达轴承盖2材质 / 带轮固定座表面处理 / 型材表面处理 / 马达轴承盖1表面处理 / 马达轴承盖2表面处理 / 带轮固定座类型
JT-OFXSD铝材铝材SPCC铝材阳极氧化处理喷涂喷涂喷涂鼓形轮防跑偏型

特长:构造研发合理,本产品价格较为经济;还可调整驱动部位置的中间驱动型。

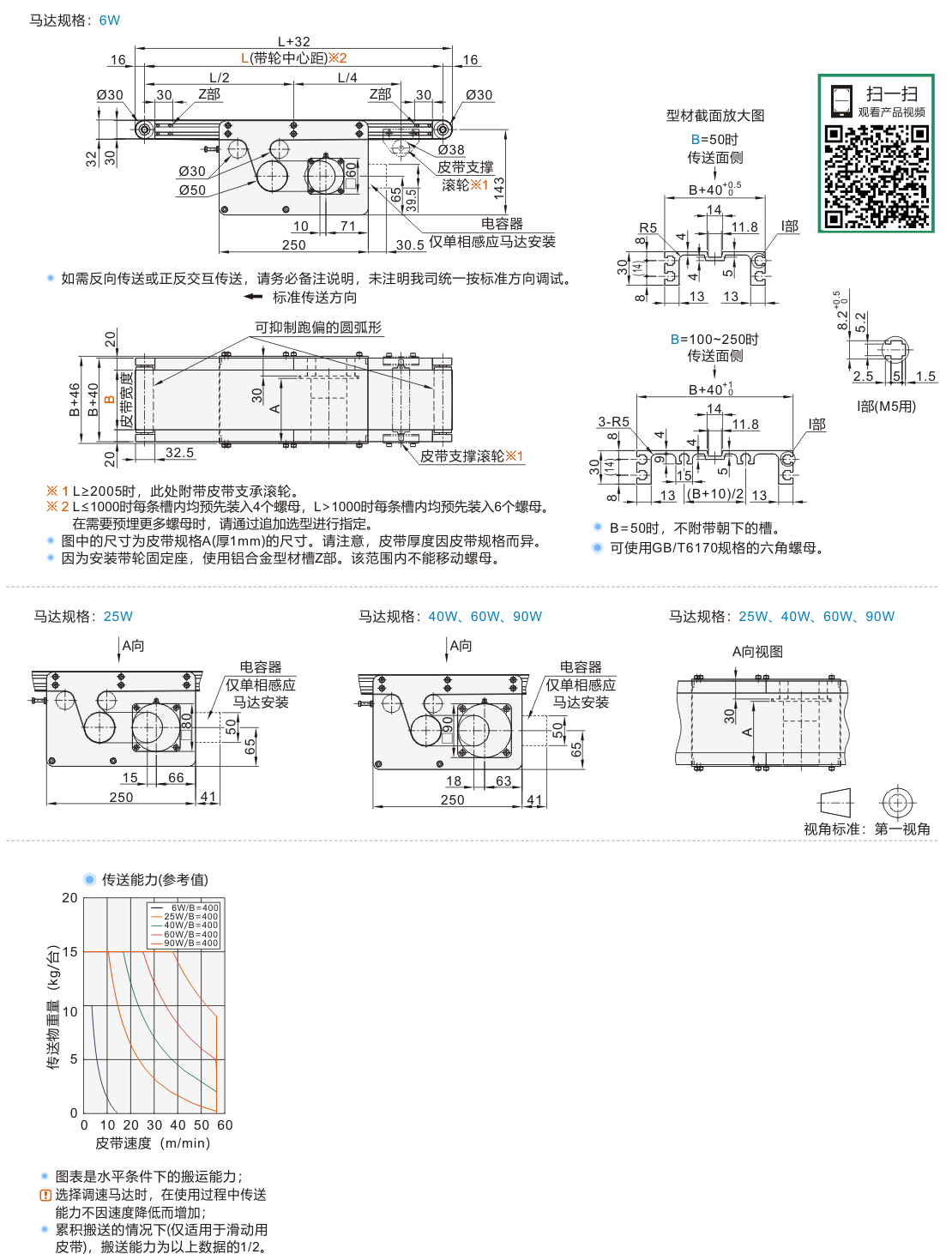

A尺寸表

输出功率
(W)
马达减速比A
规格制造商
6W速度控制马达中国大陆5~18130
25~180
松下5~18111
25~180118
25W三相马达中国大陆5~18131
25~180
速度控制马达5~18141
25~180
三相马达松下5~180115
速度控制马达125
40W三相马达中国大陆5~18168
25~180
速度控制马达5~18178
25~180
三相马达松下5~180142
速度控制马达152
60W三相马达中国大陆5~180197
速度控制马达
三相马达松下180
速度控制马达210
90W三相马达中国大陆5~180217.5
速度控制马达
三相马达松下195
速度控制马达234.5

齿轮头减速比

齿轮头
减速比
皮带速度(m/min)
50Hz60Hz
7.526.131.4
921.826.1
12.515.718.8
151315.7
1810.913
257.89.4
306.57.8
365.46.5
503.94.7
603.23.9
752.63.1
902.12.6
1001.92.3
1201.61.9
1501.31.5
18011.3

可能会因负载状态而减小。

此输送速度表参照中国大陆马达(1250转/min)。

长时间使用调节刻度不可低于60,调节刻度过低,马达扭矩减小,马达容易过载,同时调低马达速度,马达的动能会转化为热能,会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

选型参数

选型表

型号
L
最小单位5
马达选择
皮带规格
马达品牌
选择
代码B输出功率(W)电压(V)规格齿轮头减速比
JT-OFXSD
50
100
150
200
250
390~3000
6 25 40
60 90
TA220
(单相)
SCM
(速度控制马达)

7.5 9 12.5 15
18 25 30 36 50
60 75 90 100

120 150 180
输出功率为6W时,7 .5、9不适用。
L(经济型:黄色PVC)
M(经济型:黑色防静电PU)
N(经济型:绿色哑光PU)
K(经济型:墨绿色PVC)
R(经济型:绿色滑动型)
S(经济型:白色滑动型)
A(普通用:绿色)
B(普通用:白色)
C(滑动用:绿色)
D(滑动用:白色)
E(电子零件传送用:黑色)
F(食品传送用:白色)
P(耐油用:绿色)
H(非粘接用:白色)
J(无皮带)

T(中国大陆品牌)
S(松下马达)

松下马达停产,货期不稳定。

25 40
60 90
SA200
(三相)
INV
(变频器)
6 25 40
60 90
NV
(无马达)
NM
(无马达)
NH(无齿轮头)W(无马达、齿轮头)

选择了无马达、齿轮头时,马达安装孔间距将因马达输出功率而异。                                  选择了无马达、齿轮头时,主机将以部件状态交货。

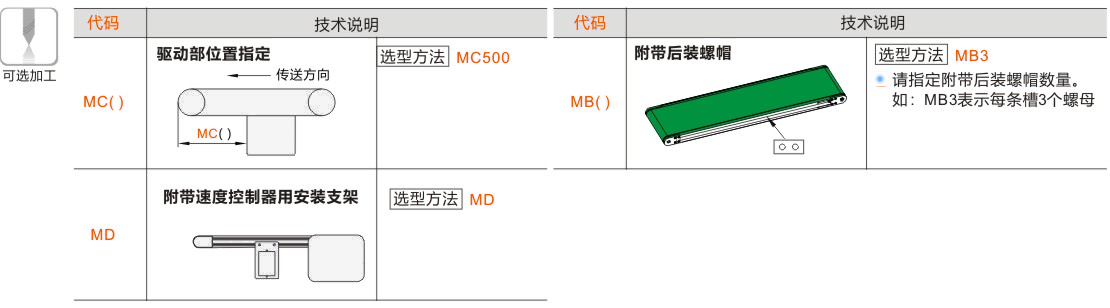

可选加工参数
产品名称
暂未上传文档资料
