缓冲器安装座 L形双孔横向型

图片仅供参考

缓冲器安装座 L形双孔横向型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

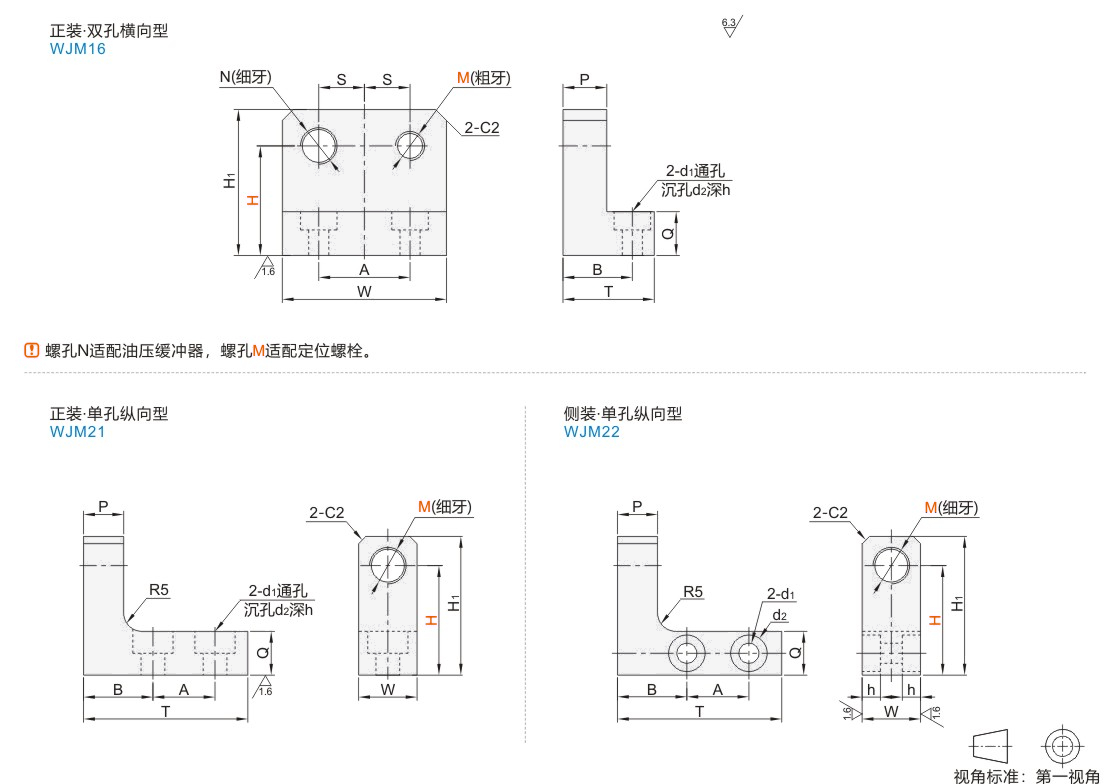

代码	材质	表面处理	类型
JT-ULGDX	S45C	镀硬铬	正装 ● 双孔横向型
JT-ULGUD	S45C	镀硬铬	正装 ● 单孔纵向型
JT-ULGUU	S45C	镀硬铬	侧装 ● 单孔纵向型

选型参数

JT-ULGDX

型号		H	N(细牙)	W	A	H1	S	T	B	P	Q	d1	d2	h
代码	M(粗牙)	H	N(细牙)	W	A	H1	S	T	B	P	Q	d1	d2	h
JT-ULGDX	5	25 30 35 40 45 50	M6×0.75	48	28	H+10	14	25	19	12	12	5.5	10	5
	6		M8×1.0
	8		M10×1.0

型号		M螺距	H	W	A	H1	T	B	P	Q	JT-ULGUD			JT-ULGUU
代码	M(细牙)	M螺距	H	W	A	H1	T	B	P	Q	d1	d2	h	d1	d2	h
JT-ULGUD JT-ULGUU	6	0.75	25 30 35 40 45 50	16	17	H+8	45	19	11	12	6.5	11	6	5.5	10	5
	8	1.0
	10	1.0
