研磨滚珠丝杠标准螺帽型

图片仅供参考

研磨滚珠丝杠标准螺帽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMQOQ	C3	AIS14 150HV	SCM420H	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型
JT-IMQOO	C5	AIS14 150HV	SCM420H	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型
JT-IMQOL	C7	AIS14 150HV	SCM420H	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

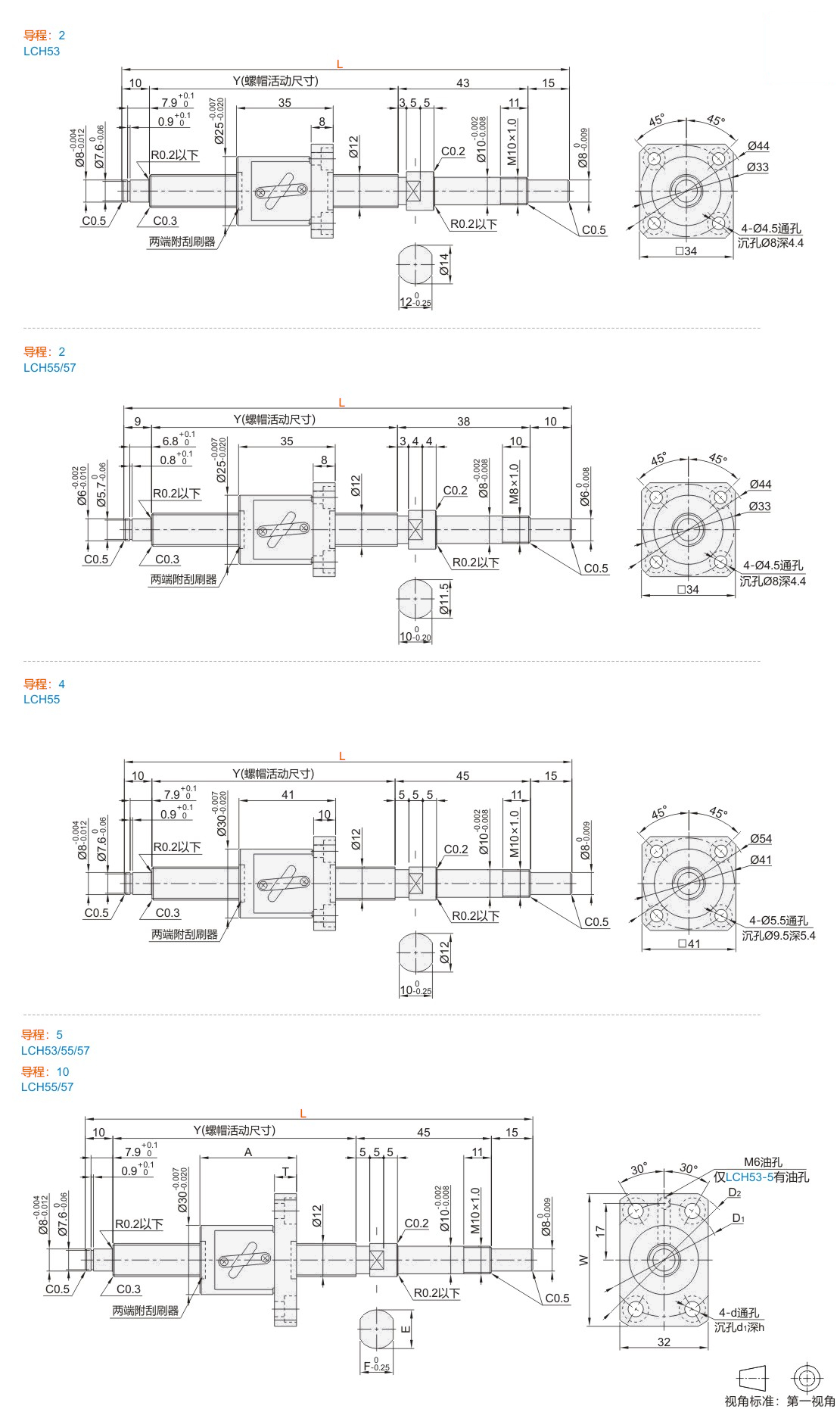

型号			最小单位1 L	Y	A	T	E	F	W	D1	D2	d	d1	h	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	预压扭矩 N・cm	基本额定负载
代码	丝杠轴径	导程	最小单位1 L	Y	A	T	E	F	W	D1	D2	d	d1	h	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	预压扭矩 N・cm	C(动)kN	Co(静)kN
JT-IMQOQ	12	2	150~400	L-68	—	—	—	—	—	—	—	—	—	—	1.5875	10.6	右旋	2.5圈1列	0 (预压件)	0.4~3.2	1.54	2.05
JT-IMQOQ	12	5	150~440	L-70	44	10	14	12	45	40	50	4.5	8	4.4	3.175	9.5		2.5圈1列	0 (预压件)	1.5~5.0	3.74	4.9
JT-IMQOO	12	2	150~450	L-57	—	—	—	—	—	—	—	—	—	—	1.5875	10.6		2.5圈1列	0.005以下	1.0以下	2.45	4.1
		4	150~400	L-70	—	—	—	—	—	—	—	—	—	—	2.3812	10.1					3.6	6.75
		5	150~450	L-70	44	10	12	10	45	40	50	4.5	8	4.4	3.175	9.5					5.95	9.8
		10	200~600	L-70	49	12	12	10	48	41	54	5.5	9.5	5.4	3.175	9.5		1.5圈1列		2.0以下	3.85	5.9
JT-IMQOL	12	2	150~450	L-57	—	—	—	—	—	—	—	—	—	—	1.5875	10.6		2.5圈1列	0.030以下	—	2.45	4.1
		5	150~450	L-70	44	10	12	10	45	40	50	4.5	8	4.4	3.175	9.5		2.5圈1列			5.95	9.8
		10	200~600	L-70	49	12	12	10	48	41	54	5.5	9.5	5.4	3.175	9.5		1.5圈1列			3.85	5.9

可选加工见可选加工参数。

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码					丝杠轴径			导程			支座形状			推荐丝杠固定座(规格型号)								推荐丝杠支撑座(规格型号)
JT-IMQOQ					12			2			圆法兰			JT-IVXSD-10(详情请在怡合达网站搜索查看)								JT-IVXDD-10(详情请在怡合达网站搜索查看)
JT-IMQOQ					12			5			方形			JT-IVXFD-10(详情请在怡合达网站搜索查看)								JT-IVXQD-10(详情请在怡合达网站搜索查看)
JT-IMQOO					12			2			圆法兰			JT-IVXSD-8(详情请在怡合达网站搜索查看)								JT-IVXDD-6(详情请在怡合达网站搜索查看)
								2			方形			JT-IVXFD-8(详情请在怡合达网站搜索查看)								JT-IVXQD-8(详情请在怡合达网站搜索查看)
								4 5 10			圆法兰			JT-IVXSD-10(详情请在怡合达网站搜索查看)								JT-IVXDD-10(详情请在怡合达网站搜索查看)
								4 5 10			方形			JT-IVXFD-10(详情请在怡合达网站搜索查看)								JT-IVXQD-10(详情请在怡合达网站搜索查看)
JT-IMQOL					12			2			圆法兰			JT-IVXSD-8(详情请在怡合达网站搜索查看)								JT-IVXDD-6(详情请在怡合达网站搜索查看)
								2			方形			JT-IVXFD-8(详情请在怡合达网站搜索查看)								JT-IVXQD-8(详情请在怡合达网站搜索查看)
								5 10			圆法兰			JT-IVXSD-10(详情请在怡合达网站搜索查看)								JT-IVXDD-10(详情请在怡合达网站搜索查看)
								5 10			方形			JT-IVXFD-10(详情请在怡合达网站搜索查看)								JT-IVXQD-10(详情请在怡合达网站搜索查看)

研磨滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMQOQ JT-IMQOO JT-IMQOL	12	2	JT-IAADD JT-IAADU JT-IAADX	1202B
		4		1204B
		5		1205B
		10		1210B

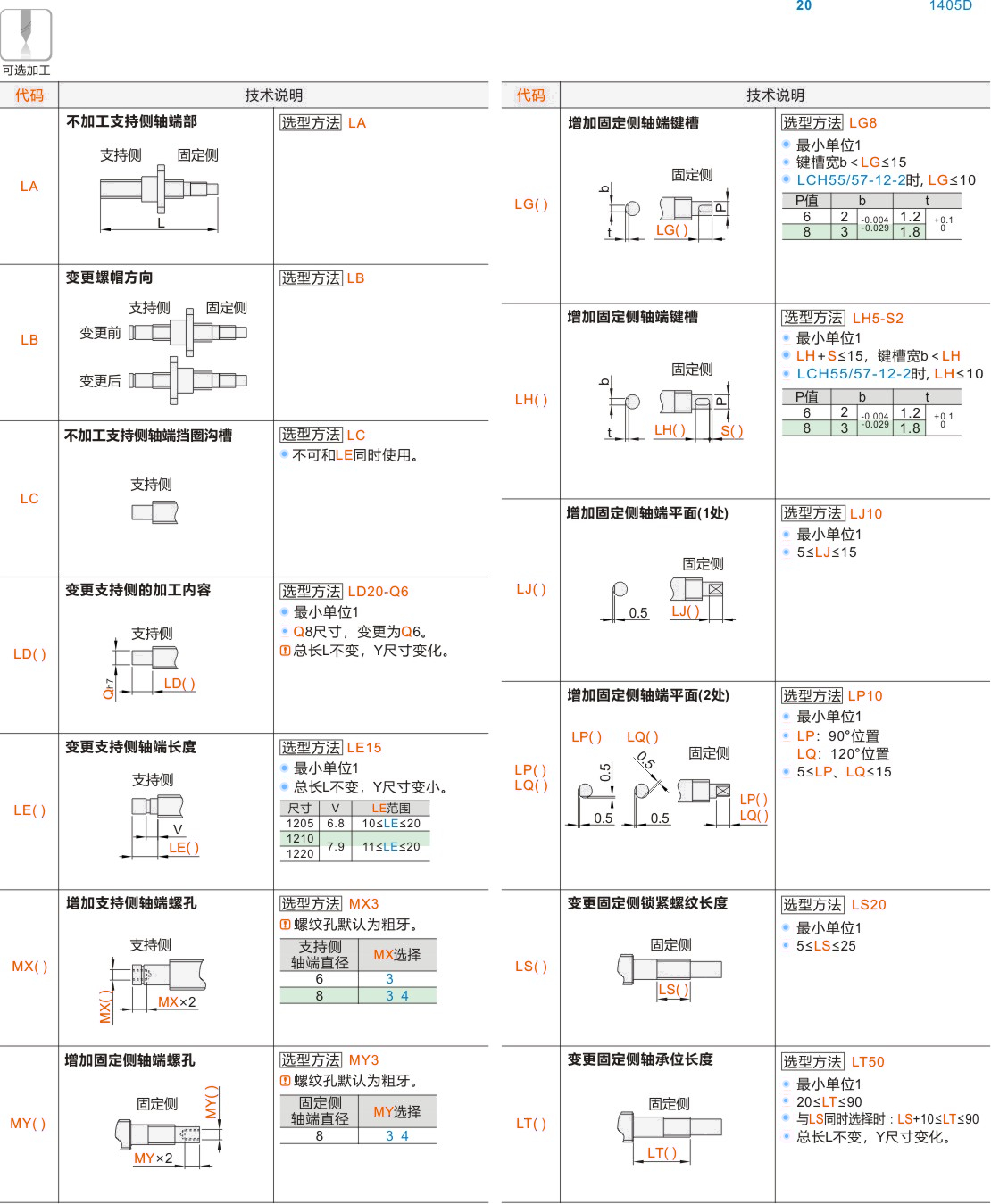

可选加工参数
