丝杠支座组件窄轨型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-IVAOO	铸铁	发黑	一般型传动座 ● 窄轨型

选型参数

选型表

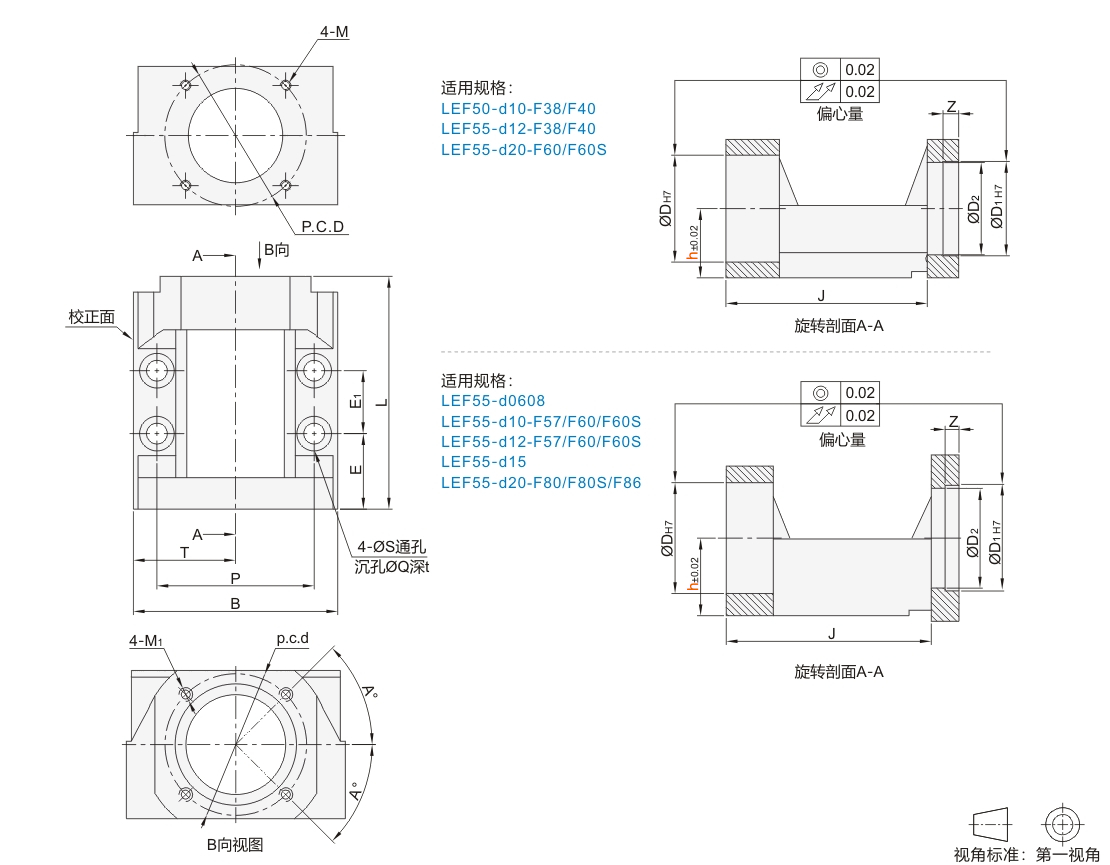

型号				适用电机类型	D1	P.C.D	M	D	p.c.d	A	M1	L	B	P	T	S	Q	t	E	E1	Z	D2	J	建议丝杠支座		建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																					固定侧	支撑侧	止口规格	安装 P.C.D	安装孔
代码	d	F*	h																					固定侧	支撑侧	止口规格	安装 P.C.D	安装孔
JT-IVAOO	0608※	38	17	伺服电机	30	45	M3	28	34	38	M3	61	52	41	26	5.5	9.5	2	19	20	5	28	54	JT-IVXSF-6/8	JT-IVXQD-8	30	45	Ø3.4
	0608※	40	17			46	M4	28	34	38	M3	61	52	41	26	5.5	9.5	2	19	20	5	28	54	JT-IVXSF-6/8	JT-IVXQD-8	30	46	Ø4.5
	10	38	22			45	M3	34	42	45	M4	74	65	50	32.5	6.6	11	2	24	20	5	29.6	平底	JT-IVXSD-10	JT-IVXLD-10	30	45	Ø3.4
		40				46	M4															29.6	平底			30	46	Ø4.5
		60			50	70	M5															36	65			50	70	Ø5.5
		60S			50	70	M4															36	65			50	70	Ø4.5
	12	38	25		30	45	M3	36	44	45	M4	74	65	50	32.5	6.6	11	1	24	20	5	29.6	平底	JT-IVXSD-12	JT-IVXLD-12	30	45	Ø3.4
		40			30	46	M4															29.6	平底			30	46	Ø4.5
		60			50	70	M5															36	65			50	70	Ø5.5
		60S					M4															36	65			50	70	Ø4.5
	15	60	28				M5	40	50	45	M5	84	70	55	35	6.6	11	2	25	28	5	36	74	JT-IVXSD-15	JT-IVXLD-15	50	70	Ø5.5
		60S					M4					84	70	55	35	6.6	11	2	25	28	5	36	74	JT-IVXSD-15	JT-IVXLD-15	50	70	Ø4.5
		80			70	90	M6					94	88	70	44	8.5	14	1	30	28	6	47	82	JT-IVXSD-15	JT-IVXLD-15	70	90	Ø6.5
		80S			70	90	M5					92	88	70	44	8.5	14	1	29	28	6	47	81	JT-IVXSD-15	JT-IVXLD-15	70	90	Ø6
	20	60	34		50	70	M5	57	72	38	M6	113	88	70	44	8.5	14	2	29	42	5	47	平底	JT-IVXSF-20	JT-IVXLD-20	50	70	Ø5.5
		60S			50	70	M4														5		平底		JT-IVXLD-20	50	70	Ø4.5
		80			70	90	M6														6		102		JT-IVXLD-20	70	90	Ø6.5
		80S			70	90	M5														6		102		JT-IVXLD-20	70	90	Ø6
	10	57	22	步进电机	38.1	66.7	M4	34	42	45	M4	74	65	50	32.5	6.6	11	2	24	20	5	36	65	JT-IVXSD-10	JT-IVXLD-10	38.1	66.7	Ø4.6
	12	57	25		38.1	66.7	M4	36	44	45	M4	74	65	50	32.5	6.6	11	1	24	20	5	36	65	JT-IVXSD-12	JT-IVXLD-12	38.1	66.7	Ø4.6
	15	57	28		38.1	66.7	M4	40	50	45	M5	82	70	55	35	6.6	11	2	24	28	5	36	73	JT-IVXSD-15	JT-IVXLD-15	38.1	66.7	Ø4.6
	15	86	28		73	98.4	M6	40	50	45	M5	92	88	70	44	8.5	14	1	29	28	6	47	81	JT-IVXSD-15	JT-IVXLD-15	73	98.4	Ø7
	20A	86	34		73	98.4	M6	57	72	38	M6	113	88	70	44	8.5	14	2	29	42	6	47	102	JT-IVXSF-20	JT-IVXLD-20	73	98.4	Ø7

*带S为松下电机，不带为其它品牌电机。
※0608适用丝杠轴径Ø6或Ø8。
