可调限位螺钉

组件类型

螺纹类型

选型参数

适用导轨规格 *

直线导轨用凸型侧面安装限位块

图片仅供参考

直线导轨用凸型侧面安装限位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

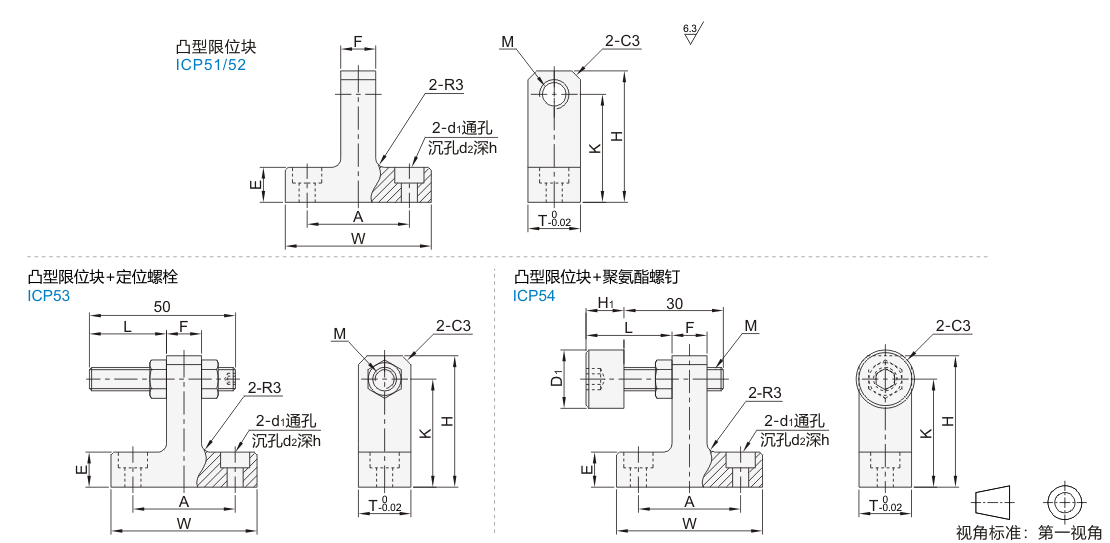

代码	限位孔	螺纹	本体 / 材质	本体 / 表面处理	螺栓/螺钉代码	螺母代码	类型
JT-HMFOD	螺纹孔	粗牙	S45C	镀硬铬	—	—	单件 ● 凸型限位块
JT-HMFOU	螺纹孔	细牙	S45C	镀硬铬	—	—	单件 ● 凸型限位块
JT-HMFOQ	螺纹孔	粗牙	S45C	镀硬铬	TAY02	TBK55	组件 ● 凸型限位块+定位螺栓
JT-HMFOF	螺纹孔	粗牙	S45C	镀硬铬	TDC61	—	组件 ● 凸型限位块+聚氨酯螺钉

特点：属于直板型和直角型的过渡结构，外形紧凑适合中等载荷。

选型参数

选型表

型号		W	H	A	E	T	F	M		K	d1	d2	h	有效调节行程L		H1	D1	适用导轨宽度系列	适用怡合达导轨型号
代码	适用导轨规格	W	H	A	E	T	F	粗牙	细牙	K	d1	d2	h	JT-HMFOQ	JT-HMFOF	H1	D1	适用导轨宽度系列	适用怡合达导轨型号
单件 JT-HMFOD JT-HMFOU 组件 JT-HMFOQ JT-HMFOF	15B	50	38	35	12	18	12	M6×1.0	M6×0.75	31	5.5	9	5	6~37	11~27	10	15	重载15系列	IBJ-H24/IBC-H28
	20A	50	35	35	12	18	12	M8×1.25	M8×1.0	27	5.5	9	5		11~30	13	20	微型20系列	—
	20B	50	45	35	12	18	12	M8×1.25	M8×1.0	37	5.5	9	5		11~30	13	20	重载20系列	IBJ/IBP-H30 IBC/IBF-H30
	25A	50	40	35	16	20	16	M8×1.25	M8×1.0	32	6.6	11	6	8~33	14~26	13	20	微型25系列	—
	25B	50	51	35	16	20	16	M8×1.25	M8×1.0	44	6.6	11	6		14~26	13	20	重载25系列	IBJ/IBP-H36 IBC/IBF-H40
	30B	65	60	45	16	24	16	M10×1.5	M10×1.0	51	9	14	8		16~28	15	25	重载30系列	IBJ/IBP-H42 IBC/IBF-H45
