支柱固定夹螺孔垂直开口式

图片仅供参考

支柱固定夹螺孔垂直开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNYSD	S45C	发黑	TAC01	孔距固定型 ● 标准型
JT-PNYSU	S45C	喷细砂无电解镀镍	TAC21	孔距固定型 ● 标准型
JT-PNYSO	A6063	黑色阳极氧化	TAC01	孔距固定型 ● 标准型
JT-PNYSM	SUS304	—	TAC21	孔距固定型 ● 标准型
JT-PNYDD	S45C	发黑	TAC01	孔距固定型 ● 薄型
JT-PNYDU	S45C	喷细砂无电解镀镍	TAC21	孔距固定型 ● 薄型
JT-PNYDO	A6063	黑色阳极氧化	TAC01	孔距固定型 ● 薄型
JT-PNYDX	A6063	本色阳极氧化	TAC21	孔距固定型 ● 薄型
JT-PNYDM	SUS304	—	TAC21	孔距固定型 ● 薄型
JT-PNYUD	S45C	发黑	TAC01	孔距选择型 ● 标准型
JT-PNYUU	S45C	喷细砂无电解镀镍	TAC21	孔距选择型 ● 标准型
JT-PNYQD	S45C	发黑	TAC01	孔距选择型 ● 薄型
JT-PNYQU	S45C	喷细砂无电解镀镍	TAC21	孔距选择型 ● 薄型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

DH7公差为开口槽加工前的公差。

附件螺钉

D	JT-PNYSD/JT-PNYSO/JT-PNYUD		JT-PNYDD/ 15/31	JT-PNYSU/JT-PNYSM/JT-PNYUU		JT-PNYDU/JT-PNYDX/JT-PNYDM/JT-PNYQU
8	对应代码 TAC01	M5×12 1个		对应代码 TAC21	M5×12 1个
10		M5×16 1个			M5×16 1个
12		M5×16 1个			M5×16 1个
15		M5×20 2个	M5×20 1个		M5×20 2个	M5×20 1个
20		M6×25 2个	M6×25 1个		M6×25 2个	M6×25 1个
25		M6×30 2个	M6×30 1个		M6×30 2个	M6×30 1个
30		M8×40 2个	M8×40 1个		M8×40 2个	M8×40 1个
35		M8×45 2个	M8×45 1个		M8×45 2个	M8×45 1个
40		M8×50 2个	M8×50 1个		—
50		M10×65 2个	M10×65 1个		—

选型参数

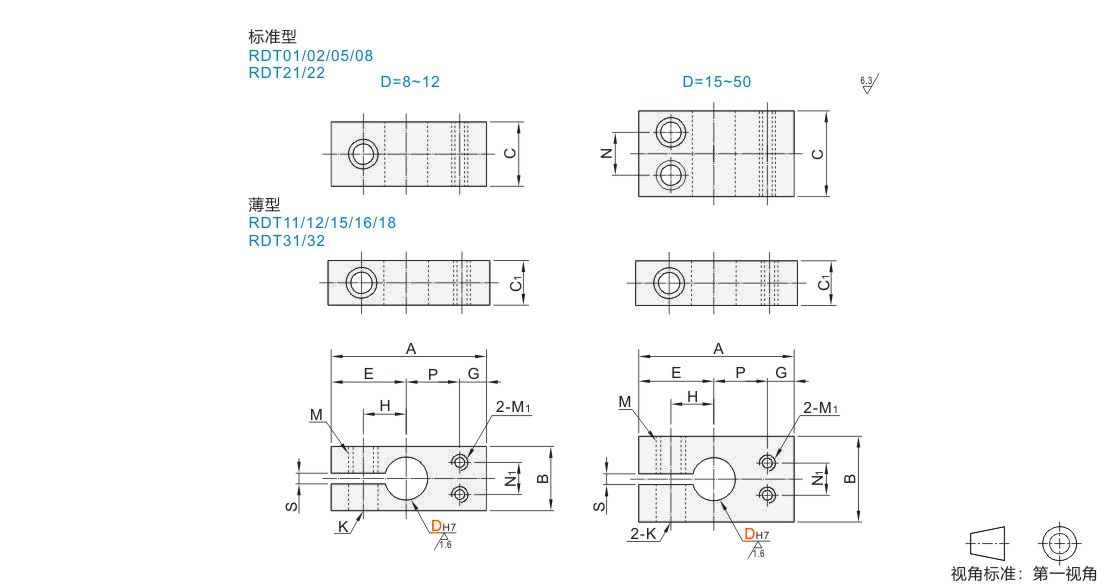

孔距固定型

型号			P	A	B	C	C1	E	G	H	N1	M1	N	M	K	S
代码	DH7		P	A	B	C	C1	E	G	H	N1	M1	N	M	K	S
标准型 JT-PNYSD JT-PNYSU JT-PNYSO JT-PNYSM 薄型 JT-PNYDD JT-PNYDU JT-PNYDO JT-PNYDX JT-PNYDM	8	+0.015 0	10	29	12	12	—	14	5	8	6	M3	—	M5	5.5	1.2~2.3
	10	+0.015 0	11	31	16	16	9	15		9	8	M4
	12	+0.018 0	13	34	16	16	9	16		10	8	M4
	15	+0.018 0	17	45	22	22	12	20	8	12	12	M5	12
	20	+0.021 0	20	52	28	28	16	22	10	15	16	M6	14	M6	6.6
	25		23	58	32	32	19	25		18	20	M6	16	M6	6.6
	30		27	66	40	40	19	29		21	25	M8	20	M8	9
	35	+0.025 0	30	72	45	45	22	32		24	28
JT-PNYSD JT-PNYDD	40		35	79	50	50	25	34		26	30
JT-PNYSD JT-PNYDD	50		45	103	65	65	32	43	15	33	38	M10	32	M10	11	2.5~3.5

孔距选择型

型号			P	A	B	C	C1	E	G	H	N1	M1	N	M	K	S
代码	DH7		P	A	B	C	C1	E	G	H	N1	M1	N	M	K	S
标准型 JT-PNYUD JT-PNYUU 薄型 JT-PNYQD JT-PNYQU	10	+.015 0	20 30	A=P+E+G	16	16	9	15	5	9	8	M4	—	M5	5.5	1.2~2.3
	12	+0.018 0	20 30		16	16	9	16	5	10	8	M4	—
	15	+0.018 0	25 30		22	22	12	20	8	12	12	M5	12
	20	+0.021 0	30 40		28	28	16	22	10	15	16	M6	14	M6	6.6
	25		30 40		32	32	19	25		18	20	M6	16	M6	6.6
	30		40 50		40	40	19	29		21	25	M8	20	M8	9
	35	+0.025 0			45	45	22	32		24	28
	40				50	50	25	34		26	30
JT-PNYUD JT-PNYQD	50		50 60		65	65	32	44	15	34	38	M10	32	M10	11	2.5~3.5
