导入表面形状

肩部

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

3~35/0.1

定位部长度B(mm) *

5~50/1

安装部直杆长度L(mm) *

5~25/1

图片仅供参考

定位销炮弹形带肩型外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：导入部呈R形，因此可顺畅地拔插工件。无导入侧P尺寸部的研磨退刀槽，不易导致折损。
工艺孔加工条件：R≥3。(工艺孔详细尺寸见产品简介)

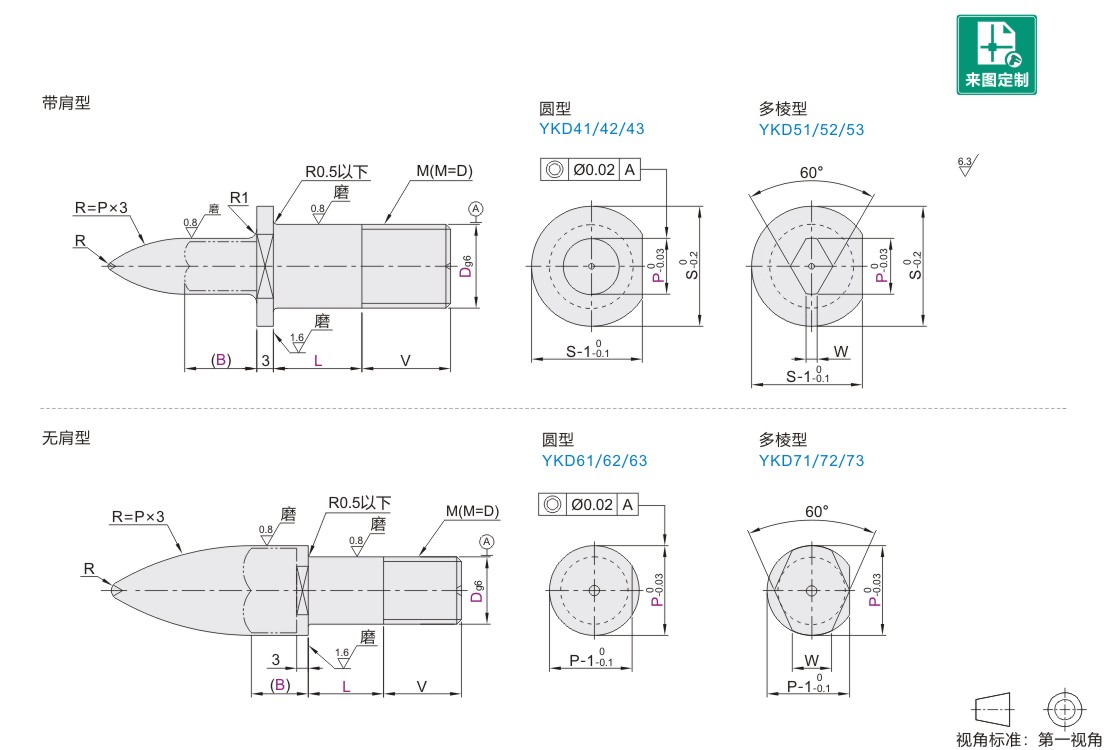

选型参数

带肩型

型号			最小单位0.1	最小单位1	最小单位1	V	S	R
代码	Dg6		P	B(B≤4×P)	L(L≥B/5)	V	S	R
圆型多棱型 JT-RONFD JT-RONOD JT-RONFU JT-RONOU JT-RONFQ JT-RONOQ	6	-0.004 -0.012	3.0～7.0	5～28	5～15	6	9	1
	8	-0.005 -0.014	3.0～9.0	5～30	5～20	10	11
	10	-0.005 -0.014	4.0～11.0	5～40	5～20	12	13
	12	-0.006 -0.017	6.0～13.0	5～50	10～25	15	15
	16	-0.006 -0.017	10.0～17.0	5～50	10～25	18	19	2

无肩型

型号			最小单位0.1	最小单位1	最小单位1	V	R	W
代码	Dg6		P	B	L	V	R	W
圆型多棱型 JT-RONXD JT-RONLD JT-RONXU JT-RONLU JT-RONXQ JT-RONLQ	6	-0.004 -0.012	8.0～12.0	5～30	5～15	6	2	3
	8	-0.005 -0.014	10.0～16.0		5～20	10		3.5
	10	-0.005 -0.014	12.0～20.0		5～20	12		4
	12	-0.006 -0.017	14.0～25.0		10～25	15	3	6
	16	-0.006 -0.017	18.0～32.0			18		8
	20	-0.007 -0.020	22.0～35.0			22		9

W尺寸

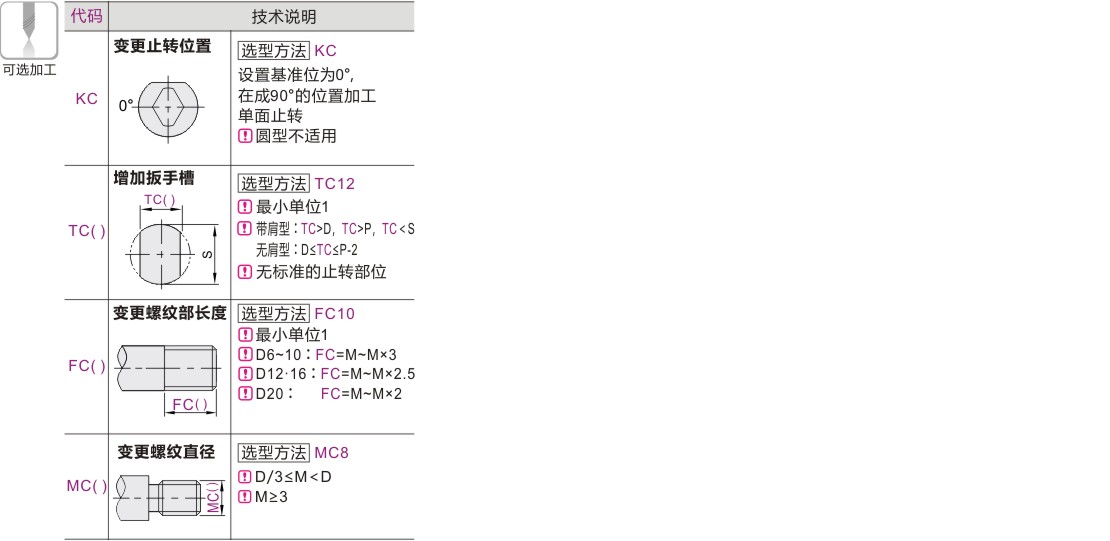

可选加工参数

暂未上传文档资料

定位销 炮弹形 带肩型 外螺纹型
