产品详情
文档下载

拖链

代码	内高	横梁	打开方式	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KBASD	18	桥式	不可打开	单腔	工程塑料	黑色	-40℃~80℃	UL94-V2	一般用 ● 小型
JT-KBAFD	20	半封闭式	内径打开	单腔	工程塑料	黑色	-40℃~80℃	UL94-V2	一般用 ● 小型

特点：体积小，节省安装空间的轻型拖链，特别适合自动化机器高速应用。
本系列拖链包含一套接头（移动端、固定端各一个）。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	适用拖链内高	梳状板	材质	颜色	允许温度	阻燃等级
VDF01	小型拖链用	18	有	工程塑料	黑色	-40℃~120℃	UL94-HB
VDF02		18	无
VDF41		20	有
VDF42		20	无

选型参数

拖链

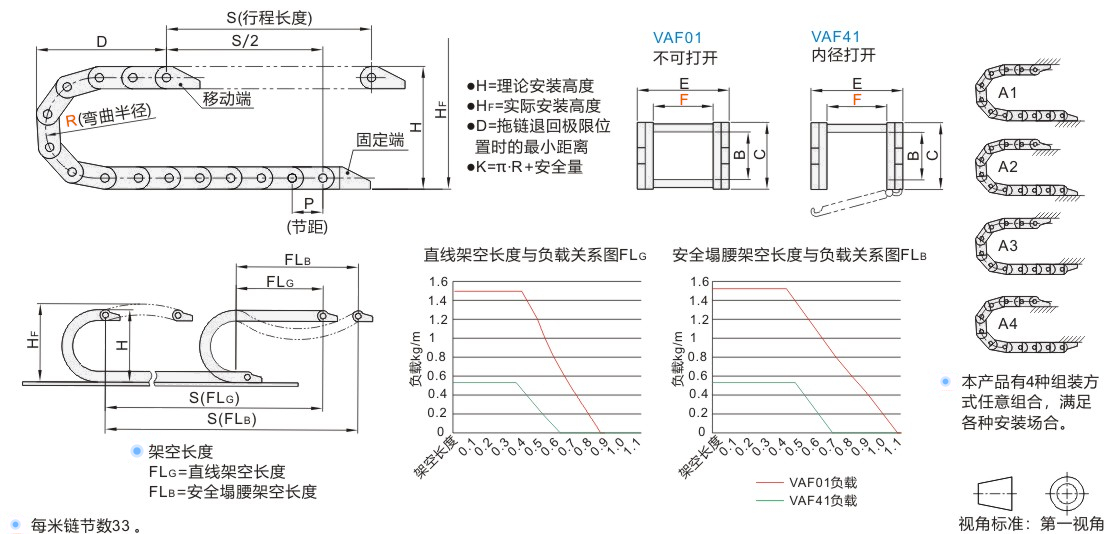

型号		弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际安装高度HF	理论安装尺寸			重量 kg/m
代码	内宽 F	弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际安装高度HF	H	D	K	重量 kg/m
JT-KBASD	15	38	1~	VDF01 VDF02	30.5	16	18	23	26	119	99	95	185	≈0.35
	15	48							26	139	119	105	215	≈0.35
	25	38							36	119	99	95	185	≈0.40
	25	48							36	139	119	105	215	≈0.40
	38	38							49	119	99	95	185	≈0.46
	38	48							49	139	119	105	215	≈0.46
JT-KBAFD	25	38		VDF41 VDF42			20	25	36	121	101	96	185	≈0.32
	25	48							36	141	121	106	215	≈0.32
	38	38							49	121	101	96	185	≈0.40
	38	48							49	141	121	106	215	≈0.40
	50	38							61	121	101	96	185	≈0.41
	50	48							61	141	121	106	215	≈0.41

在选择安装高度时，应当参考表中实际安装高度HF值。
架空长度请参考架空长度与负载关系图，超长或超载时请致电怡合达。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

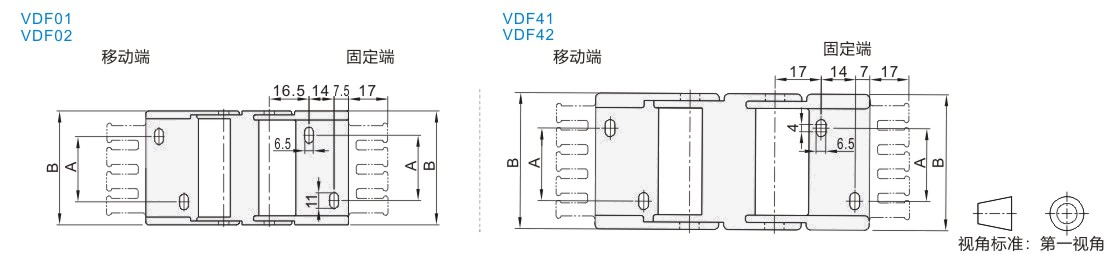

接头

型号		A	B	适用拖链
代码	内宽F	A	B	适用拖链
VDF01 VDF02	15	—	25.5	JT-KBASD
	15	—	25.5		25	10	35.5
	38	23	48.5
	VDF41 VDF42	25	10		36.3	JT-KBAFD
38		25	10	23	36.3		49.3
50		35	61.3
