规格 *

颜色 *

蝶形铰链平型沉孔型/锥孔型

图片仅供参考

蝶形铰链平型沉孔型/锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 颜色	转轴 / 材质	转轴 / 表面处理	类型
JT-QAMSD	PA6	黑色	SPCC	镀锌	经济型 ● 锥孔型/沉孔型
JT-QAMSX	PA6	黑色/白色	SPCC	镀锌	普通型 ● 沉孔型

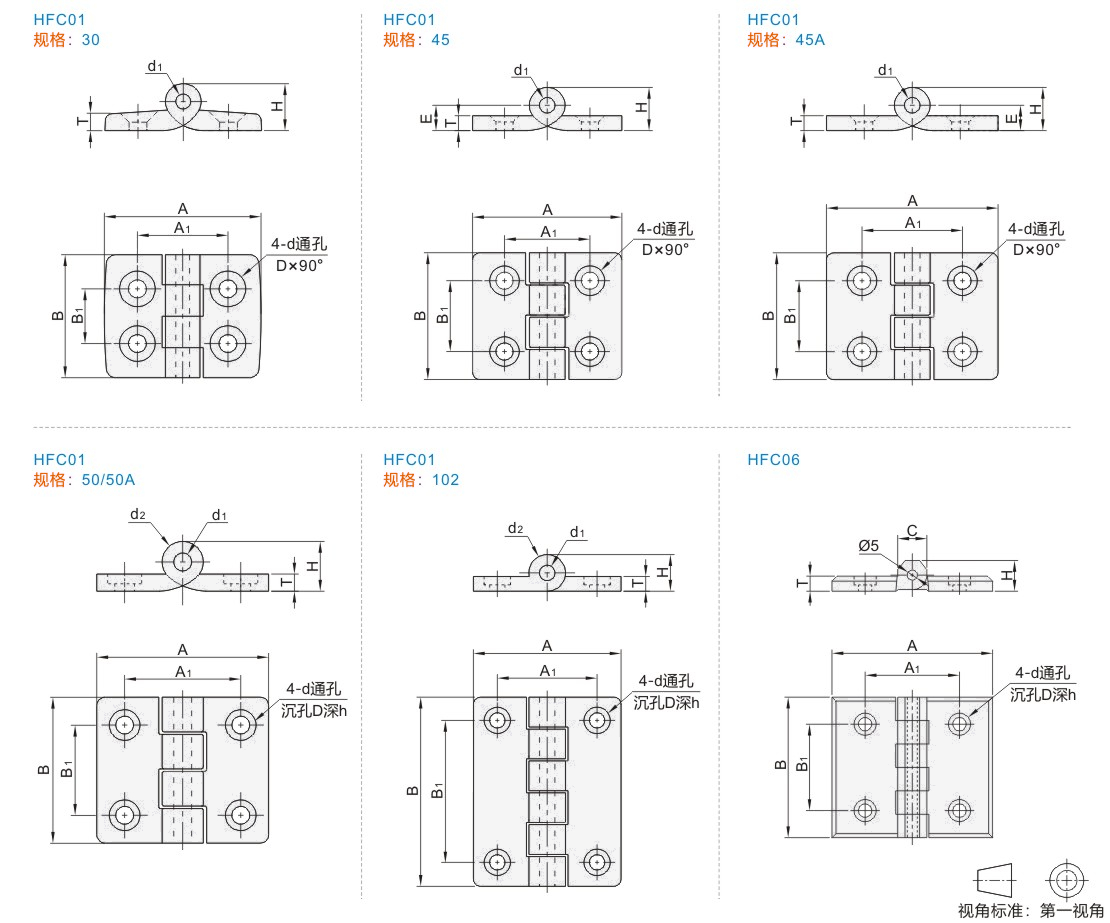

选型参数

经济型

型号									A	B		A1			B1					H		h			T				E		D					d		d1		d2		负载 (kg)				参考重量 (kg/pcs)
代码							规格		A	B		A1			B1					H		h			T				E		D					d		d1		d2		负载 (kg)				参考重量 (kg/pcs)
JT-QAMSD							30		39	30		20			14					9.5		—			5				—		8					4.2		3		—		7				0.01
							45		52.5	45		30			24					16					8				9		13					6.5		6				10				0.03
							45A		60	45		35			24					16					8				9		13					6.5						12				0.04
							50		60	50		40			30					18		6			10				—		12.5					8.3				18		12				0.04
							50A		70	50		46			30					20					10						10					6.5						13				0.05
							102		80	102		49.5			72.5					19.5					11.5						14					9.4						16				0.08

容许负载为使用2个时的数值。

普通型

型号								颜色	A	B					A1		B1			H				C	T			D			d				h	负载 (kg)					参考重量 (kg/pcs)
代码							规格	颜色	A	B					A1		B1			H				C	T			D			d				h	负载 (kg)					参考重量 (kg/pcs)
JT-QAMSX							48	E(黑色) W(白色)	47	48					32		30			12.5				12.6	6			9.5			5.5				3.8	10					0.02
							59		62	59					42		37			15.5				14.5	7.5			11			6.6				4.4	15					0.04
							70		80	70					47		43			15.5				14.5	7.5			11			6.6				4.4	15					0.04

容许负载为使用2个时的数值。
