导座

类型

选型参数

导柱外径D(mm) *

总长L(mm) *

滑动型独立导柱组件

图片仅供参考

滑动型独立导柱组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

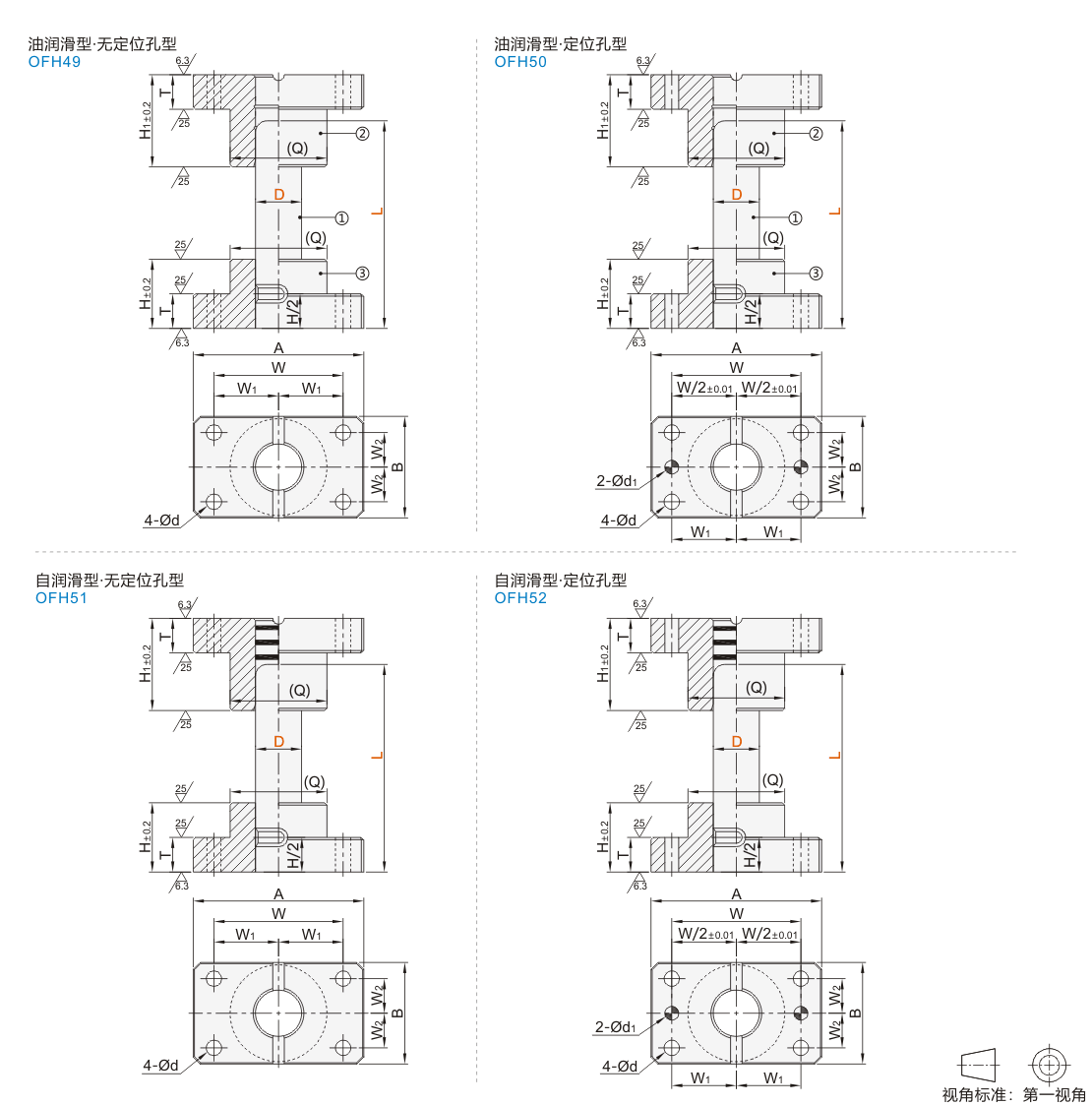

代码	材质 / ①导柱	材质 / ②导座	材质 / ③导柱座	硬度 / ①导柱	类型
JT-JAQFG	S45C	FC250	FC250	55HRC~ 高频淬火	油润滑型 ● 无定位孔型
JT-JAQOS	S45C	FC250	FC250	55HRC~ 高频淬火	油润滑型 ● 定位孔型
JT-JAQOD	S45C	FC250+ 特殊固体润滑剂(镶嵌)	FC250	55HRC~ 高频淬火	自润滑型 ● 无定位孔型
JT-JAQOU	S45C	FC250+ 特殊固体润滑剂(镶嵌)	FC250	55HRC~ 高频淬火	自润滑型 ● 定位孔型

导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。

选型参数

选型表

型号		L
代码	D	L
JT-JAQFG JT-JAQOS JT-JAQOD JT-JAQOU	20	80 90 100 110 120 130 140 150 160
	25	80 90 100 110 120 130 140 150 160 170 180 200
	32	90 100 110 120 130 140 150 160 170 180 200 220 250
	38	110 120 130 140 150 160 170 180 200 220 250 280 300
	50	160 170 180 200 220 250 280 300 350
	60	180 200 220 250 280 300 350 400

D	A	B	d	H	H1	T	Q(参考)	W	W1	W2	d1H7		附件螺钉	附件定位销(仅定位孔型)
20	74	44	6.6	30	40	15	42	56	28	15	6	+0.012 0	TAC01 -M6-L30	BLV61 -m6-D6-L20
25	84	48	9	30	45	20	46	66	33	15	8	+0.015 0	TAC01 -M8-L35	BLV61 -m6-D8-L30
32	100	58	11	40	50	20	56	76	38	18	8		TAC01 -M10-L40	BLV61 -m6-D8-L30
38	130	75	11	50	60	25	73	100	50	22	10		TAC01 -M10-L45	BLV61 -m6-D10-L40
50	155	90	14	65	85	25	87	125	62.5	30	10		TAC01 -M12-L50	BLV61 -m6-D10-L40
60	190	120	18	75	100	30	117	150	75	40	13	+0.018 0	TAC01 -M16-L60	BLV61 -m6-D13-L50
