选型参数

安装部直径D(mm) *

定位部直径P(mm) *

L *

2~42/1

B *

2~20/0.1

图片仅供参考

定位销小头锥角型直杆无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RMPSD	P尺寸选择型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RMPDD	P尺寸选择型 / Dp6	SKS3	淬火硬度58~61HRC	—
—	P尺寸选择型 / Dg6	SKS3	淬火硬度58~61HRC	—
JT-RMPFD	P. L . B尺寸指定型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RMPOD	P. L . B尺寸指定型 / Dp6	SKS3	淬火硬度58~61HRC	—
—	P. L . B尺寸指定型 / Dg6	SKS3	淬火硬度58~61HRC	—
JT-RMPSU	P尺寸选择型 / Dm6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RMPDU	P尺寸选择型 / Dp6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
—	P尺寸选择型 / Dg6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RMPFU	P. L . B尺寸指定型 / Dm6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RMPOU	P. L . B尺寸指定型 / Dp6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
—	P. L . B尺寸指定型 / Dg6	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RMPSQ	P尺寸选择型 / Dm6	SKS3	—	—
JT-RMPDQ	P尺寸选择型 / Dp6	SKS3	—	—
—	P尺寸选择型 / Dg6	SKS3	—	—
JT-RMPFQ	P. L . B尺寸指定型 / Dm6	SKS3	—	—
JT-RMPOQ	P. L . B尺寸指定型 / Dp6	SKS3	—	—
—	P. L . B尺寸指定型 / Dg6	SKS3	—	—
JT-RMPSO	P尺寸选择型 / Dm6	SUS304	—	—
JT-RMPDO	P尺寸选择型 / Dp6	SUS304	—	—
—	P尺寸选择型 / Dg6	SUS304	—	—
JT-RMPFO	P. L . B尺寸指定型 / Dm6	SUS304	—	—
JT-RMPOO	P. L . B尺寸指定型 / Dp6	SUS304	—	—
—	P. L . B尺寸指定型 / Dg6	SUS304	—	—
JT-RMPSX	P尺寸选择型 / Dm6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RMPDX	P尺寸选择型 / Dp6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
—	P尺寸选择型 / Dg6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RMPFX	P. L . B尺寸指定型 / Dm6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RMPOX	P. L . B尺寸指定型 / Dp6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
—	P. L . B尺寸指定型 / Dg6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RMPSM	P尺寸选择型 / Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RMPDM	P尺寸选择型 / Dp6	SUS440C	淬火硬度48~53HRC	—
—	P尺寸选择型 / Dg6	SUS440C	淬火硬度48~53HRC	—
JT-RMPFM	P. L . B尺寸指定型 / Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RMPOM	P. L . B尺寸指定型 / Dp6	SUS440C	淬火硬度48~53HRC	—
—	P. L . B尺寸指定型 / Dg6	SUS440C	淬火硬度48~53HRC	—
—	P尺寸选择型 / Dm6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P尺寸选择型 / Dp6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RMPUS	P尺寸选择型 / Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P. L . B尺寸指定型 / Dm6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P. L . B尺寸指定型 / Dp6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RMPXS	P. L . B尺寸指定型 / Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm

P尺寸公差表

P	g6
1.50~3	-0.002 -0.008
3.01~6	-0.004 -0.012
6.01~10	-0.005 -0.014
10.01~18	-0.006 -0.017
18.01~20	-0.007 -0.020

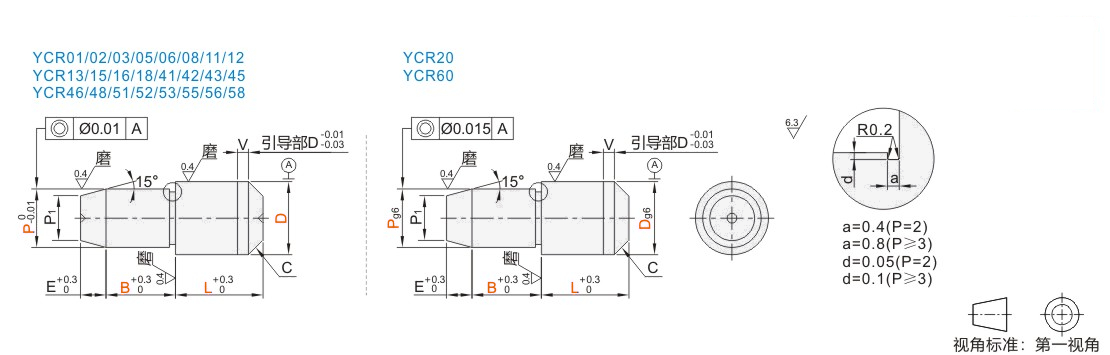

SUS440C材质的D部加工有识别槽。
P₁=P-E*tan15*2
工艺孔加工条件：D≠P且（D·P·L·B)≥4且P1>3（工艺孔详细尺寸见产品简介）

选型参数

P尺寸选择型

型号		D公差			P	L	B	C	E	V
代码	D	m6	p6	g6	P	L	B	C	E	V
Dm6 JT-RMPSD JT-RMPSO JT-RMPSU JT-RMPSX JT-RMPSQ JT-RMPSM Dp6 JT-RMPDD JT-RMPDO JT-RMPDU JT-RMPDX JT-RMPDQ JT-RMPDM Dg6 JT-RMPUS	2	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	1 2	4	2	0.3	0.5	0
	3	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	1 2 3	5	3	0.5	0.5	1
	4	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	2 3 4	5	3	1	1
	5				2 3 4 5	10	5		2
	6				2 3 4 5 6	10	5		2
	8	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	3 4 5 6 8	15	6	1.5	3	2
	10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	3 4 5 6 8 10		8	2
	12	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	4 5 6 8 10 12
	13				5 6 8 10 12 13	22			4
	16				8 10 12 13 14 15 16	22	10	3
	20	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	12 13 14 15 16 20	30	10	3

P.L.B尺寸指定型

型号		D公差			最小单位0.01	最小单位1	最小单位0.1	C	E	V
代码	D	m6	p6	g6	P	L	B	C	E	V
Dm6 JT-RMPFD JT-RMPFO JT-RMPFU JT-RMPFX JT-RMPFQ JT-RMPFM Dp6 JT-RMPOD JT-RMPOO JT-RMPOU JT-RMPOX JT-RMPOQ JT-RMPOM Dg6 JT-RMPXS	2	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	1.00~2.00	2~6	2.0~15.0	0.3	0.5	0
	3	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	1.00~3.00	3~10		0.5	0.5	1
	4	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	1.50~4.00	4~12		1	1
	5				2.00~5.00	5~15			2
	6				2.00~6.00	5~18	2.0~20.0		2
	8	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	3.00~8.00	6~22	2.0~20.0	1.5	3	2
	10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	3.00~10.00	8~24	3.0~20.0	2
	12	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	5.00~12.00	10~26	3.0~20.0
	13				6.00~13.00	12~28	5.0~20.0		4
	16				10.00~16.00	13~35		3
	20	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	13.00~20.00	16~42		3

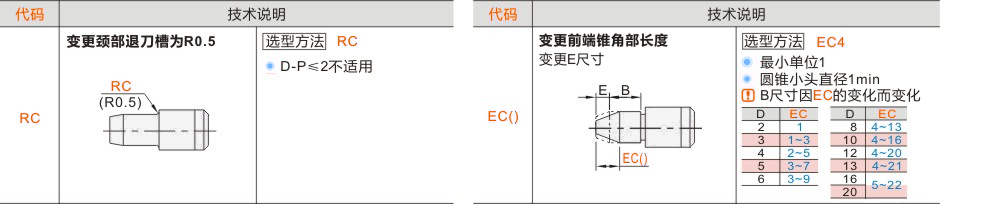

可选加工参数
