圆形棱锥花纹把手

图片仅供参考

圆形棱锥花纹把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

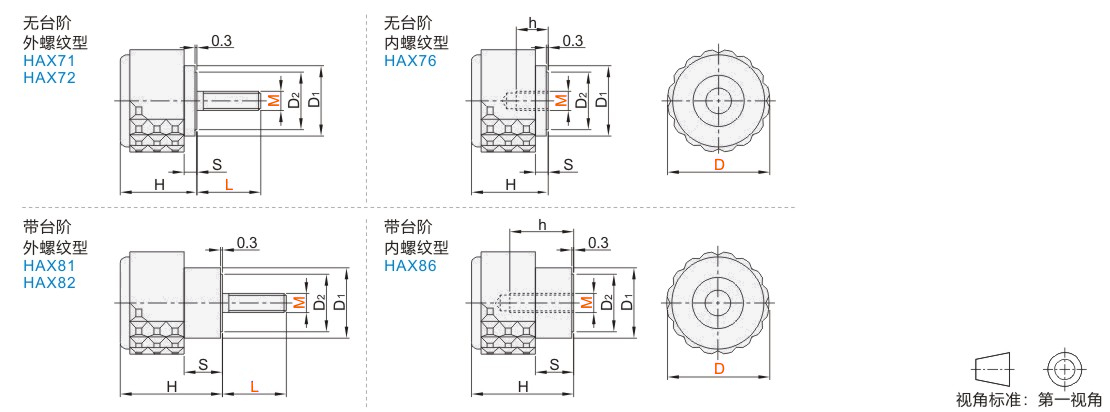

代码	代码分类	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-QBTLD	无台阶	ABS	Q235	镀铬	抗老化 ● 外螺纹型
JT-QBTMD	带台阶	ABS	Q235	镀铬	抗老化 ● 外螺纹型
JT-QBTLU	无台阶	ABS	SUS304	—	抗老化 ● 外螺纹型
JT-QBTMU	带台阶	ABS	SUS304	—	抗老化 ● 外螺纹型
JT-QBTLX	无台阶	ABS	黄铜	—	抗老化 ● 内螺纹型
JT-QBTMX	带台阶	ABS	黄铜	—	抗老化 ● 内螺纹型

选型参数

选型表

型号		D	L (仅外螺纹型)	H	h	D1	D2	S	参考重量 (kg/pcs)
代码	M	D	L (仅外螺纹型)	H	h	D1	D2	S	参考重量 (kg/pcs)
外螺纹型 JT-QBTLD JT-QBTLU 内螺纹型 JT-QBTLX	3	16	10 15	12	5	11	9	2	0.01
	4		10 15
	5		10 15 20
		20	15 20	14	6	15	10	4	0.02
		25	20 25	18	9	19		6
	6	20	10 15 20	14	6	15		4
		25	15 20 25	18	9	19		6	0.03
		32	20 25			24	12
	8	32	15 25			24	12
外螺纹型 JT-QBTMD JT-QBTMU 内螺纹型 JT-QBTMX	3	16	10 15	16	10	11	9	6	0.01
	4		10 15
	5		10 15 20
		20	15 20	22	15	15	10	12	0.02
		25	20 25	27	16	19		15
	6	20	10 15 20	22	15	15		12
		25	15 20 25	27	15	19		15	0.03
		32	20 25			24	12
	8	32	15 25			24	12
