三联式组合件

图片仅供参考

三联式组合件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 容杯	材质 / 防护罩	材质 / 滤芯	使用流体	组成部件	类型
JT-UAMSQ	铝压铸件	PC	铁※	铜	过滤后的压缩空气	空气过滤器+空气调压阀+油雾器	三联式组合件

※规格AC2000无防护罩。

选型参数

选型表

型号		接管螺纹	排水方式	牙型	滤芯精度（μm）	压力表口径	技术参数
型号							保证耐压力 (Mpa)	最高使用压力 (Mpa)	调压范围 ( Mpa)	额定流量 ( L/min)	环境温度 (℃)
代码	规格						保证耐压力 (Mpa)	最高使用压力 (Mpa)	调压范围 ( Mpa)	额定流量 ( L/min)	环境温度 (℃)
JT-UAMSQ	AC2000	02(1/4)	A(手动排水) D(自动排水)	PT	5	1/8 "	1.5	1	0.05 ~0.85	500	5 ~60
	AC3000	02(1/4)								2000
	AC3000	03(3/8)								2000
	AC4000	03(3/8)				1/4 "				4000
		04(1/2)								4000
		06(3/4)								4500
	AC5000	06(3/4)								5000
	AC5000	10(1)								5000

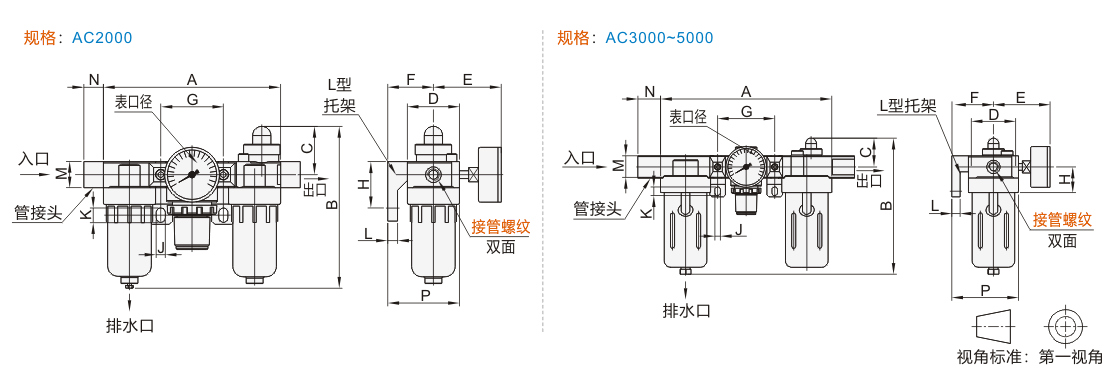

型号		接管螺纹	A			B		C	D	E	F	G	H	J	K	L	M	N	P
代码	规格	接管螺纹	A			手动排水	自动排水	C	D	E	F	G	H	J	K	L	M	N	P
JT-UAMSQ	AC2000	1/4	140			125	147.5	38	40	56.8	30	50	24	5.5	8.5	5	22	23	50
	AC3000	1/4 3/8	181			156.5	194	38	53	60.8	41	64	35	7	11	7	34.2	26	70.5
	AC4000	3/8 1/2	238			191.5	229	41	70	65.5	50	84	40	9	13		42.2	33	88
	AC4000	3/4	253			193	230.5	40.5	70	69.5	50	89	40	9	13		46.2	36	88
	AC5000	3/4 1	300			271.5	309.5	48	90	75.5	70	105	50	12	16	10	55.2	40	115
