直纹外螺纹圆形把手

图片仅供参考

直纹外螺纹圆形把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 握柄部	材质 / 螺纹部	类型
JT-QBKGG	ABS(黑色)	SUS304	外螺纹型

选型参数

选型表

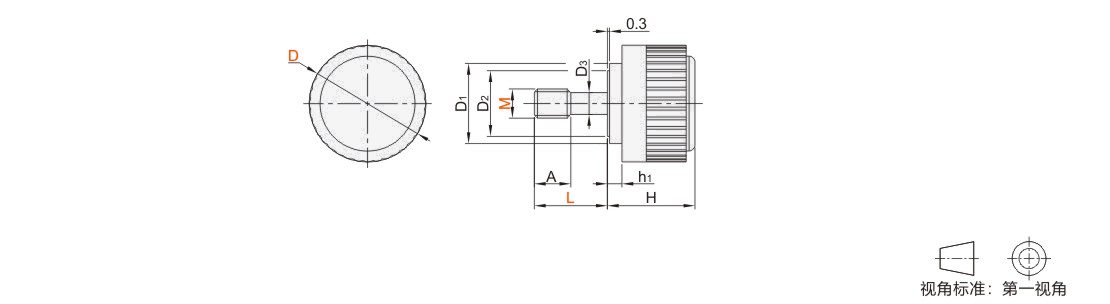

型号		D	L	A	H	D1	D2	D3	h1	参考重量 (kg/pcs)
代码	M	D	L	A	H	D1	D2	D3	h1	参考重量 (kg/pcs)
JT-QBKGG	4	16	15	5	12	11	9	3	2	0.01
	4	16	20	5				3
	5	16	10	6				3.9
			15
			20
		20	15		14				4	0.02
		20	20		14				4
		25	20		18				6
		25	25		18				6
	6	20	10	8	14	15	10	4.6	4
			15
			20
		25	20		18	19			6	0.03
		25	25
		32	20
		32	25
	8	32	15	10		24	12	6.3
	8	32	25	10		24	12	6.3
