35系列链轮（06C）A系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

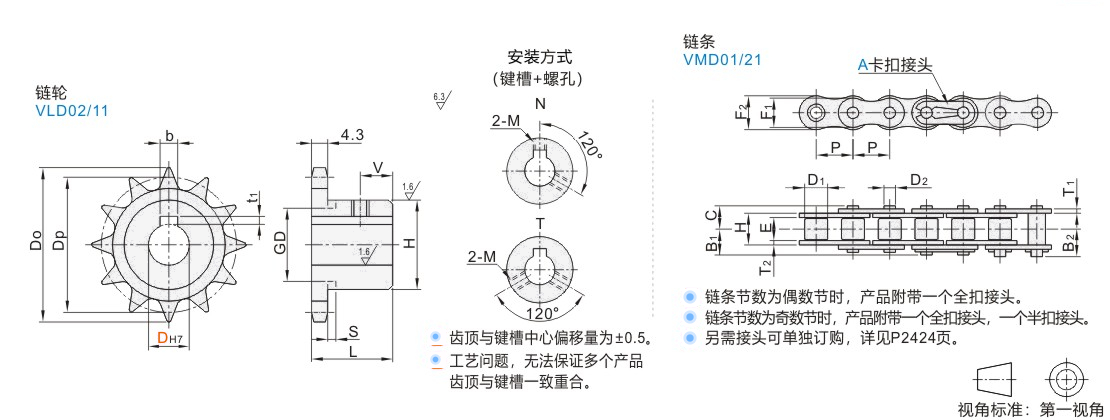

链轮

代码	材质	热处理	表面处理	类型
VLD02	S45C	齿顶高频	发黑	35系列
VLD11	SUS304	—	—	35系列

链条

代码	类型	节距（P）	材质
VMD01	35系列	9.525	钢
VMD21	35系列	9.525	不锈钢

35系列链轮链条请勿与06B系列链轮链条配合！

键槽/螺孔尺寸

D	键槽 b×t1	M
D	键槽 b×t1	M	10	3×1.4	4
12	4×1.8	5
14~17	5×2.3	6
18~22	6×2.8	6
24~30	8×3.3	8
32~38	10×3.3	8

H值中带*号数据的链轮轮毂上有槽

齿数	S	GD
9	4.4	17
10		20
11		23
12		26
13		29

选型参数

VLD02~11

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
JT-KINSU-35	9	10	32	27.85	21.5*	20	6
	10	10 12	34	30.82	24.5*
	11	10 12 (14)	38	33.81	27*
	12	10 12 14 15 16 17	41	36.8	30.5*
	13	10 12 14 15 16 17 (18)	44	39.8	32*
	14	10 12 14 15 16 17 (18) (19) (20)	47	42.81	32
	15	10 12 14 15 16 17 18 19 20	51	45.81	35
	16	10 12 14 15 16 17 18 19 20 22 (24) (25)	54	48.82	37
	17	12 14 15 16 17 18 19 20 22 24 25	57	51.84	41
	18	12 14 15 16 17 18 19 20 22 24 25	60	54.85	44
	19	12 14 15 16 17 18 19 20 22 24 25 28	63	57.87	47
	20	12 14 15 16 17 18 19 20 22 24 25 28 30	66	60.89	50
	21	12 14 15 16 17 18 19 20 22 24 25 28 30 32	69	63.91	53
	22	12 14 15 16 17 18 19 20 22 24 25 28 30 32	72	66.93	56
	23	12 14 15 16 17 18 19 20 22 24 25 28 30 32	75	69.95	60
	24	12 14 15 16 17 18 19 20 22 24 25 28 30 32	78	72.97	53	22	8
	25	15 16 17 18 19 20 22 24 25 28 30 32	81	76
	26	15 16 17 18 19 20 22 24 25 28 30 32	84	79.02
	27	15 16 17 18 19 20 22 24 25 28 30 32	87	82.05
	28	15 16 17 18 19 20 22 24 25 28 30 32	90	85.JT-VMPSLCSFZMPNZFZ
	30	15 16 17 18 19 20 22 24 25 28 30 32	96	91.12
	32	15 16 17 18 19 20 22 24 25 28 30 32	102	97.18
	34	15 16 17 18 19 20 22 24 25 28 30 32	109	103.23
	35	15 16 17 18 19 20 22 24 25 28 30 32	112	106.26
	36	15 16 17 18 19 20 22 24 25 28 30 32	115	109.29
	38	20 22 24 25 28 30 32 35 38	121	115.34	63	25	10
	40	20 22 24 25 28 30 32 35 38	127	121.4	63	25	10
JT-KINDD-35	10	10 12	34	30.82	24.5*	20	6
	11	10 12	38	33.81	27*
	12	10 12 15	41	36.8	30.5*
	13	10 12 15 16	44	39.8	32*
	14	10 12 15 16	47	42.81	32
	15	10 12 15 16	51	45.81	35
	16	10 12 15 16 18 20	54	48.82	37
	17	12 15 16 18 20	57	51.84	41
	18	12 15 16 18 20	60	54.85	44
	20	12 15 16 18 20	66	60.89	50
	21	12 15 16 18 20	69	63.91	53
	22	12 15 16 18 20	72	66.93	56
	23	12 15 16 18 20	75	69.95	60
	24	12 15 16 18 20 22 25	78	72.97	53	22	8
	30	15 16 18 20 22 25	96	91.12
	32	15 16 18 20 22 25	102	97.18
	40	18 20 22 25 30	127	121.4	63	25	10

带( )D尺寸对应规格的安装方式为T，其余为N。

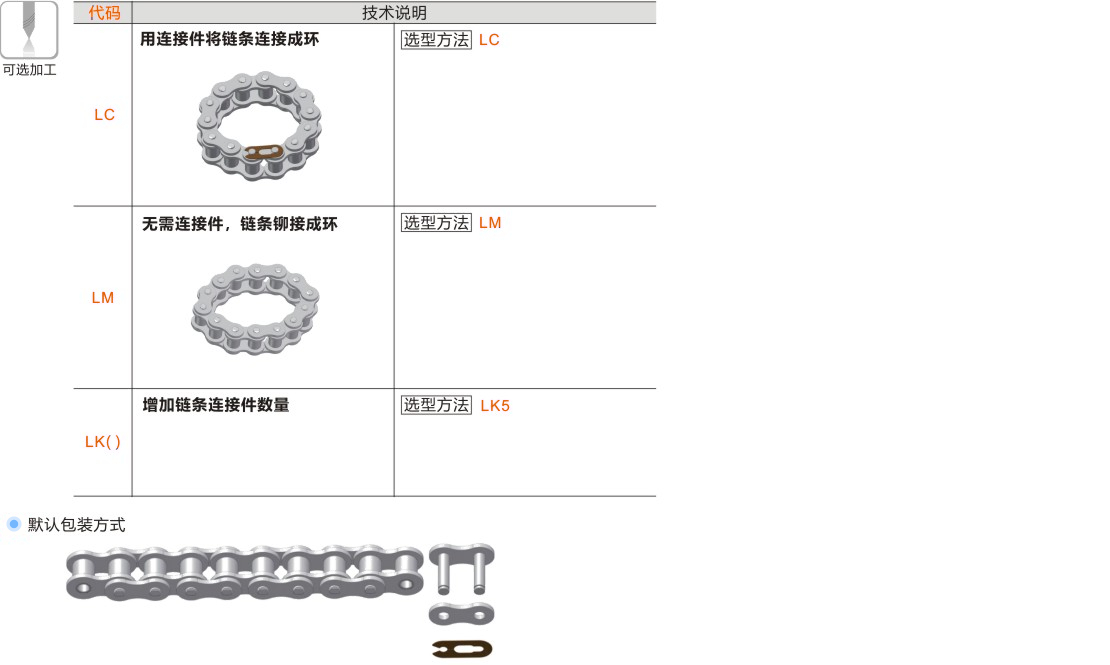

“键槽尺寸可选加工”见链轮/链条产品简介。

VMD01~21

型号		接头形式	内节内高	套筒	销轴				链节
代码	节数	接头形式	E	D1	C	B1	B2	D2	T1	T2	H	F1	F2
JT-KGNSD-35 JT-KGNUD-35	4~	A(卡扣)	4.78	5.08	5.80	6.95	7.60	3.60	1.28	1.28	7.46	7.81	9.05
