产品组合体

支撑位置

类型

适用

销售方式

选型参数

丝杠固定端轴径Q *

丝杠支撑端轴径R *

图片仅供参考

梯形丝杠支座固定侧圆型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

单件

代码	销售方式	适用位置显示器	材质	表面处理	类型
JT-IQASQ	单件	一	S45C	发黑	固定侧 ● 支座固定侧
JT-IQNSQ	单件	一	S45C	无电解镀镍	固定侧 ● 支座固定侧
JT-IQASM	单件	一	S45C	发黑	固定侧 ● 防转动固定件
JT-IQNSM	单件	一	S45C	无电解镀镍	固定侧 ● 防转动固定件
JT-IQASG	单件	适用小型数字式位置显示器	S45C	发黑	固定侧 ● 防转动固定件
JT-IQNSG	单件	适用小型数字式位置显示器	S45C	无电解镀镍	固定侧 ● 防转动固定件
JT-IQADS	单件	适用大型数字式位置显示器	S45C	发黑	固定侧 ● 防转动固定件
JT-IQNDS	单件	适用大型数字式位置显示器	S45C	无电解镀镍	固定侧 ● 防转动固定件
JT-IQASF	单件	一	S45C	发黑	支持侧 ● 支座支持侧
JT-IQNSF	单件	一	S45C	无电解镀镍	支持侧 ● 支座支持侧

套装

代码	销售方式	类型	适用位置显示器	套装构成零件
				组装发货		附带发货
				支座固定侧	防转动固定件	支座支持侧
JT-IQAUD	套装	支座固定侧+ 防转动固定件	一	JT-IQASQ	JT-IQASM	一
JT-IQNUD			一	JT-IQNSQ	JT-IQNSM
JT-IQAUU			适用小型数字式位置显示器	JT-IQASQ	JT-IQASG
JT-IQNUU			适用小型数字式位置显示器	JT-IQNSQ	JT-IQNSG
JT-IQAUQ			适用大型数字式位置显示器	JT-IQASQ	JT-IQADS
JT-IQNUQ			适用大型数字式位置显示器	JT-IQNSQ	JT-IQNDS
JT-IQAFS		支座固定侧+ 支座支持侧	一	JT-IQASQ	一	JT-IQASF
JT-IQNFS		支座固定侧+ 支座支持侧		JT-IQNSQ	一	JT-IQNSF
JT-IQAFD		支座固定侧+支座支持侧+防转动固定件		JT-IQASQ	JT-IQASM	JT-IQASF
JT-IQNFD				JT-IQNSQ	JT-IQNSM	JT-IQNSF
JT-IQAFU			适用小型数字式位置显示器	JT-IQASQ	JT-IQASG	JT-IQASF
JT-IQNFU			适用小型数字式位置显示器	JT-IQNSQ	JT-IQNSG	JT-IQNSF
JT-IQAFQ			适用大型数字式位置显示器	JT-IQASQ	JT-IQADS	JT-IQASF
JT-IQNFQ			适用大型数字式位置显示器	JT-IQNSQ	JT-IQNDS	JT-IQNSF

当未插入丝杠轴时，请勿锁紧防转固定件，防止变形损坏。

单件零件明细表

编号	零件名称	JT-IQASQ	JT-IQASM/JT-IQASG/JT-IQADS JT-IQNSM/JT-IQNSG/JT-IQNDS	材质
编号	零件名称	数量		材质
①	支座组件固定侧	1	一	S45C
②	轴环	1	一	SUJ2
③	紧固螺帽(带螺丝套件)	1	一	S45C
④	防转动固定件	一	1	S45C
⑤	内六角螺栓	一	2	SCM435

支座组件固定侧装有2个经预压调整的轴承。

代码	编号	零件名称	数量
JT-IQASF JT-IQNSF	①	固定座	1
②	径向轴承	1
③	轴用挡圈（附件）	1

代码

编号

零件名称

数量

JT-IQASF

JT-IQNSF

①

固定座

②

径向轴承

③

轴用挡圈（附件）

套装零件明细表

编号	零件名称	材质	表面处理
编号	零件名称	材质	JT-IQAUD-43	JT-IQNUD-43
①	支座组件固定侧	S45C	发黑	无电解镀镍
②	轴环	SUJ2
③	紧固螺帽(带螺丝套件)	S45C
④	防转动固定件	S45C
⑤	内六角螺栓	SCM435
	支座组件支持侧	S45C
	轴用挡圈	弹簧钢	一	一
	深沟球轴承	SUJ2	一	一

JT-IQAFS/JT-IQNFS不包含④⑤。

选型参数

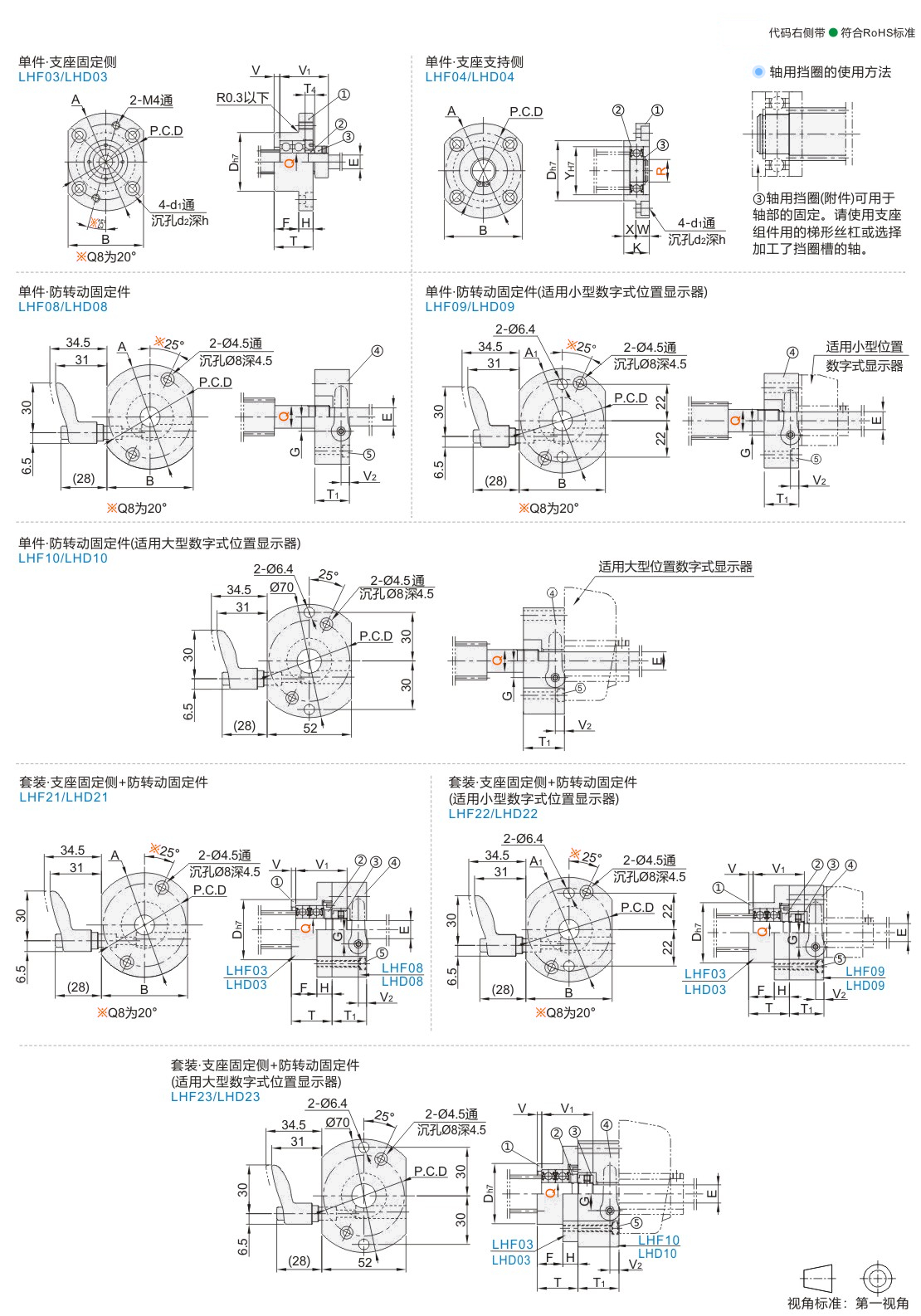

单件 ·支座固定侧/防转固定件

型号		T	H	F	D	A	A1	P.C.D	B	d1	d2	h	T1	V	V2	G	V₁	T4	E	紧固螺帽		螺帽紧固扭转(N^.CM)	固定把手	轴承型号	容许轴向负载(N)
代码	Q	T	H	F	D	A	A1	P.C.D	B	d1	d2	h	T1	V	V2	G	JT-IQASQ/JT-IQNSQ		E	JT-IQASQ	JT-IQNSQ	螺帽紧固扭转(N^.CM)	固定把手	轴承型号	容许轴向负载(N)
JT-IQASQ JT-IQNSQ JT-IQASM JT-IQNSM JT-IQASG JT-IQNSG JT-IQADS JT-IQNDS	8	22	8	14	28	45	53	35	35	3.4	6.5	4	17	2.3	5	6.5	26	5.5	6	LEB81-M8	LED81-M8	490	HAD26-M4-L□-J	608ZZ	1300
	10	24		16	34	52	54	42	42	4.5	8	4.5	18			7.5	29.5		8	LEB81-M10	LED81-M10	930		6000ZZ	2300
	12	24		16	36	54	54	44	44	4.5	8	4.5	18			8.5	29.5		10	LEB81-M12	LED81-M12	1370		6001ZZ	2600
	15	27	10	17	40	63	63	50	52	5.5	9.5	5.5	20			9.5	32	6	12\|	LEB81-M15	LED81-M15	2350		6002ZZ	2900

JT-IQADS/JT-IQNDS大型位置显示器安装用防转动固定件只有Q12、Q15规格。

单件 ·支座支持侧

型号		K	W	X	D	A	P.C.D	B	Y	d1	d2	h	轴承型号	轴用挡圈
代码	R	K	W	X	D	A	P.C.D	B	Y	d1	d2	h	轴承型号	JT-IQASF	JT-IQNSF
JT-IQASF JT-IQNSF	8	13	7	6	28	45	35	35	22	3.4	6.5	4	608ZZ	TBP11-5	TBP12-5
	10	14	7	7	34	52	42	42	26	4.5	8	4.5	6000ZZ	TBP01-10	TBP03-10
	12	15	8	7	36	54	44	44	28	4.5	8	4.5	6001ZZ	TBP01-12	TBP03-12
	15	17	9	8	40	63	50	52	32	5.5	9.5	5.5	6002ZZ	TBP01-15	TBP03-15

套装

型号		T	H	F	D	A	A1	P.C.D	B	R	V	V1	V2	G	E	紧固螺帽		螺帽紧固扭转(N^.CM)	固定把手	轴承型号	容许轴向负载(N)
支座固定侧+防转动固定件 JT-IQAUD JT-IQAUU JT-IQAUQ JT-IQNUD JT-IQNUU JT-IQNUQ 支座固定侧+支座支持侧 JT-IQAFS/JT-IQNFS 支座固定侧+支座支持侧+防转动固定件 JT-IQAFD JT-IQAFU JT-IQAFQ JT-IQNFD JT-IQNFU JT-IQNFQ	(8)	T	H	F	D	A	A1	P.C.D	B	R	V	V1	V2	G	E	22	8	螺帽紧固扭转(N^.CM)	固定把手	轴承型号	容许轴向负载(N)	14	28	45	53	35	35	17	2.3	26	5	6.5	6	LEB81-M8	LED81-M8	490	HAD26-M4-L□	608ZZ	1300
	(10)	24	16	34	52	54	42	42	18	29.5	7.5	8	LEB81-M10	LED81-M10	930	6000ZZ		2300
	12	24	16	36	54	54	44	44	18	29.5	8.5	10	LEB81-M12	LED81-M12	1370	6001ZZ		2600
	15	27	10	17	40	63	63	50	52	20	32	9.5	12	LEB81-M15	LED81-M15	2350	6002ZZ	2900

带（）规格不适用JT-IQAUQ/JT-IQAFQ、JT-IQNUQ/JT-IQNFQ。

支座固定侧附件尺寸表

Q	紧固螺帽		轴环尺寸
Q	M(细牙)	适用扳手尺寸	内径	外径	厚度
8	M8×1.0	14	8	11.4	5.5
10	M10×1.0	17	10	14.4
12	M12×1.0	19	12	15.4
15	M15×1.0	22	15	19.4	6

JT-IQASF轻松设计图样 , 各零件尺寸关系表

30度梯形丝杠			30度梯形丝杠用支座组件				位置显示器
代码	轴径	螺距	固定侧		支持侧		小型/大型
	轴径	螺距	代码	轴承内径	代码	轴承内径	代码	主轴螺距	可选加工
	D	P	代码	Q	代码	R	代码	主轴螺距	可选加工
JT-IQMSU JT-IQMSX JT-IQMDU JT-IQMDX	12	2	JT-IQASQ JT-IQASM JT-IQASG JT-IQADS	8	JT-IQASF	8	LJW□□-□ LJX□□-□ LKC□□-□ LKD□□-□	2	ZH6
	14	3		10		10		3	ZH8
	16	3		12		12		3	ZH10
	18	4		12		12		4	ZH10
	20	4		15		15		4	ZH12
	22	5						5	ZH12
	25	5						5	ZH12

请在位置显示器最高转速以内使用。
