还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

轴身加工

形状筛选

种类筛选

轴端加工（右）

轴端加工（左）

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

4~150/1

台阶长度F(mm) *

2~150/1

螺纹长度A(mm) *

2~150/1

螺纹长度B(mm) *

2~150/1

台阶直径P(mm) *

台阶直径Q(mm) *

通孔距离端面距离H *

4~500/1

扳手槽距离端面距离S(mm) *

0~1500/1

图片仅供参考

实心导向轴两端外螺纹带扳手槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-CVPSD	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVPQD	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVCSD	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVPSU	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVPQU	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVCSU	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVPSQ	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铭
—	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铭
JT-CVCSQ	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铭
JT-CVPSX	带扳手槽型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVPQX	带扳手槽型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVCSX	带通孔型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVPSL	带扳手槽型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVPQL	带扳手槽型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVCSL	带通孔型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：A·B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

选型参数

带扳手槽型(普通级)

型号			最小单位1			P·Q 选择	扳手槽尺寸			R	C
代码	Dg6		L	E·F	A·B	P·Q 选择	S	W	V	R	C
JT-CVPSD JT-CVPSU JT-CVPSQ JT-CVPSX JT-CVPSL	6	-0.004 -0.012	20~600	E=5~P×5 F=2~Q×5	根据使用要求指定A·B尺寸 A·B=0时，无外螺纹	3 4 5		5	8	0.3	0.5 以下
	8	-0.005 -0.014	20~800			3 4 5 6	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7
	10	-0.005 -0.014	20~800			4 5 6 8		8
	12	-0.006 -0.017	20~1000			5 6 8 10		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16		20~1200			5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.007 -0.020				6 8 10 12 16		17			1.0 以下
	25					8 10 12 16 20 24		22
	30		20~1500			8 10 12 16 20 24		27	15
	35	-0.009 -0.025				10 12 16 20 24 30		30	15	0.5
	40					12 16 20 24 30		36	20
	50					16 20 24 30		41	20

JT-CVPSQ仅适用于D≤30且L≤500。

带扳手槽型(精密级)

型号			最小单位1			P·Q 选择	扳手槽尺寸			R	C
代码	Dg6		L	E·F	A·B	P·Q 选择	S	W	V	R	C
JT-CVPQD JT-CVPQU JT-CVCSQ JT-CVPQX JT-CVPQL	6	-0.004 -0.012	20~300	E=5~P×5 F=2~Q×5	根据使用要求指定A·B尺寸 A·B=0时，无外螺纹	3 4		5	8	0.3	0.5 以下
	8	-0.005 -0.014	20~300			3 4 5 6	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7
	10	-0.005 -0.014	20~350			4 5 6 8		8
	12	-0.006 -0.017				5 6 8 10		10	10
	13					5 6 8 10		11
	15					5 6 8 10 12		13
	16					5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.007 -0.020	20~450			6 8 10 12 16		17			1.0 以下
	25					8 10 12 16 20		22
	30					8 10 12 16 20 24		27	15

带通孔型(普通级)

型号			最小单位1			P·Q 选择	通孔尺寸		R	C
代码	Dg6		L	E·F	A·B	P·Q 选择	H	d	R	C
JT-CVCSD JT-CVCSU JT-CVCSX JT-CVCSL	8	-0.005 -0.014	20~500	E=5~P×5 F=2~Q×5	根据使用要求指定A·B尺寸 A·B=0时，无外螺纹	3 4 5 6	根据使用要求指定H尺寸最小单位1	3	0.3	0.5 以下
	10	-0.005 -0.014				4 5 6 8
	12	-0.006 -0.017				5 6 8 10
	13					5 6 8 10 12		4
	15					5 6 8 10 12
	16					5 6 8 10 12
	18					5 6 8 10 12 16		6
	20	-0.007 -0.020				6 8 10 12 16		6		1.0 以下
	25					8 10 12 16 20 24		7
	30					8 10 12 16 20 24		7

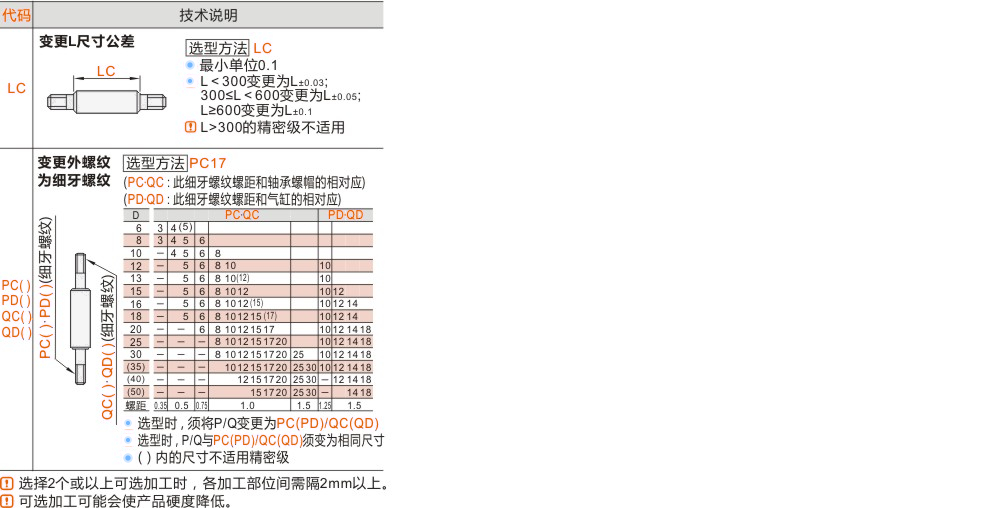

可选加工参数

暂未上传文档资料

实心导向轴 两端外螺纹带扳手槽
