固定部轴端形状

材质

表面处理

选型参数

规格 *

Y(mm) *

4~80/1

F(mm) *

5~110/1

T *

螺纹直径选择N(mm) *

悬臂销带挡圈槽型两端内螺纹型一端内螺纹一端外螺纹型

图片仅供参考

悬臂销带挡圈槽型两端内螺纹型一端内螺纹一端外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGSXSD	带挡圈槽型	SCr440	发黑
JT-VGSMUD	两端内螺纹型	SCr440	发黑
JT-VGSNFD	一端内螺纹一端外螺纹型	SCr440	发黑
JT-VGSXSU	带挡圈槽型	SCr440	无电解镀镍
JT-VGSMUU	两端内螺纹型	SCr440	无电解镀镍
JT-VGSNFU	一端内螺纹一端外螺纹型	SCr440	无电解镀镍
JT-VGSXSQ	带挡圈槽型	SCr440	—
JT-VGSMUQ	两端内螺纹型	SCr440	—
JT-VGSNFQ	一端内螺纹一端外螺纹型	SCr440	—
JT-VGSXDD	带挡圈槽型	SUS304	—
JT-VGSMQD	两端内螺纹型	SUS304	—
JT-VGSNOD	一端内螺纹一端外螺纹型	SUS304	—

表1

N	Y+F
M4	Y+F≥14.0
M5	Y+F≥16.2
M6	Y+F≥18.5
M8	Y+F≥23.5
M10	Y+F≥28.5
M12	Y+F≥35.3
M16	Y+F≥45.0
M20	Y+F≥55.0

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

外螺纹退刀槽尺寸见表2。

选型参数

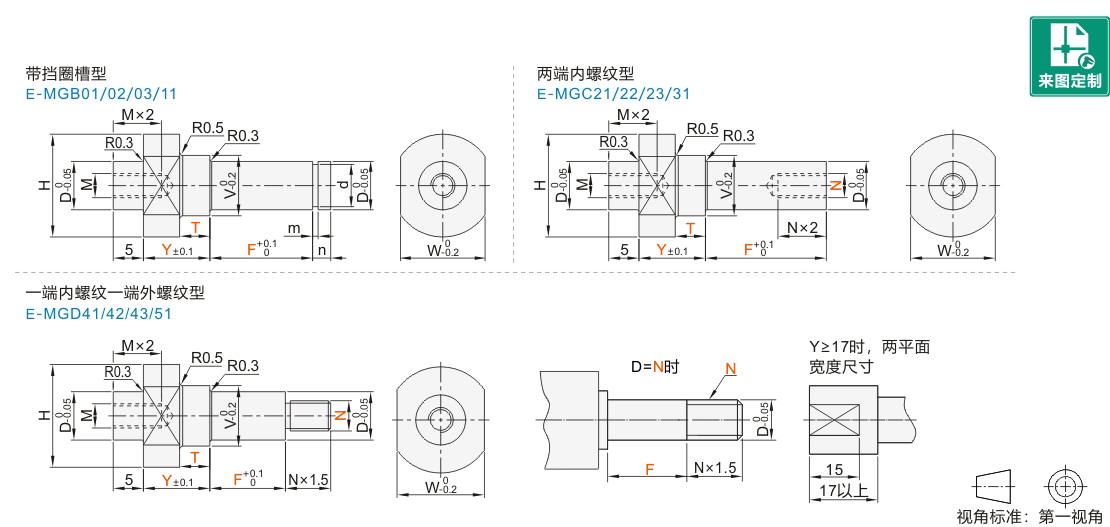

带挡圈槽型

型号		D	最小单位1		T	M	V	H	W	d	m	n
代码	规格	D	Y	F	T	M	V	H	W	d	m	n
(SCr440) JT-VGSXSD JT-VGSXSU JT-VGSXSQ (SUS304) JT-VGSXDD	6	6	4~65	5~80	1 3 5	M3	8	14	12	5	0.7	2
	8	8			1 3 5	M4	10	17	14	7	0.9	3
	10	10			2 5 8	M6	13	21	18	9.6	1.15	3
	12	12		10~110		M8	15	24	21	11.5		4
	15	15					18	28	25	14.3
	17	17					20	32	28	16.2
	20	20	4~80				24	36	32	19	1.35	5
	25	25					29	43	38	23.9	1.35
	30	30					34	50	44	28.6	1.65

两端内螺纹型

型号		D	最小单位1		T	N	M	V	H	W
代码	规格	D	Y	F	T	N	M	V	H	W
(SCr440) JT-VGSMUD JT-VGSMUU JT-VGSMUQ (SUS304) JT-VGSMQD	6	6	4~65	5~80	1 3 5	3	M3	8	14	12
	8	8			1 3 5	4	M4	10	17	14
	10	10			2 5 8	4 5 6	M6	13	21	18
	12	12		10~110		5 6 8	M8	15	24	21
	15	15				6 8 10		18	28	25
	17	17						20	32	28
	20	20						24	36	32
	25	25				8 10 12		29	43	38
	30	30				8 10 12 16		34	50	44

一端内螺纹一端外螺纹型

型号		D	最小单位1		T	N	M	V	H	W
代码	规格	D	Y	F	T	N	M	V	H	W
(SCr440) JT-VGSNFD JT-VGSNFU JT-VGSNFQ (SUS304) JT-VGSNOD	6	6	4~65	5~80	1 3 5	4 5 6	M3	8	14	12
	8	8			1 3 5	5 6 8	M4	10	17	14
	10	10			2 5 8	6 8 10	M6	13	21	18
	12	12		10~110		6 8 10 12	M8	15	24	21
	15	15				6 8 10 12		18	28	25
	17	17				8 10 12 16		20	32	28
	20	20				10 12 16 20		24	36	32
	25	25						29	43	38
	30	30						34	50	44

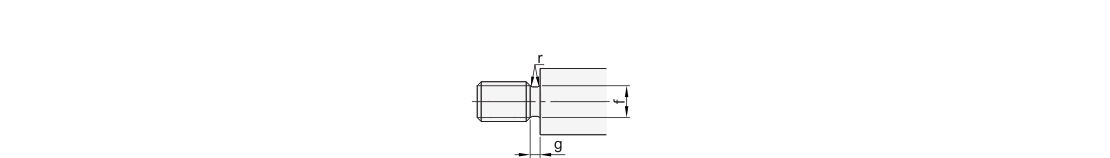

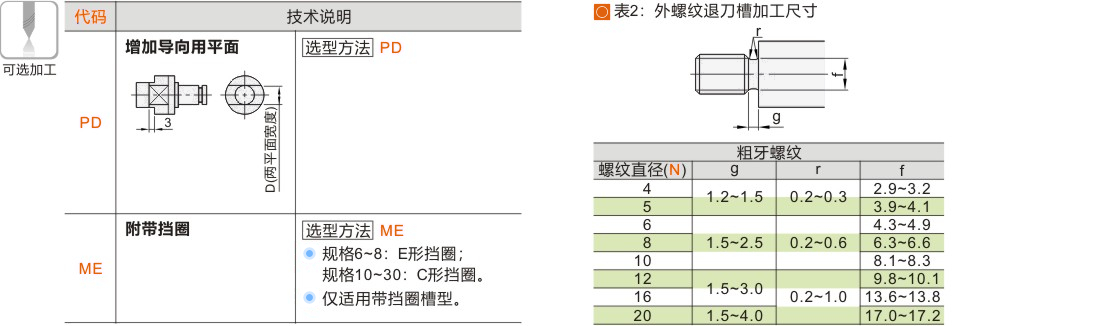

表2：外螺纹退刀槽加工尺寸

粗牙螺纹
螺纹直径(N)	g	r	f
4	1.2~1.5	0.2~0.3	2.9~3.2
5	1.2~1.5	0.2~0.3	3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2

可选加工参数
