圆弧齿同步轮 H8M型齿距8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	H8M	8	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	H8M	8	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	H8M	8	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	H8M	8	S45C	SPCC	发黑	ML40Cr
EAT13	H8M	8	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	H8M	8	S45C	SPCC	镀硬铬	ML40Cr
EAT18	H8M	8	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~。
镀硬铬镀层厚度3~5µm，表层硬度600HV~。
小部分加工部位可能无表面处理。

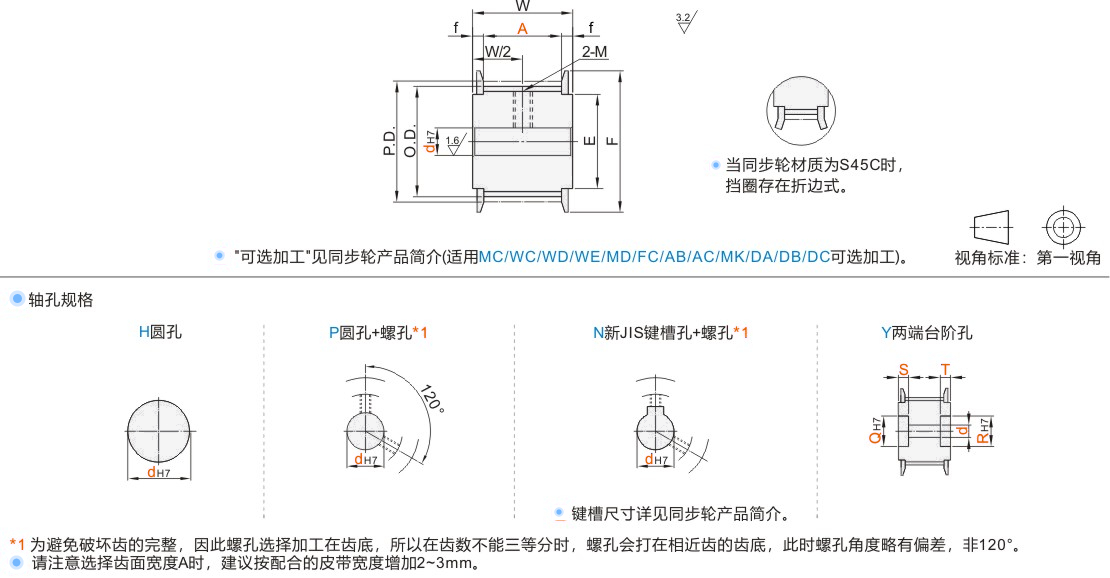

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~65	M10	M10×8

选型参数

选型表

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P.D.	O.D.	F	E	f	W
铝合金 JT-VBYSD-H8M JT-VBYSU-H8M JT-VBYSO-H8M S45C JT-VBYDU-H8M JT-VBYDQ-H8M JT-VBYDO-H8M SUS304 JT-VBYDM-H8M	18	22~105	H P N Y	12~28	12~26	12~26	12~26	18~28	0<S≤A+1 0<T≤A+1 S+T≤A+2	45.84	44.47	52	36	2.5	A+5
	19			12~32	12~28	12~28	12~30	18~32		48.38	47.01	55	40
	20			12~32	12~30	12~30	12~30	18~32		50.93	49.56	58	40
	21			12~37	12~32	12~32	12~35	18~37		53.47	52.10	61	45
	22			12~37	12~34	12~34	12~35	18~37		56.02	54.65	61	45
	24			12~42	12~40	12~40	12~40	18~42		61.12	59.75	67	50
	25			12~48	12~40	12~40	12~46	18~48		63.66	62.29	70	56
	26			14~50	14~45	14~45	14~48	21~50		66.21	64.84	74	58
	28			14~52	14~48	14~48	14~50	21~52		71.30	69.93	80	60
	30			14~59	14~50	14~50	14~57	21~59		76.39	75.02	87	67
	32			14~59	14~55	14~50	14~57	21~59		81.49	80.12	87	67
	34			16~67	16~60	16~50	16~65	26~67		86.58	85.21	95	75
	36			16~72	16~65	16~50	16~70	26~72		91.67	90.30	99	80
	38			16~76	16~65	16~50	16~74	26~76		96.77	95.40	104	84
	40			20~80	20~65	20~50	20~75	27~82		101.86	100.49	111	90
	44			20~80	20~65	20~50	20~75	27~92		112.05	110.68	119	100
	48			20~80	20~65	20~50	20~75	27~95		122.23	120.86	127	105
	50			20~80	20~65	20~50	20~75	27~95		127.32	125.95	135	115
	60			20~80	20~65	20~50	20~75	27~95		152.79	151.42	160	140
	72			20~80	20~65	20~50	20~75	22~95		183.35	181.98	190	170

轴孔规格H、Y时，无螺孔。
