规格 *

安装方向 *

旗型扭矩铰链

图片仅供参考

旗型扭矩铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	调整角度	本体形状	材质	类型
JT-QAOXL	沉孔型	任意角度定位型	旗型	ZDC	任意停
JT-QAOXG	圆孔+沉孔型	任意角度定位型	旗型	ZDC	任意停

选型参数

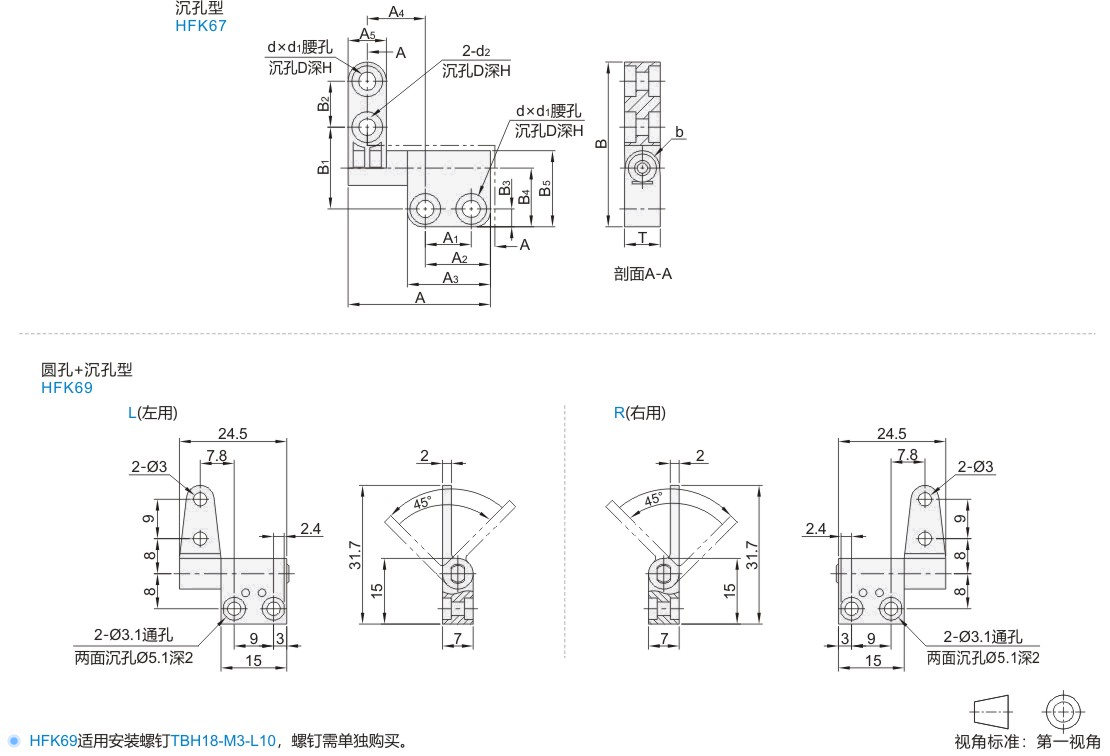

沉孔型

型号		A	A1	A2	A3	A4	A5	B	B1	B2	B3	B4	B5	T	D	d	d1	d2	b	H	扭矩 (N·m)	参考重量 (kg/pcs)
代码	规格	A	A1	A2	A3	A4	A5	B	B1	B2	B3	B4	B5	T	D	d	d1	d2	b	H	扭矩 (N·m)	参考重量 (kg/pcs)
JT-QAOXL	33	27.85	9	12.75	16.25	11.35	7.5	32.25	16	9	3.5	11.5	14.9	7	6	3.25	3.55	3.25	6.8	2.25	0.45±20%	0.016
	33A																				0.68±20%
	33B																				0.90±20%
	44	39	16	20.7	25.4	13.55	9.5	43.75	24	10	5	18	22.9	10	7.8	4.25	4.7	4.25	9.8	4.25	0.90±20%	0.042
	44A																				1.81±20%
	44B																				2.26±20%
	51	42.55	16	20.45	25.15	16.45	11.3	50.65	27	12	6	21	26.9	12	7.8	4.25	4.7	4.25	11.8	4.25	2.26±20%	0.066
	51A																				4.52±20%
	51B																				5.65±20%

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

安装时，应确保各铰链的轴心水平且相互之间无偏差。

圆孔+沉孔型

型号		安装方向	扭矩 (N·m)	参考重量 (kg/pcs)
代码	规格	安装方向	扭矩 (N·m)	参考重量 (kg/pcs)
JT-QAOXG	24.5	L(左用) R(右用)	0.34±20%	0.0115
	24.5A		0.45±20%
	24.5B		0.56±20%
	24.5C		0.85±20%

扭矩值为单个铰链时的扭矩，请将扭矩值相同的铰链左右配套使用。

安装时，应确保各铰链的轴心水平且相互之间无偏差。
