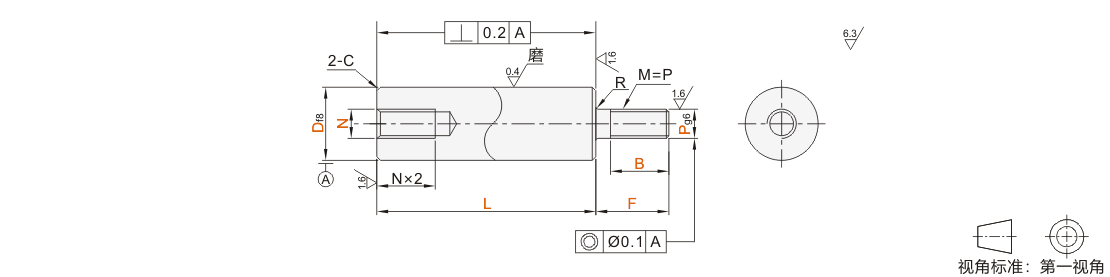

导向轴一端外螺纹一端内螺纹 f8公差

图片仅供参考

导向轴一端外螺纹一端内螺纹 f8公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	精度等级	D公差	材质	硬度	表面处理	类型
JT-RAMIDD	普通级	f8	S45C	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	标准型
JT-RAMIDF	普通级	f8	SUS304	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	标准型

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

型号			最小单位1			P 选择	N 选择	R	C
代码	Df8		L	F	B	P 选择	N 选择	R	C
(D公差f8) JT-RAMIDD JT-RAMIDF	6	-0.010 -0.028	20~600	F=2~P×5	根据使用要求指定 B尺寸 B=0时，无外螺纹	3 4 5 6	3	0.3	0.5
	8	-0.013 -0.035	20~800			3 4 5 6 8	3 4 5
	10	-0.013 -0.035	20~800			4 5 6 8 10	3 4 5 6
	12	-0.016 -0.043	20~1000			5 6 8 10 12	4 5 6 8
	13					5 6 8 10 12	4 5 6 8
	15					5 6 8 10 12	4 5 6 8 10
	16		20~1200			5 6 8 10 12 16	4 5 6 8 10
	18					5 6 8 10 12 16	4 5 6 8 10 12
	20	-0.020 -0.053				6 8 10 12 16 20	4 5 6 8 10 12		1.0
	25					8 10 12 16 20 24	4 5 6 8 10 12 16
	30		20~1500			8 10 12 16 20 24 30	6 8 10 12 16 20
	35	-0.025 -0.064				10 12 16 20 24 30	8 10 12 16 20 24	0.5
	40					12 16 20 24 30	10 12 16 20 24 30
	50					16 20 24 30	12 16 20 24 30

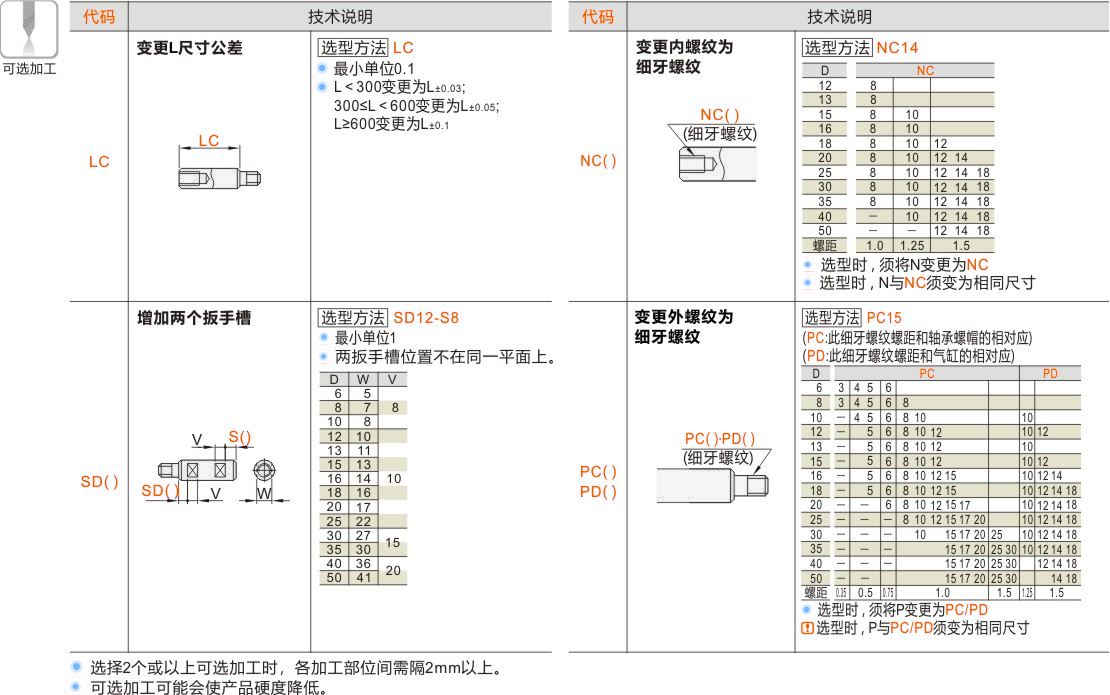

产品名称
