选择代码

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

2~188/1

台阶长度F(mm) *

2~235/1

螺纹长度B(mm) *

0~233/1

台阶直径P(mm) *

6~47/1

内螺纹M(mm) *

台阶直径Q(mm) *

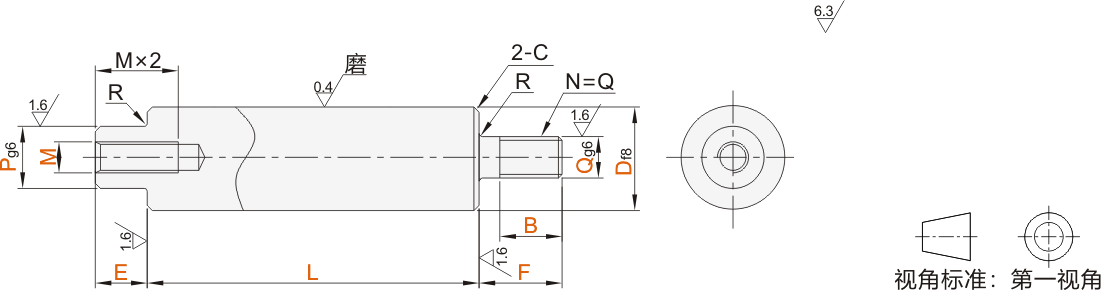

实心导向轴一端内螺纹一端外螺纹 f8

图片仅供参考

实心导向轴一端内螺纹一端外螺纹 f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	精度等级	D公差	材质	硬度	表面处理	类型
JT-CQLDD	普通级	f8	S45C	一	镀硬铬，镀层硬度HV750~ 镀层厚度3μm~	一端台阶内螺纹一端外螺纹型

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

型号			最小单位1					M 选择	Q 选择	R	C
代码	Df8		L	E	F	B	P	M 选择	Q 选择	R	C
(D公差f8) JT-CQLDD	8	-0.013 -0.035	20~800	E=2~P×4	F=2~Q×5	根据使用要求指定 B尺寸 B=0时，无外螺纹	6	3	3 4 5 6 8	0.3	0.5 以下
	10	-0.013 -0.035	20~800				6~8	3 4 5	4 5 6 8 10
	12	-0.016 -0.043	20~1000				6~10	3 4 5 6	5 6 8 10 12
	13						6~11	3 4 5 6 8	5 6 8 10 12
	15						6~13	3 4 5 6 8 10	5 6 8 10 12
	16		20~1200				6~14	3 4 5 6 8 10	5 6 8 10 12 16
	18						8~16	4 5 6 8 10 12	5 6 8 10 12 16
	20	-0.020 -0.053					8~17	4 5 6 8 10 12	6 8 10 12 16 20		1.0 以下
	25						8~22	4 5 6 8 10 12 16	8 10 12 16 20 24
	30		20~1500				9~27	5 6 8 10 12 16 20 24	8 10 12 16 20 24 30
	35	-0.025 -0.064					9~32	5 6 8 10 12 16 20 24	10 12 16 20 24 30	0.5
	40						11~37	6 8 10 12 16 20 24 30	12 16 20 24 30
	50						11~47	6 8 10 12 16 20 24 30	16 20 24 30

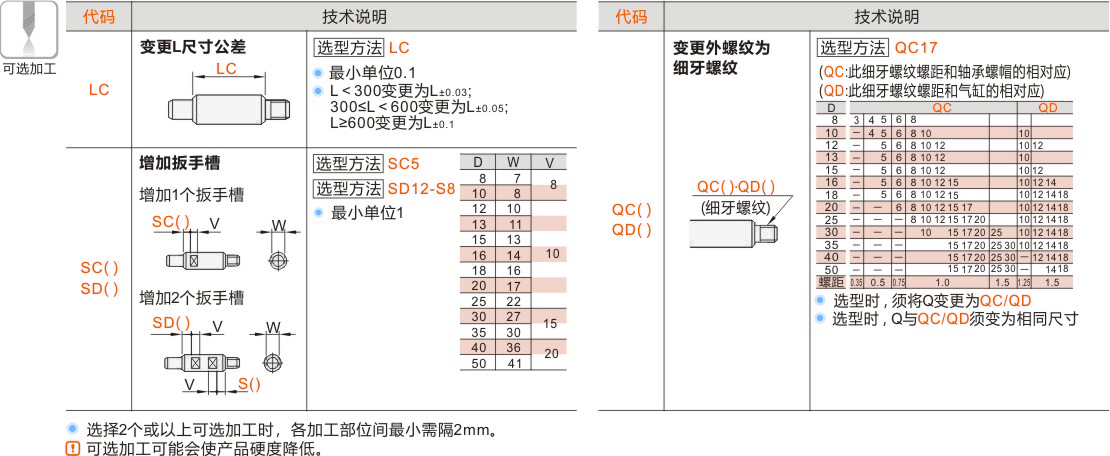

可选加工参数

产品名称

暂未上传文档资料
