选择代码

代码参数

衬套形状

选型参数

内径d(mm) *

长度L(mm) *

无油衬套圆法兰型

图片仅供参考

无油衬套圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	类型
JT-RSCBUD	高力黄铜(SP2) 镶嵌固体润滑剂	F7	h7	引导式 ● 圆法兰型
JT-RSCBUU	高力黄铜(SP2) 镶嵌固体润滑剂	F7	h7	引导式 ● 对边法兰型
JT-RSCBUQ	高力黄铜(SP2) 镶嵌固体润滑剂	F7	h7	中间式 ● 圆法兰型
JT-RSCBUF	高力黄铜(SP2) 镶嵌固体润滑剂	F7	h7	中间式 ● 对边法兰型

选型参数

选型表

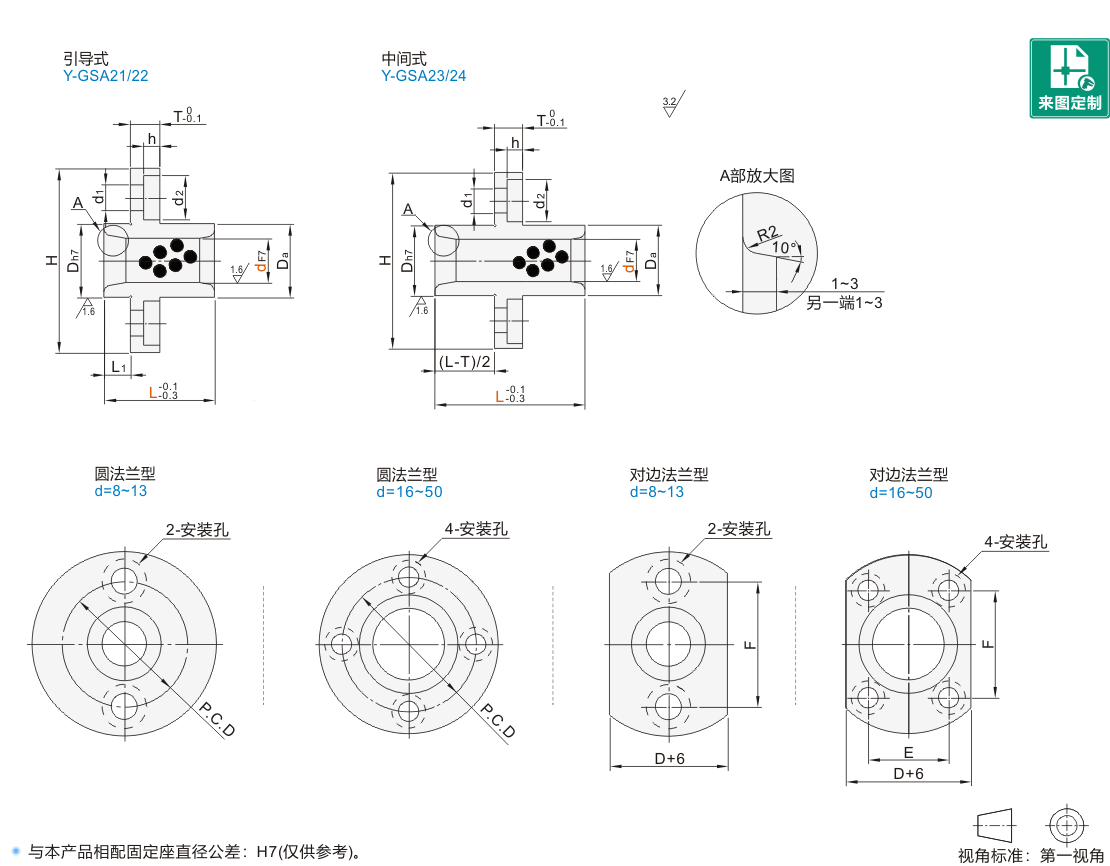

型号			L	Dh7		Da	L1	H	T	h	d1	d2	P.C.D	E	F	适用内六角薄圆柱头螺钉 (需另行采购)
代码	dF7		L	Dh7		Da	L1	H	T	h	d1	d2	P.C.D	E	F	适用内六角薄圆柱头螺钉 (需另行采购)
引导式 JT-RSCBUD JT-RSCBUU 中间式 JT-RSCBUQ JT-RSCBUF	8	+0.028 +0.013	20 25 30	12	0 -0.018	11.5	5	27	4	2.3	3.3	6	19	—	19	M3×10(2个)
	10	+0.028 +0.013	20 25 30	14		13.5	6	29	4	2.3	3.3	6	21		21	M3×10(2个)
	12	+0.034 +0.016	20 25 30 35	18		17.5		36	5	3	4.3	7.5	26		26	M4×12(2个)
	13		25 30 35 40	19	0 -0.021	18.5		37					27		27	M4×12(2个)
	16		25 30 35 40 50	22		21.5		40					30	18	24	M4×12(4个)
	20	+0.041 +0.020	30 35 40 50 60	28		27.5	8	49	6	3.7	5.3	9	38	22	31	M5×16(4个)
	25		30 35 40 50 60 70	33	0 -0.025	32.5	8	54	6	3.7	5.3	9	43	25	35	M5×16(4个)
	30		30 35 40 50 60 70	38		37.5	10	63	8	4.3	6.3	11	50	30	40	M6×20(4个)
	35	+0.050 +0.025	40 50 60 70	44		43.5	10	69	8	4.3	6.3	11	56	36	43	M6×20(4个)
	40		50 60 70 80	50		49.5	13	82	10	5.3	8.5	14	66	38	54	M8×25(4个)
	50		60 70 80 100	62	0 -0.030	61.5	13	94	10	5.3	8.5	14	78	50	60	M8×25(4个)

暂未上传文档资料
