还有0项未选择重置

选择代码

代码参数

导入侧端面形状

尺寸选择

材质

硬度

选型参数

安装部直径D(mm) *

安装部长度L(mm) *

定位部直径P(mm) *

6~15/0.01

定位部长度B(mm) *

1~20/0.01

图片仅供参考

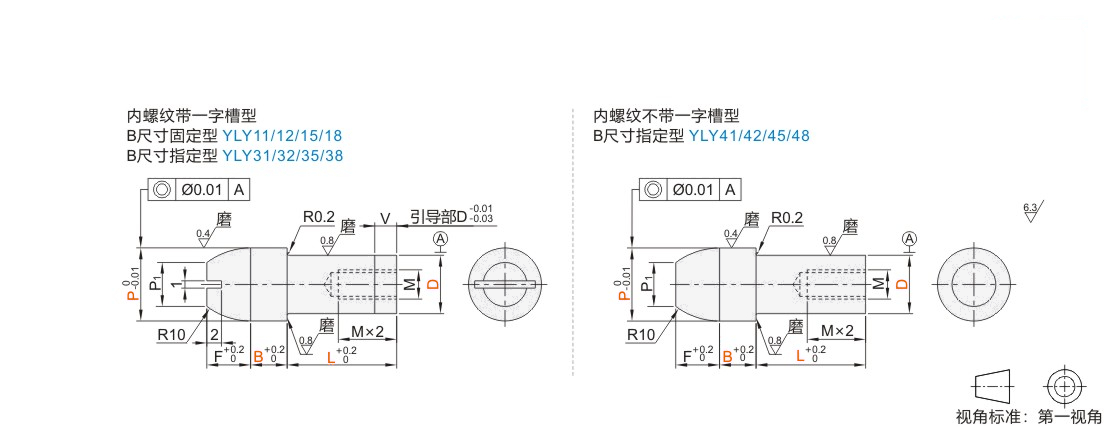

定位导销 B尺寸内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

P₁=P-F*tan[asin(F/10)*0.5]*2
工艺孔加工条件：D-P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)
仅JT-RIRDD/JT-RIRDU/JT-RIRDO/JT-RIRDM有V引导部。

选型参数

内螺纹带一字槽型·B尺寸固定型

型号			L	最小单位0.01	B	F	V	M
代码	D		L	P	B	F	V	M
JT-RIRDD JT-RIRDU JT-RIRDO JT-RIRDM	5	+0.012 +0.007	12 15	6.00~8.00	2	5	3	M3
	6		12 15	7.00~9.00	2	6		M3
	8		15 18	9.00~13.00	3			M4
	10		15 18	11.00~15.00	3			M5

选型表

型号			L	最小单位0.01		F	M
代码	Dg6		L	P	B	F	M
内螺纹带一字槽型·B 尺寸固定型 JT-RIRQD JT-RIRQU JT-RIRQO JT-RIRQM	5	-0.004 -0.012	6 8 10 12 15	6.00~8.00	1.00~10.00	5	M3
	6	-0.004 -0.012	6 8 10 12 15	7.00~10.00	1.00~12.00	6	M3
	8	-0.005 -0.014	8 10 12 15 18	9.00~13.00	1.00~15.00		M4
	10	-0.005 -0.014	10 12 15 18	11.00~15.00	1.00~20.00		M5
内螺纹带一字槽型·B 尺寸指定型 JT-RIRFD JT-RIRFU JT-RIRFO JT-RIRFM	5	-0.004 -0.012	6 8 10 12 15	6.00~8.00	1.00~10.00	5	M3
	6	-0.004 -0.012	6 8 10 12 15	7.00~10.00	1.00~12.00	6	M3
	8	-0.005 -0.014	8 10 12 15 18	9.00~13.00	1.00~15.00		M4
	10	-0.005 -0.014	10 12 15 18	11.00~15.00	1.00~20.00		M5

可选加工参数

暂未上传文档资料

定位导销 B尺寸 内螺纹型
