滚针推力组合轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	后置代码	材质	类型
NKX…Z-IR	IR(带内圈)	SUJ2	滚针和推力球组合 ● 标准型
NKXR…Z-IR	IR(带内圈)	SUJ2	滚针和推力圆柱滚子组合 ● 标准型

SUJ2相当于GCr15（GB/T18254-2002)。
轴承精度GB/T307.16级
相当于JISB15146级
特点
推力侧带有防尘罩，可防止灰尘侵入、润滑剂泄漏。
由于可同时承受径向负载和轴向负载，因此固定侧轴承部可进行紧凑设计。对于轴向负载，NKXR...Z-IR性能更优越。
推力轴承部的轴承座需加工成比外径D大0.5mm以上，这样可以避免承受径向等负荷。

选型参数

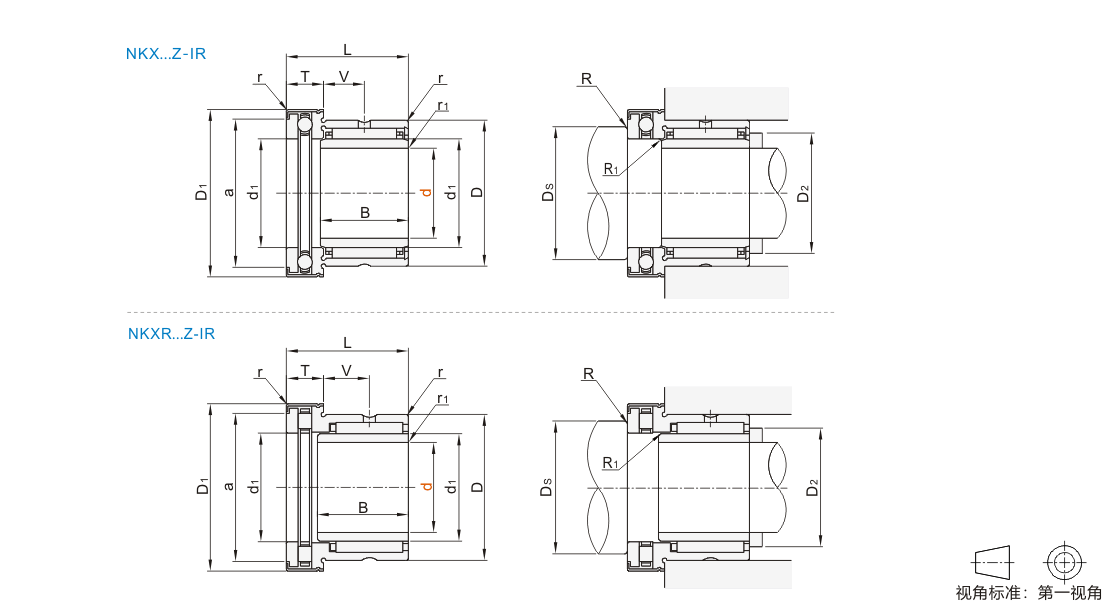

选型表

型号		D	B	L	T	r (min)	r1 (min)	d1	D1	V	a	径向		轴向		极限转速 (rpm) (参考)	安装尺寸				重量 (g) (参考)
型号												基本额定负载(KN)					Ds (min)	D2 (min)	R (max)	R1 (max)
代码	d											Cr (动)	Cor (静)	Ca (动)	Coa (静)		Ds (min)	D2 (min)	R (max)	R1 (max)
滚针和推力球组合 NKX...Z-IR	7	19	16	23	9	0.3	0.3	10	25	6.5	19.7	5.6	6.24	8	11.2	9920	18	12	0.3	0.3	40.9
	9	21						12	27		21.7	8.08	8.8	8.24	12.32	8720	20	14			46
	12	24						15	29		23.7	9.68	10.16	8.4	13.44	7360	23	17			54.6
	14	26	17	25				17	31	8	25.7	10.8	12	8.64	14.56	6720	25	19			64.5
	17	30	20	30	10			20	36	10.5	30.7	14.88	19.04	11.44	19.76	5760	29	22			103.5
	20	37			11	0.6		25	43	9.5	37.7	17.04	24.4	15.68	30	4640	35	27	0.6		159.5
	25	42			11			30	48	9.5	42.7	20.4	28.8	16.32	33.6	4000	40	32			180.8
	30	47			12			35	53	9	47.7	22	33.2	16.96	37.6	3520	45	37			207
	35	52		32	13			40	61	10	55.7	23.6	37.6	21.6	50.4	3120	52	42			252.2
	40	58		32	14			45	66.5	9	60.5	24.8	42.4	22.4	55.2	2800	57	48			315.8
	45	62	25	35	14		0.6	50	71.5	10	65.5	34.4	59.2	23.2	57.6	2560	62	55		0.6	370.8
	50	72		40	17	1	1	60	86.5	12	80.5	38	72	33.2	90.4	2200	75	68	1	1	542
	60	85		40	18	1	1	70	96.5	11	86.5	40	73.6	34.4	101.6	1856	85	80	1	1	801
滚针和推力圆柱滚子组合 NKXR…Z-IR	12	24	16	23	9	0.3	0.3	15	29	6.5	23.7	9.68	10.16	11.52	22.8	7360	25	17	0.3	0.3	52.6
	14	26	17	25	9			17	31	8	25.7	10.8	12	12.72	26.8	6720	27	19			62.5
	17	30	20	30	10			20	36	10.5	30.7	14.88	19.04	19.92	42.4	5760	32	22			97.5
	20	37			11	0.6		25	43	9.5	37.7	17.04	24.4	26.8	60.8	4640	39	27	0.6		152.5
	25	42			11			30	48	9.5	42.7	20.4	28.8	28.4	68.8	4000	44	32			173.8
	30	47			12			35	53	9	47.7	22	33.2	31.2	8.08	3520	49	37			204
	35	52		32	13			40	61	10	55.7	23.6	37.6	44.8	118.4	3120	56	42			258.2
	40	58		32	14			45	66.5	9	60.6	24.8	42.4	47.2	130.4	2800	61	48			310.8
	45	62	25	35	14		0.6	50	71.5	10	65.5	34.4	59.2	48.8	141.6	2560	66	55		0.6	358.8
	50	72	25	40	17	1	1	60	86.5	12	80.5	38	82.4	51.6	179.2	1920	82	68	1	1	703

kgf=Nx0.101972
