还有0项未选择重置

选择代码

代码参数

切割端面位置加工

平面孔加工

材质

特征

表面处理

轴固定方式

选型参数

内径D(mm) *

厚度B(mm) *

图片仅供参考

双边切割开口分离式固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

选型参数

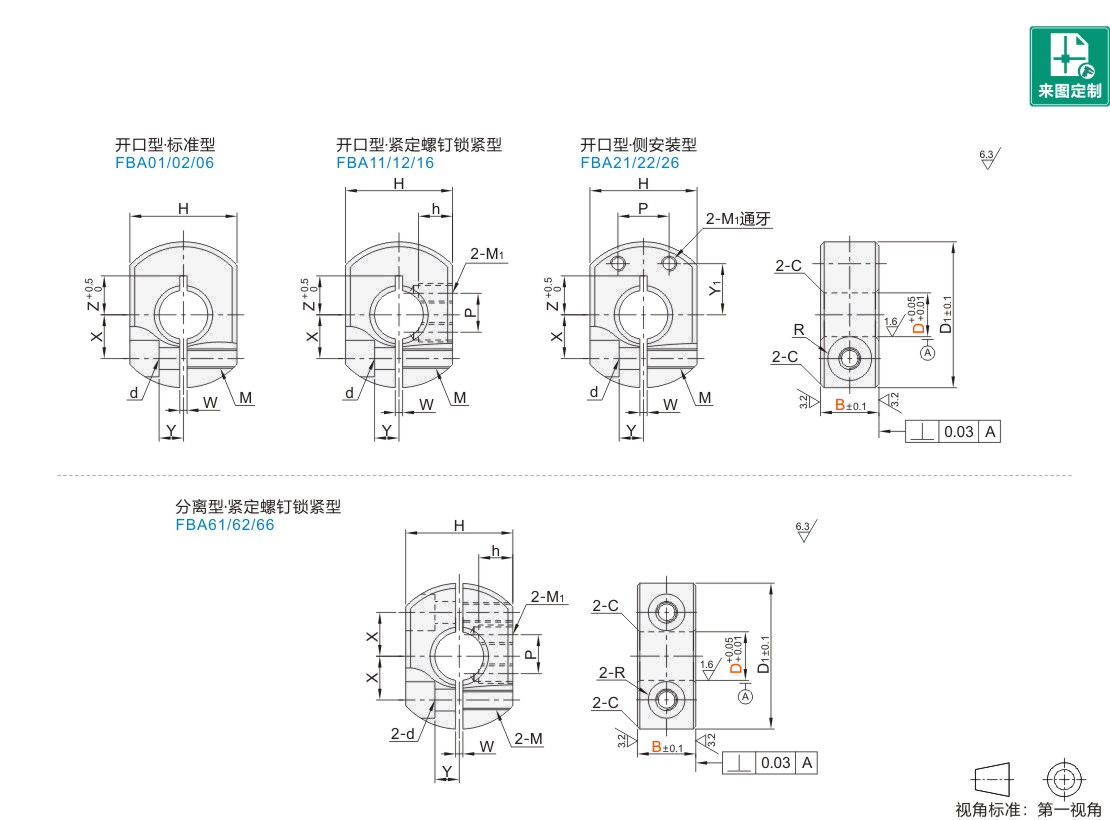

选型表

型号		B	D1	H	M	d	R	W	X	Y	Z	h	M1	Y1	P	C
代码	D	B	D1	H	M	d	R	W	X	Y	Z	h	M1	Y1	P	C
开口型 JT-AXBSD JT-AXBSU JT-AXBSX JT-AXBDD JT-AXBDU JT-AXBDX JT-AXBUD JT-AXBUU JT-AXBUX 分离型 JT-AXBXD JT-AXBXU JT-AXBXX	6	8	20	17	M3	3.4	3	1	6	4	6~6.5	—	—	—	—	0.5
	6	10	20	17	M4	4.5	3.75	1	6	4	6~6.5
	8	8	25	19	M3	3.4	3	1.5	8	5	7~9
	8	10	25	19	M4	4.5	3.75		8		7~9
	10	8	30	22	M3	3.4	3		9		8~10
	10	10			M4	4.5	3.75		9		8~10	6.4	M4	10	10
	12	10			M4	4.5	3.75		10		9~10	5.8	M4	10	10
	12	12			M5	5.5	4.5		10		9~10	—	—	—	—
	15	10	34	24	M4	4.5	3.75		11.5	6	10~11	5.6	M4	12	12
	15	12	35		M5	5.5	4.5		12		11~13
	16	10									11~12	4.8	M5	12	12
	16	12									11~12
	20	10	40	30					14	7	13	6	M5	14	14
		12	40						14	7	13	—	—	—	—
		15	45		M6	6.6	6		15	8	13~15
	25	12	45	36	M5	5.5	4.5		17	7	16
	25	15	50	36	M6	6.6	6		18	10	16~18	6.7	M5	17	16
	25M*	15	50	36					18		16~18	6.7	M5	16	16
	30		55	41					20		18~20	7.2	M6	20	20	1
	35		60	46				2	23	12	21	—	—	—	—
	40	18	70	53	M8	9	7	2	26	13	23	9	M8	26	26

D10~D16规格的紧定螺钉锁紧型，M1有效螺纹深度为7(底孔贯通)，其他为全螺纹。 D10规格的紧定螺钉锁紧型P尺寸为8。

D20规格的紧定螺钉锁紧型，M1有效螺纹深度为9(底孔贯通)，其他为全螺纹。带*的规格仅适用JT-AXBUD/JT-AXBUU/JT-AXBUX。
