选择代码

代码参数

直线轴承样式

选型参数

内径d(mm) *

直线轴承箱式单元双衬型

图片仅供参考

直线轴承箱式单元双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	使用轴承 / 代码	固定座 / 材质	固定座 / 表面处理	油嘴材质	使用环境温度	类型
JT-IGUOD	代码	JT-IGMSU系列	铝合金	本色阳极氧化	黄铜	-15~80°C	双衬型
JT-IGUOX	代码	JT-IGMSO系列	铝合金	本色阳极氧化	黄铜	-15~80°C	双衬型
JT-IGUXD	代码	JT-IGMSU系列	铝合金	本色阳极氧化	黄铜	-15~80°C	中长型
JT-IGULD	代码	JT-IGMSU系列	铝合金	本色阳极氧化	黄铜	-15~80°C	加长型

A部滑块安装面处的结构因规格不同会有所差异，不影响产品的安装使用。

选型参数

双衬型

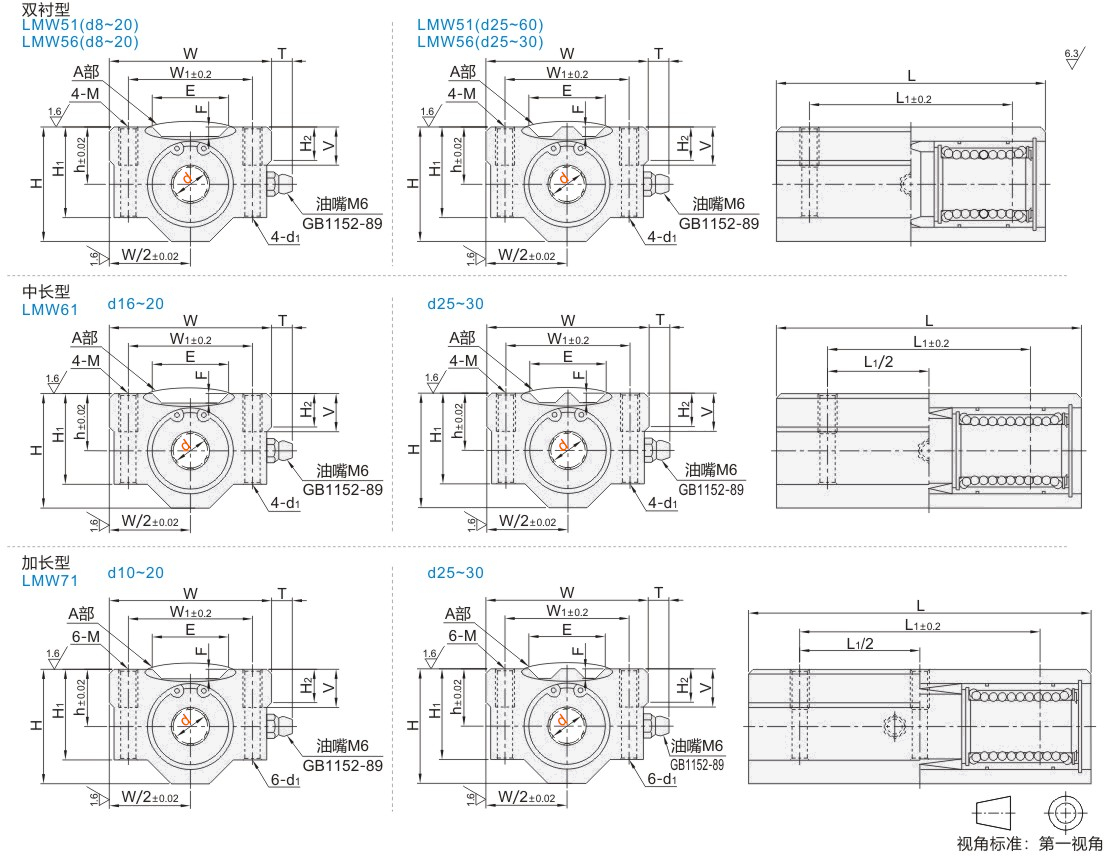

型号			L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	T	基本额定负载(N)		静态容许力矩 (N·m)	重量(g)
代码	d		L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	T	C(动)	Co(静)	静态容许力矩 (N·m)	重量(g)
JT-IGUOD JT-IGUOX	8	0 -0.010	58	42	11	22	18	6	34	24	M4	3.4	8	16	0.4	7.5	466	777	4.3	100
	10		68	46	13	26	21	8	40	28	M5	4.3	12	15.5		7.5	649	879	7.25	175
	12		70	50	15	28	24		42	30.5				17.5		7	670	885	10.8	200
	13		75	50	15	30	24.5		44	33				19	0.85	7	728	991	11.5	235
	16		85	60	19	38.5	32.5	9	50	36				19.8	0.85	6.5	1247	2041	19.5	395
	20	0 -0.012	96	70	21	41	35	11	54	40	M6	5.2		21	0.5	7.5	1453	2689	26.5	565
	25		130	100	26	51.5	42	12	76	54	M8	7	18	36	1	4.5	1779	4092	43.5	1115
	30		140	110	30	59.5	49	15	78	58	M8	7	18	39.9	0.75	5.5	2484	5352	82.5	1475
JT-IGUOD	35	0 -0.015	155	120	34	68	54	18	90	70	M8	7	18	53	1.5	6	2698	6051	118	2195
	40		175	140	40	78	62	20	102	80	M10	8.7	25	61		5.5	3670	9555	145	3195
	50		215	160	52	102	80	25	122	100	M10	8.7		81			7485	17287	395	6695
	60	0 -0.020	240	180	58	114	94	30	132	108	M12	10.7		91	2		8253	19922	530	9290

1N≈0.102kgf

中长型

型号			L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	T	基本额定负载		静态容许力矩(N·m)	重量(g)
代码	d		L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	T	C(动)N	Co(静)N	静态容许力矩(N·m)	重量(g)
JT-IGUXD	16	0 -0.015	100	74	19	38.5	32.5	9	50	36	M5	4.3	12	19.8	0.85	6.5	1247	2041	25.6	445
	20	0 -0.018	115	84	21	41	35	11	54	40	M6	5.2	12	21	0.5	7.5	1453	2689	35.1	585
	25		160	118	26	51.5	42	12	76	54	M8	7	18	36	1	4.5	1779	4092	63.2	1395
	30		170	130	30	59.5	49	15	78	58	M8	7	18	39.9	0.75	5.5	2484	5352	105	1690

1N≈0.102kgf

加长型

型号			L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	T	基本额定负载		静态容许力矩(N·m)	重量(g)
代码	d		L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	T	C(动)N	Co(静)N	静态容许力矩(N·m)	重量(g)
JT-IGULD	10	0 -0.012	93	70	13	26	21	8	40	28	M5	4.3	12	15.5	0.4	7.5	649	879	27.1	240
	12	0 -0.015	96	72	15	28	24	8	42	30.5				17.5	0.4	7	670	885	40.2	285
	16	0 -0.015	118	88	19	38.5	32.5	9	50	36				19.8	0.85	6.5	1247	2041	73.6	525
	20	0 -0.018	134	100	21	41	35	11	54	40	M6	5.2		21	0.5	7.5	1453	2689	98.1	680
	25		185	138	26	51.5	42	12	76	54	M8	7	18	36	1	4.5	1779	4092	156	1585
	30		200	150	30	59.5	49	15	78	58	M8	7	18	39.9	0.75	5.5	2484	5352	295	1955

1N≈0.102kgf
