直线轴承箱式单元单衬型/双衬型加宽方型

图片仅供参考

直线轴承箱式单元单衬型/双衬型加宽方型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	使用直线轴承 / 代码	固定座 / 材质	固定座 / 表面处理	轴环 / 材质	螺母 / 材质	把手 / 材质	把手 / 表面处理	油嘴材质	使用环境温度	类型
JT-IGYOD	代码	JT-IGMSU系列	铝合金	本色阳极氧化	铝合金	SUS304	锌压铸件	烤漆	—	-20~80°C	单衬型
JT-IGYOU	代码	JT-IGMSU系列	铝合金	本色阳极氧化	铝合金	SUS304	锌压铸件	烤漆	黄铜	-20~80°C	双衬型

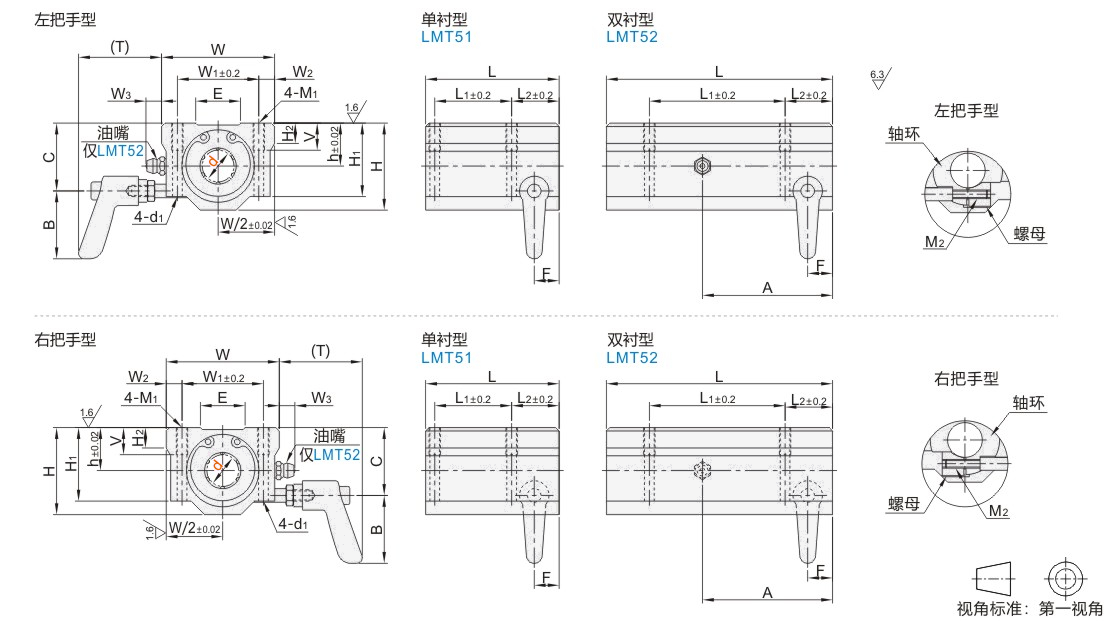

选型参数

单衬型

型号			把手方向	L	L1	L2	h	H	H1	H2	W	W1	W2	W3	M1	M2	d1	V	B	C	E	F	(T)	最大轴向负载(N)		基本额定负载(N)		重量(g)
代码	d	d公差	把手方向	L	L1	L2	h	H	H1	H2	W	W1	W2	W3	M1	M2	d1	V	B	C	E	F	(T)	有润滑脂	紧固扭矩 (N·m)	C(动)	Co(静)	重量(g)
JT-IGYOD	16	0 -0.009	L(左把手) R(右把手)	59	34	21	19	38.5	32.5	9	50	36	7	6.5	M5	M4	4.3	12	30	30	19.8	11	36.7	250	1.5	796	1021	353
	20	0 -0.010		69	40	24	21	41	35	11	54	40	7	7.5	M6	M4	5.2	12		34	21	11.5	34.7		1.5	859	1345	420
	25			85	50	26.5	26	51.5	42	12	76	54	11	4.5	M8	M5	7	18		42.5	36	13.5	33.7		3	1095	2046	865
	30			90	58	25	30	59.5	49	15	78	58	10	5.5	M8	M5	7	18		49	39.9	13.5	32.7	500	3	1529	2676	1039

双衬型

型号			把手方向	L	L1	L2	h	H	H1	H2	W	W1	W2	W3	M1	M2	d1	V	B	C	E	F	(T)	A	最大轴向负载(N)		基本额定负载(N)		重量(g)
代码	d	d公差	把手方向	L	L1	L2	h	H	H1	H2	W	W1	W2	W3	M1	M2	d1	V	B	C	E	F	(T)	A	有润滑脂	紧固扭矩 (N·m)	C(动)	Co(静)	重量(g)
JT-IGYOU	16	0 -0.010	L(左把手) R(右把手)	100	60	21	19	38.5	32.5	9	50	36	7	6.5	M5	M4	4.3	12	30	30	19.8	11	36.7	57.5	250	1.5	1247	2041	538
	20	0 -0.012		111	70	23	21	41	35	11	54	40	7	7.5	M6	M4	5.2	12		34	21	11.5	34.7	63		1.5	1453	2689	725
	25			148	100	27	26	51.5	42	12	76	54	11	4.5	M8	M5	7	18		42.5	36	13.5	33.7	83		3	1779	4092	1465
	30			158	110	27	30	59.5	49	15	78	58	10	5.5	M8	M5	7	18		49	39.9	13.5	32.7	88	500	3	2484	5352	1784
