直杆型内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销售方式	类型	类型	公差	材质	硬度
JT-XIKFD-P6	PCS	一端内螺纹型	标准型	p6	SUJ2	45~50HRC
—	袋(100pcs/袋)	一端内螺纹型	标准型	p6	SUJ2	45~50HRC
JT-XIKFU-P6	PCS	一端内螺纹型	标准型	p6	SUS304	—
—	袋(100pcs/袋)	一端内螺纹型	标准型	p6	SUS304	—
JT-XIKFQ-P6	PCS	一端内螺纹型	标准型	p6	SUS440C	45～50HRC
—	袋(100pcs/袋)	一端内螺纹型	标准型	p6	SUS440C	45～50HRC
JT-XIKOD	PCS	一端内螺纹型	带通气槽型	+0.010 +0.005	SUJ2	58HRC~
—	袋(100pcs/袋)	一端内螺纹型	带通气槽型	+0.010 +0.005	SUJ2	58HRC~
JT-XIKOU	PCS	一端内螺纹型	带通气槽型	+0.010 +0.005	SUS304	—
—	袋(100pcs/袋)	一端内螺纹型	带通气槽型	+0.010 +0.005	SUS304	—
JT-XIKOO	PCS	一端内螺纹型	带通气槽型	+0.010 +0.005	SUS440C	56HRC~
—	袋(100pcs/袋)	一端内螺纹型	带通气槽型	+0.010 +0.005	SUS440C	56HRC~
JT-XIKXD-M6	PCS	一端内螺纹型	带通气槽型	m6	SUJ2	45~50HRC
JT-FBMOXIKXD-M6	袋(100pcs/袋)	一端内螺纹型	带通气槽型	m6	SUJ2	45~50HRC
JT-XIKXU-M6	PCS	一端内螺纹型	带通气槽型	m6	SUS304	—
—	袋(100pcs/袋)	一端内螺纹型	带通气槽型	m6	SUS304	—
JT-XIKLD-P6	PCS	一端内螺纹型	带通气槽型	p6	SUJ2	45~50HRC
—	袋(100pcs/袋)	一端内螺纹型	带通气槽型	p6	SUJ2	45~50HRC
JT-XIKLU-P6	PCS	一端内螺纹型	带通气槽型	p6	SUS304	—
—	袋(100pcs/袋)	一端内螺纹型	带通气槽型	p6	SUS304	—
JT-XIKOQ	PCS	一端内螺纹型	经济型	+0.010 +0.005	S45C	35~45HRC
—	袋(100pcs/袋)	一端内螺纹型	经济型	+0.010 +0.005	S45C	35~45HRC

由于产品批次不同，倒角尺寸大小存在偏差，不影响功能。
D5、D6的L尺寸为10时，螺纹底孔可能会贯通。
*仅D=6、L=10时，V=6
当L-V≤4时，螺纹底孔可能会贯穿。

选型参数

选型表

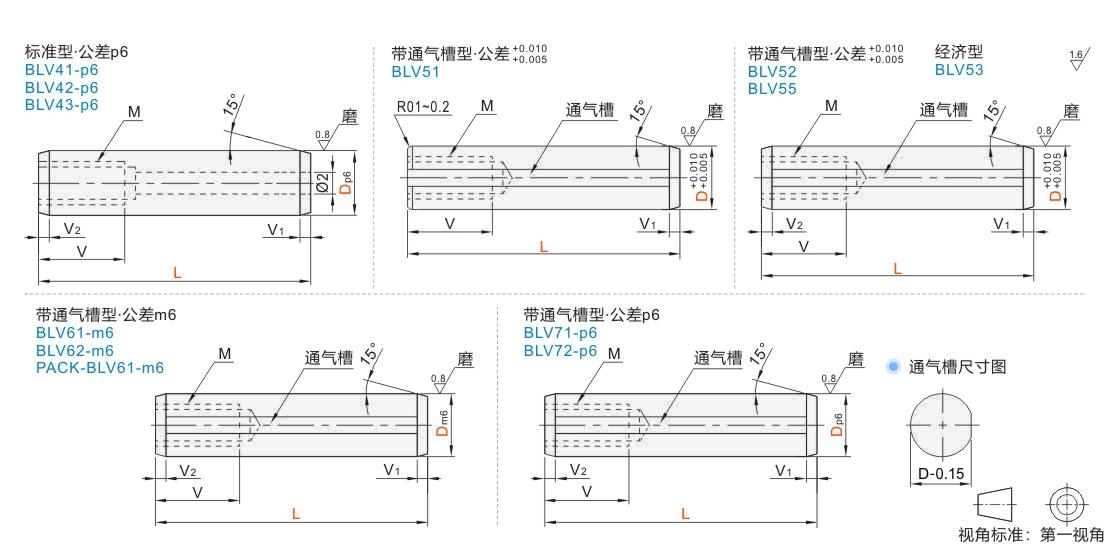

型号		p6	L	M	V	V1	V2
代码	D	p6	L	M	V	V1	V2
标准型·公差p6 JT-XIKFD-P6 JT-XIKFU-P6 JT-XIKFQ-P6	6	+0.020 +0.012	10 15 20 25 30 35	4	*8	2	0.5
	8	+0.024 +0.015	10 15 20 25 30 35 40	5	8	2	1
	10	+0.024 +0.015	15 20 25 30 35 40 45	6	10	2.5
	12	+0.029 +0.018	15 20 25 30 35 40 45 50	6	10	2.5
带通气槽型·公差p6 JT-XIKLD-P6 JT-XIKLU-P6	5	+0.020 +0.012	10 15 20 25 30 35 40 45	3	6	2	1
	6	+0.020 +0.012	10 15 20 25 30 35 40 45 50	4	*8	2.5
	8	+0.024 +0.015	10 15 20 25 30 35 40 45 50 60 70 80	5	8	2.5
	10	+0.024 +0.015	15 20 25 30 35 40 45 50 60 70 80	6	10	3
	12	+0.029 +0.018	20 25 30 35 40 45 50 60 70 80	6	10		1.5
	13		25 30 35 40 45 50 60 70 80	8	15
	16		35 40 45 50 60 70 80	8	15	3.5
	20	+0.035 +0.022	45 50 60 70 80	10	18	3.5

型号		D公差	L	M	V	V1	V2
代码	D	D公差	L	M	V	V1	V2
+0.010 带通气槽型·公差+0.005 JT-XIKOU	5	+0.010 +0.005	10 15 20 25 30 35 40	3	6	2	0.5
	6		10 15 20 25 30 35 40 45 50	4	*8	2.5
	8		15 20 25 30 35 40 45 50 60 70 80	5	8	2.5
+0.010 带通气槽型/经济型·公差+0.005 JT-XIKOD JT-XIKOQ	5	+0.010 +0.005	10 15 20 25 30 35 40	3	6	2	0.5
	6		10 15 20 25 30 35 40 50 60 70	4	*8	2.5	0.5
	8		15 20 25 30 35 40 45 50 60 70 80	5	8	2.5	1
	10		15 20 25 30 35 40 45 50 60 70 80	6	10	3
	12		20 25 30 35 40 45 50 60 70 80	6	10
	13		25 30 35 40 45 50 60 70 80	8	15
	16		25 30 35 40 45 50 60 70 80	8	15	3.5	1.5
+0.010 带通气槽型·公差+0.005 JT-XIKOO	4	+0.010 +0.005	8 10 12 15 20 25 30 35 40	2	4	1.5	0.5
	5		10 12 15 20	3	6	1.5
	6		12 15 20 25 30	4	8	2
	8		12 15 20 25 30 35 40	5	10	2	1
	10		20 25 30 35 40 45 50 60	6		2.5
	12		30 40 50 60	6
	13		30 40 50 60 70 80	8	15
	16		35 40 45 50 60 70 80	8	15	3.5	2
	20		45 50 60 70 80	10	18	3.5	2

带通气槽型·公差m6

型号		m6	L	M	V	V1	V2
代码	D	m6	L	M	V	V1	V2
JT-XIKXD-M6 JT-XIKXU-M6 （PCS） JT-FBMOXIKXD-M6 （100pcs/袋）	4	+0.012 +0.004	8 10 12 15 20 25 30 35 40	2	4	1.5	0.5
	5		10 12 15 20 25 30 35 40 45	3	6	2
	6		10 12 15 20 25 30 35 40 45 50	4	*8	2.5
	8	+0.015 +0.006	10 12 15 20 25 30 35 40 45 50 60 70 80	5	8	2.5	1
	10	+0.015 +0.006	12 15 20 25 30 35 40 45 50 60 70 80	6	10	3	1
	12	+0.018 +0.007	20 25 30 35 40 45 50 60 70 80	6	10		1.5
	13		25 30 35 40 45 50 60 70 80	8	15		1.5
	16		35 40 45 50 60 70 80	8	15	3.5	2
	20	+0.021 +0.008	45 50 60 70 80	10	18	3.5	2
