梯形丝杠防转动固定件双螺栓型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

请勿在空夹（未插入丝杠轴）状态下使用，以免因变形而无法使用。

选型参数

选型表

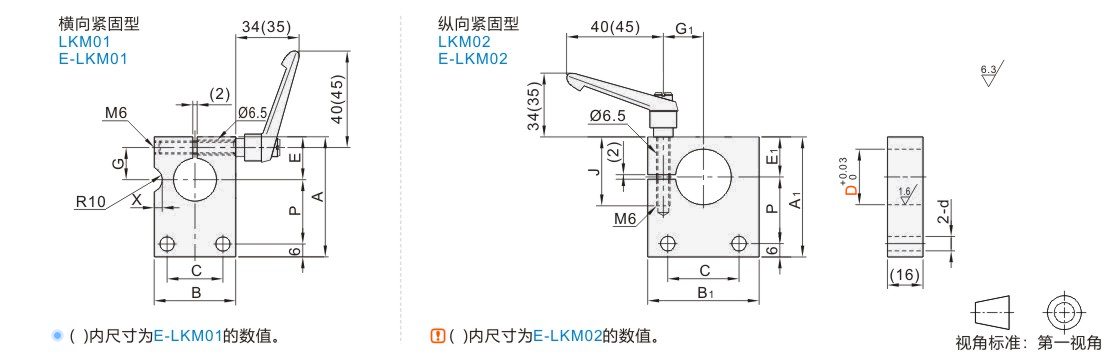

型号			P	横向紧固型						纵向紧固型						d
代码	D		P	A	B	C	E	G	X	A1	B1	C	E1	G1	J	d
横向紧固型 JT-IOGSD JT-VIOGSD 纵向紧固型 JT-IOGSU JT-VIOGSU	8	+0.03 0	20	43	25	14	17	12	5	33	32	14	7	11	18	5.3
	10								4	34			8		22	6.3
	12								3	35			9
	15			44	32	20	18	13	4.7	37	38	20	11	13
	20		30	56	38	26	20	15	4.6	50	44	26	14	15	28
	25			59	38	28	23	18	1.3	54	50	28	18	18	35
	30			61	44	30	25	20	1.2	57	50	30	21	20	35

暂未上传文档资料

梯形丝杠防转动固定件 双螺栓型
